Класс точности - 0,1-0,2-0,5.
Габариты - 300х95х230мм.

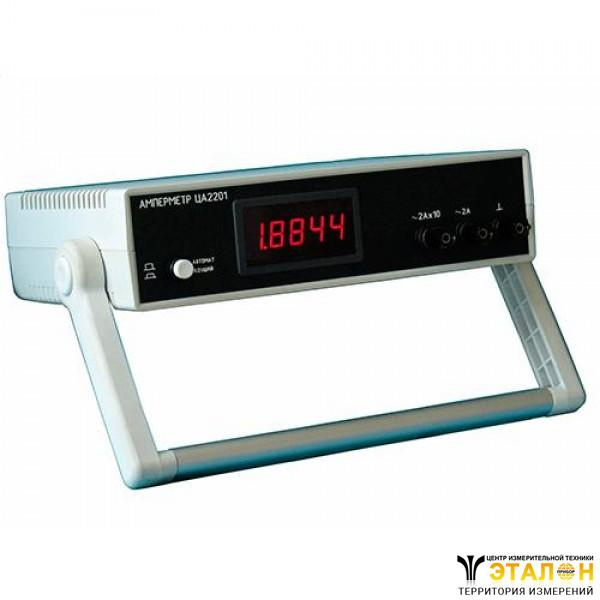

Технические характеристики приборов амперметры ЦА2201, амперметры ЦА2202, амперметры ЦА2203, миллиамперметры ЦА2201, миллиамперметры ЦА2202, миллиамперметры ЦА2203 цифровые лабораторные (переносные) переменного тока:
Предназначены для измерения переменного тока промышленной частоты и могут быть использованы взамен аналогичных приборов серии Д5ххх (класс точности 0,1 и 0,2) и серии Э5хх (класс точности 0,5), причем широкий динамический диапазон измеряемых сигналов позволяет одним новым прибором заменить несколько аналогов (см. таблицу).
Основные отличительные особенности приборов амперметр ЦА2201, амперметр ЦА2202, амперметр ЦА2203, миллиамперметр ЦА2201, миллиамперметр ЦА2202, миллиамперметр ЦА2203 цифровые лабораторные (переносные) переменного тока:
- высокая точности измерения в широком диапазоне измеряемых токов;
- высокая чувствительность (разрешающая способность), цена деления от 10мкА;
- отсчет показаний в цифровом виде, отсутствие погрешности при отсчете показаний;
- нечувствительность к пространственному положению прибора, а также к вибрациям и ударам;
- гальваническая развязка между входом и цепью питания;
- простота схемы и конструкции приборов амперметр ЦА2201, амперметр ЦА2202, амперметр ЦА2203, миллиамперметр ЦА2201, миллиамперметр ЦА2202, миллиамперметр ЦА2203 цифровые лабораторные (переносные) переменного тока обеспечивает высокую надежность в эксплуатации и низкую стоимость в сравнении с аналогами;
- применение цифрового отсчета исключает ошибки при считывании показаний оператором, в то время как аналогичные приборы со стрелочным или световым отсчетом требуют при считывании показаний не только определения числа делений шкалы, но и умножения на цену деления, что часто приводит к ошибкам отсчета;
- яркие светодиодные индикаторы приборов амперметр ЦА2201, амперметр ЦА2202, амперметр ЦА2203, миллиамперметр ЦА2201, миллиамперметр ЦА2202, миллиамперметр ЦА2203 цифровые лабораторные (переносные) переменного тока позволяют производить отсчет показаний даже при прямом солнечном свете, что не обеспечивают аналогичные приборы с отсчетом в виде светового «зайчика»;
- низкое внутреннее сопротивление амперметров (в 50-100 раз меньше аналогов) не искажает режим работы аппаратуры при включении амперметра в цепь измерения, чем обеспечивается большая точность измерения в реальных условиях применения даже при одинаковом классе точности с аналогичными приборами.
Диапазоны измерения тока приборов амперметр ЦА2201, амперметр ЦА2202, амперметр ЦА2203, миллиамперметр ЦА2201, миллиамперметр ЦА2202, миллиамперметр ЦА2203 цифровые лабораторные (переносные) переменного тока могут быть расширены с помощью внешних стандартных измерительных трансформаторов тока, например типа УТТ-6М2 до 2000А, класса точности 0.2.
Переключение диапазонов измерения – ручное, переключение поддиапазонов измерения внутри выбранного диапазона – автоматическое.
Питание приборов амперметр ЦА2201, амперметр ЦА2202, амперметр ЦА2203, миллиамперметр ЦА2201, миллиамперметр ЦА2202, миллиамперметр ЦА2203 цифровые лабораторные (переносные) переменного тока - от сети 220В.
Габаритные размеры корпуса - 300х95х230мм.
|
Тип
|
Диапазоны измерения
|
Поддиапазоны измерения
|
Класс точности
|
Заменяемые аналоги
|
|
ЦА22011
|
0А-20А
|
0А-20,000А
0А-10,000А
0А-5,000А
0А-2,500А
|
0,1
|
Д5101(Д50541)- 5А-10А
Д5100(Д50542)- 2,5А-5А
СА30103 1А-2,5А-5А-10А
ЦА85002 2,5А-5А-10А-20А-50А
|
|
0А-2А
|
0А-2,0000А
0А-1,0000А
0А-0,5000А
|
|
ЦА22012
|
0мА-2000мА
|
0мА-2000,0мА
0мА-1000,0мА
0мА-500,0мА
|
Д5099(Д50543) 0,5А-1А
СА30102 50мА-100мА-200мА-500мА
ЦА85001 100мА-250мА-500мА-1000мА-2500мА
|
|
0мА-200мА
|
0мА-200,00мА
0мА-100,00мА
0мА-50,00мА
|
|
ЦА22013
|
0мА-200мА
|
0мА-200,00мА
0мА-100,00мА
0мА-50,00мА
0мА-25,00мА
|
Д5098 (Д50544) 100мА и 200мА
Д5097 (Д50545) 25мА и 50мА
Д5096 (Д50546) 5мА и 10мА
СА30101 5мА-10мА-20мА-50мА
|
|
0мА-20мА
|
0мА-20,000мА
0мА-10,000мА
0мА-5,000мА
|
|
ЦА22021
|
0А-20А
|
0А-20,000А
0А-10,000А
0А-5,000А
0А-2,500А
|
0,2
|
Д5080 (Д50141) 5А-10А
Д5079 (Д50142) 2,5А-5А
Д5078(Д50143) 0,5А-1А
Д5731 5А-10А
Д5732 2,5А-5А
Д5733 1А-2А
Д5734 0,25А-0,5А
|
|
0А-2А
|
0А-2,0000А
0А-1,0000А
0А-0,5000А
0А-0, 2000А
|
|
ЦА22022
|
0мА-2000мА
|
0мА-2000,0мА
0мА-1000,0мА
0мА-500,0мА
|
Д5078(Д50143) 0,5А-1А
Д5077 (Д50144) 100мА-200мА
Д5076 (Д50145) 25мА, 50мА
Д5735 50мА-100мА
Д5736 25мА-50мА
|
|
0мА-200мА
|
0мА-200,00мА
0мА-100,00мА
0мА-50,00мА
0мА-25,00мА
|
|
ЦА22023
|
0мА-200мА
|
0мА-200,00мА
0мА-100,0мА
0мА-50,00мА
0мА-25,00мА
|
Д5075(Д50146) 5мА, 10мА
Д5076 (Д50145) 25мА, 50мА
Д5077 (Д50144) 100мА-200мА
Д5737 10мА-20мА
|
|
0мА-20мА
|
0мА-20,000мА
0мА-10,000мА
0мА-5,000мА
|
|
ЦА22031
|
0А-20А
|
1А-20,000А
0А-10,000А
0А-5,000А
0А-2,500А
|
0,5
|
Э539 (Э527,Э5143) 5А-10А
Э538 (Э526,Э5142) 2,5А-5А
Э5142 2,5А-5А
Э5143 5А-10А
|
|
0А-2А
|
0А-2,0000А
0А-1,0000А
0А-0,5000А
0А-0, 2000А
0А-0,1000А
|
|
ЦА22032
|
0мА-2000мА
|
0мА-2000,0мА
0мА-1000,0мА
0мА-500,0мА
0мА-250,0мА
|
Э537 (Э525,Э5141) 0,5А-1А
Э5141 1А-2А
Э536 (Э524,Э5133)
50мА-100мА-200мА
Э5134 0,25А-0,5А-1А
|
|
0мА-200мА
|
0мА-200,00мА
0мА-100,00мА
0мА-50,00мА
0мА-20,00мА
0мА-10,00мА
|
|
ЦА22033
|
0мА-200мА
|
0мА-200,00мА
0мА-100,00мА
0мА-50,00мА
0мА-25,00мА
|
Э535 (Э523) 5мА-10мА-20мА
Э5131 10мА-20мА-40мА
Э5132 25мА-50мА-100мА
Э5133 50мА-100мА-200мА
|
|
0мА-20мА
|
0мА-20,000мА
0мА-10,000мА
0мА-5,000мА
|
