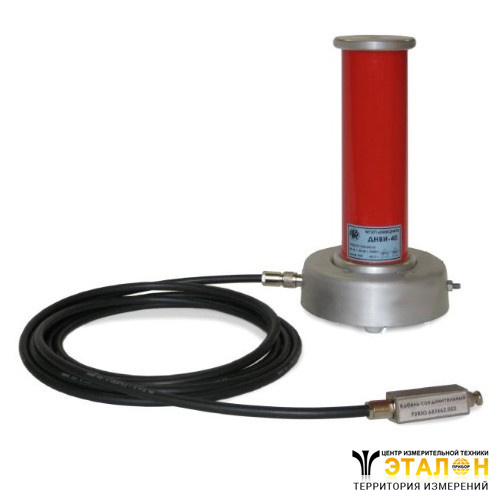

ДНВИ-40 - высоковольтный импульсный делитель напряжений
Цена:
402 997
₽
Общая
стоимость 0 руб.
Купить в 1 клик
Нашли дешевле?
Снизим цену!
Снизим цену!
В избранное
Расчет стоимости доставки
Характеристики
Интервал поверки
1 год

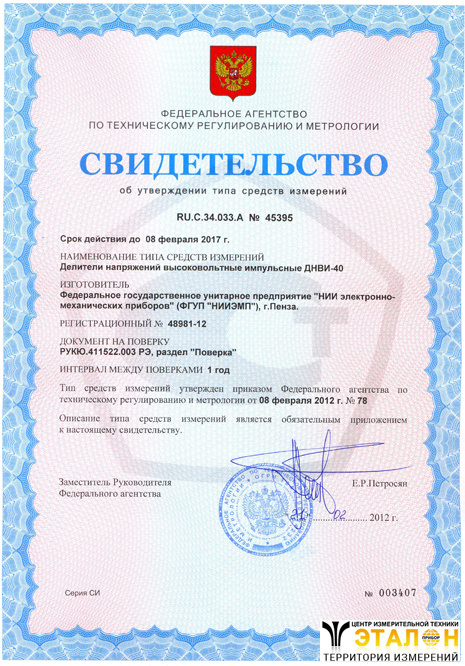

Госреестр РФ
48981-12
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Срок доставки: 2 - 10 дней при наличии товара на складе
Бесплатная доставка от 50000₽
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Более 350 брендов
Самые лучшие
цены
цены
Техническая
документация
документация
Быстрая доставка
по России
по России
Сервисный
центр
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
- Сервис
- Документация
Описание высоковольтного импульсного делителя напряжений ДНВИ-40:
ДНВИ-40 выполнен по частотно-компенсированной технологии, собран по схеме резистивно-емкостного масштабирующего преобразователя и имеют секционную структуру.
Принцип действия ДНВИ-40 заключается в масштабировании входного напряжения.
ДНВИ-40 состоит из высоковольтного и низковольтного плеч. Высоковольтное плечо ДНВИ-40 напряжений собрано из секций последовательно соединенных резисторов, шунтированных электрическими цепями из последовательно соединенных конденсаторов и резисторов, и заполнено кремниевым наполнителем в электроизоляционном корпусе. Низковольтное плечо выполнено в виде основания делителя в металлическом корпусе из стали. Для подключения к источнику высокого напряжения в ДНВИ-40 предусмотрен высоковольтный электрод.
Для подключения к средствам измерений (осциллографу, вольтметру и т.д.) в ДНВИ-40 предусмотрен кабель соединительный, состоящий из коаксиального кабеля RG-214 и фильтра низких частот.
Назначение высоковольтного импульсного делителя напряжений ДНВИ-40:
Высоковольтный импульсный делитель напряжения ДНВИ-40 предназначен для преобразования высоких напряжений до уровня, безопасного для последующей обработки, хранения, передачи измерительного сигнала.
ДНВИ-40 может использоваться для контроля режимов работы тиристорных и транзисторных компенсаторов реактивной мощности до 200 МВар в энергетических установках; для технического обслуживания, ремонта, наладки, испытаний высоковольтных энергоустановок в лабораторных условиях; а так же для наблюдения и измерения сигналов при производстве и учете электроэнергии.
Технические характеристики высоковольтного импульсного делителя напряжений ДНВИ-40:
| Параметр | Значение |
| Диапазон входных напряжений постоянного тока, кВ | От 1 до 40 |
| Диапазон входных напряжений переменного тока частотой 50 Гц, кВ | От 1 до 30 |
| Диапазон входных напряжений импульсного тока (1.2/50 мкс) тока, кВ | От 1 до 100 |
| Пределы допускаемой основной относительной погрешности измерений напряжений постоянного тока, % | ±1 |
| Пределы допускаемой основной относительной погрешности измерений среднеквадратических значений напряжений переменного тока частотой 50 Гц, % | ±1 |
| Коэффициент деления | 2500 |
| Диапазон рабочих частот, МГц | От 0 до 20 |
| Максимальное значение входного напряжения делителей напряжений (Uвх) в диапазоне рабочих частот более 50 Гц | Определяется по формуле Uвх=1,3 / √ƒ х 106, где ƒ - рабочая частота, Гц |
| Пределы допускаемой основной относительной погрешности измерений среднеквадратических значений напряжений переменного тока (%) в диапазоне рабочих частот, Гц от 50 до 2·104 от 2·104 до 106 от 106 до 2·107 | ±1; ±5; ±50 |
| Пределы допускаемой дополнительной относительной погрешности коэффициента деления, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в пределах рабочих условий применения на каждые 10 ⁰С, % | ±1 |
| Время нарастания переходной характеристики делителей напряжения (при воздействии импульса амплитудой до 100 кВ, длительностью 50 мкс), нс, не более | 17 |
| Входной импеданс: входная емкость, пФ, не более; входное сопротивление, МОм, не менее | 50; 145 |
| Выходной импеданс: выходная емкость (с кабелем), нФ, не более выходное сопротивление (с кабелем), кОм, не более | 108; 63 |
| Допускаемая реактивная мощность, вар, не более | 500 |
| Напряжение кондуктивных и излучаемых индустриальных радио- помех, создаваемых делителями напряжений, не превышает значений, указанных в ГОСТ Р 51318.22 | Для класса Б |
| Делители напряжений устойчивы к радиочастотному электромаг- нитному полю в соответствии с ГОСТ Р 51317.4.3 | Степень жесткости 3 с критерием качества функционирования А при подаче радиочастотного электромагнитного поля в полосе частот от 80 до 1000 МГц |
| Делители напряжений устойчивы к воздействию электростатических разрядов в соответствии с ГОСТ Р 51317.4.2 | 2 степень жесткости с критерием качества функционирования В при подаче испытательного напряжения методом контактного разряда, 3 степень жесткости с критерием качества функционирования В при подаче испытательного напряжения методом воздушного разряда |
| Общие характеристики | |
| Длина кабеля соединительного с учетом соединителей, м, не менее | 5 |
| Средняя наработка на отказ для рабочих условий применения, ч | 20000 |
| Средний срок службы, лет | 10 |
| Сопротивление защитного заземления между любой доступной для прикосновения точкой металлического основания делителей напряжений и зажимом заземления, Ом, не более | 0,1 |
| Степень защиты оболочки делителей напряжений по ГОСТ 14254 | IP40DH |
| Категория монтажа (степень загрязнения 1) | I |
| Электрическая прочность изоляции входных цепей делителей напряжений выдерживает в течение 1 мин испытательное напряжение: постоянного тока; переменного тока частотой 50 Гц | Номинальное напряжение, кВ 40 испытательное напряжение, кВ 59; Номинальное напряжение, кВ 30, испытательное напряжение, кВ 48 |
| Нормальные условия применения: температура окружающего воздуха, °С относительная влажность воздуха, % атмосферное давление, кПа (мм рт. ст.) | От 15 до 25; от 30 до 80; от 84 106 (от 630 до 795) |
| Рабочие условия применения (климатические воздействия): температура окружающего воздуха, °С относительная влажность воздуха, % атмосферное давление, кПа (мм рт. ст.) | От 5 до 40; 90 при 25 °С; от 84 до 106,7 (от 630 до 800) |
| Предельные условия транспортирования: температура окружающего воздуха, °С; относительная влажность воздуха, %; атмосферное давление, кПа (мм рт. ст.); транспортная тряска: число ударов в минуту; максимальное ускорение, м/с2; продолжительность воздействия, ч | От - 25 до + 55; до 95 при 25 °С; от 84 до 106,7 (от 630 до 800); от 80 до 120; 30; 1 |
| Габаритные размеры (высота, диаметр), мм, не более | 360, 180 |
| Масса, кг, не более | 5 |
| Масса в полной комплектности в транспортной таре, кг, не более | 10 |
Комплект поставки ДНВИ-40
| № | Наименование | Количество |
| 1 | Делитель напряжения высоковольтный импульсный ДНВИ-40 | 1 |
| 2 | Кабель соединительный | 1 |
| 3 | Руководство по эксплуатации | 1 |
| 4 | Ящик фанерный | 1 |
