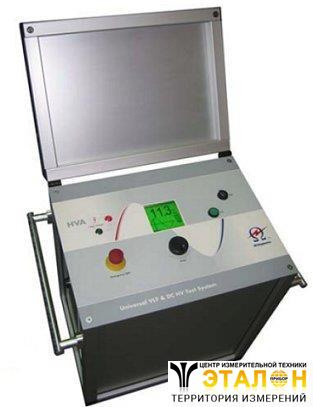

HVA60TD - высоковольтная испытательная установка
Цена:
по запросу
Общая
стоимость 0 руб.
Купить в 1 клик
Нашли дешевле?
Снизим цену!
Снизим цену!
В избранное
Расчет стоимости доставки
Характеристики
Интервал поверки
24 месяца
Госреестр РФ
70067-17
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Срок доставки: 2 - 10 дней при наличии товара на складе
Бесплатная доставка от 50000₽
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Более 350 брендов
Самые лучшие
цены
цены
Техническая
документация
документация
Быстрая доставка
по России
по России
Сервисный
центр
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
- Сервис
Назначение высоковольтной испытательной установки HVA60TD
- Формирование и измерение высокого напряжения специальной формы инфранизкой частоты
- Формирование и измерение высокого напряжения постоянного тока
- Измерения тангенса угла диэлектрических потерь
Принцип действия высоковольтной испытательной установки HVA60TD
Принцип действия высоковольтной испытательной установки HVA60TD основан на преобразовании напряжения питания в высокое напряжение переменного тока, выпрямлении этого напряжения, периодической коммутации выпрямленного напряжения и индуктивно-емкостной цепи.
На выходе установки HVA60TD может быть установлено напряжение постоянного тока обеих полярностей, симметричное высоковольтное синусоидальное напряжение или импульсы прямоугольной формы. При этом у формируемых инфранизкочастотных напряжений длительность положительного и отрицательного полупериода одинакова, амплитуды полуволн равны и не зависят от емкости нагрузки. Частота формируемого напряжения определяется частотой коммутации.
Установка HVA60TD может работать как в ручном, так и в автоматическом режимах работы.
Область применения высоковольтной испытательной установки HVA60TD
- Испытание прочности и разрушающий пробой изоляции кабелей
- Проверка электрической прочности и определение дефектов изоляции в силовых кабелях с изоляцией из сшитого полиэтилена, других изолированных электрических цепях
Преимущества высоковольтной испытательной установки HVA60TD
- Установка оснащена памятью для хранения результатов измерений и интерфейсами связи с персональным компьютером типа USB, RS-232 и Bluetooth
- В основе конструкции лежит сухая высоковольтная система генерации высокого напряжения на элементах силовой электроники, без использования масляных трансформаторов
- Основные узлы: высоковольтный блок, ограничительный и разрядный резисторы, микропроцессор, АЦП, ЦАП, цветной ЖК-дисплей, кнопки управления
- Установка выполнена в металлических корпусах. На верхней панели расположены органы управления, закрывающиеся откидывающейся крышкой, на боковых – высоковольтный выход, разъем сети питания, вентиляторы обдува, клеммы заземления. По бокам корпуса размещены ручки для переноски.
- Установка относится к ремонтируемым и восстанавливаемым изделиям
Особенности высоковольтной испытательной установки HVA60TD
- Выходная мощность: 1 µF, 0,1 Гц, 44 кВ (действ.)
- 0-60 кВ СНЧ AC, от 0,02 до 0.1 Гц , 0-60 кВ DC
- Цифровое измерение действующего значения тока и напряжения
- Автоматическое измерение сопротивления и емкости
- Функция осциллографа и определение пробоя
- измерения тангенса угла диэлектрических потерь
- Оптимизация частоты тестирования
- Поставляется в комплекте с программным обеспечением
- В комплекте набор тестовых проводов длиной 4,5м
- Размеры 430x360x520 мм / Вес 50 кг.
Технические харакетристики высоковольтной испытательной установки HVA60TD
| Параметр | Значение |
| Диапазон установки/измерений амплитудного значения напряжения переменного тока | 0 – 62 кВ |
| Диапазон установки/измерений среднеквадратического значения напряжения переменного тока | 0 – 44 кВ |
| Диапазон установки/измерений напряжения постоянного тока | 0 – 60 кВ |
| Диапазон установки/измерений амплитуды импульсов прямоугольной формы | 0 – 60 кВ |
| Частота выходного напряжения | От 0,01 Гц до 0,1 Гц с шагом 0,01 Гц |
| Пределы допускаемой основной приведенной погрешности измерения напряжения* | ± 1 % |
| Выходной ток | 0 - 40 мA |
| Пределы допускаемой основной приведенной погрешности измерения силы тока* | ± 1 % |
| Диапазон измерений тангенса угла диэлектрических потерь | 1×10-4 – 1 |
| Погрешность измерения тангенса угла диэлектрических потерь | ± 1×10-4 |
| Входное напряжение питания | 110-240 В |
| Диапазон сопротивлений | 0.1 MΩ ... 20 ГΩ |
| Максимальная выходная нагрузка (при максимальном напряжении) | 1.0 мкФ @ 0.1 Гц @ 44 кВ действ (Прим 3000 м кабель) |
| 2.0 мкФ @ 0.05 Гц @ 44 кВ действ (Прим 6000 м кабель) | |
| 5.0 мкФ @ 0.02 Гц @ 44 кВ действ (Прим 15500 м кабель) | |
| 10.0 мкФ @ максимально возможная при уменьшенной частоте и напряжению | |
| Измерительный блок | Цифровой ЖК дисплей для прямой индикации: |
| Напряжение и ток (действующие значения и / или пиковые) | |
| Емкость | |
| Сопротивление | |
| Время | |
| Напряжение пробоя | |
| Графическое отображение выходного напряжения в реальном времени | |
| Цикл тестирующий | Продолжительный. НЕТ ТЕПЛОВЫХ ОГРАНИЧЕНИЙ ПО ВРЕМЕНИ РАБОТЫ |
| Номинальная частота напряжения сети питания | 50/60 Гц |
| Память | 50 ячеек памяти, энергонезависимая |
| Температура окружающего воздуха | от – 5 до + 45 °С |
| Относительная влажность воздуха | до 85 % |
| Компьютерный интерфейс | RS-232 кабель (ПО прилагается), USB флеш карта |
| Габаритные размеры (длина×ширина×высота) | 450×340×520 мм |
| Масса | 57 кг |
Примечание: * – при определении приведенной погрешности за нормирующее значение принимается верхнее значение диапазона
Комплект поставки
| Наименование | Количество |
| Высоковольтная испытательная установка HVA60TD | 1 |
| Кабель высоковольтный | 1 |
| Кабель заземления | 1 |
| Кабель питания | 1 |
| Методика поверки | 1 |
| Руководство по эксплуатации | 1 |
| Сумка | 1 |
Доплнительная комплектация
| Наименование | Цена |
| Flash-накопитель USB/td> | По запросу |
Развернуть полное описание
