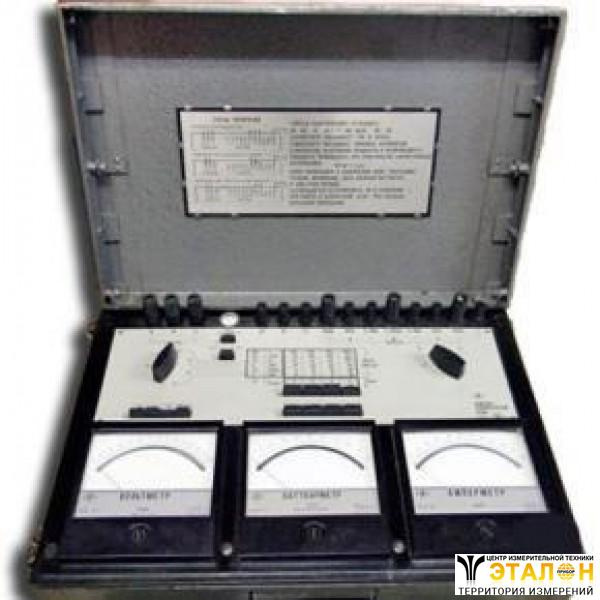

Комплект измерительный К506 (К 506, К-506, k506, k 506, k-506)

Комплект измерительный К506 переносный, предназначен для измерения силы тока, напряжения, активной и реактивной мощностей в трехпроводных электрических цепях трехфазного тока при равномерной и неравномерной нагрузках фаз, а также для измерений силы тока, напряжения и активной мощности в однофазных электрических цепях переменного тока.

Встроенные в комплект измерительный К506 приборы соответствуют классу точности 0,5.
Номинальный ток: 1А; 2,5А; 5А; 10А; 25А; 100А
Номинальное напряжение: 100В-125В, 250В, 375В, 600В

Комплекты измерительные К506 переносные, предназначены для измерения силы тока, напряжения, активной и реактивной мощностей в трехпроводных электрических цепях трехфазного тока при равномерной и неравномерной нагрузках фаз, а также для измерений силы тока, напряжения и активной мощности в однофазных электрических цепях переменного тока.

Область применения: лаборатории электростанций и энергосистем, промышленные предприятия.

Комплект измерительный выпускается двух исполнений: К506 - для эксплуатация в закрытых сухих отапливаемых помещениях в условиях умеренного климата при температуре окружающего воздуха от 10 до 35°С и относительной влажности до 80 % (при 30°С); К506Т4.1-тропическое исполнение для эксплуатации в закрытых помещениях при температуру от 1 до 45°С и относительной влажности до 80% (при 25°С) в условиях сухого тропического климата, а также в помещениях с кондиционированным воздухом в условиях влажного тропического климата (категории размещения Т4.1 и ТС4.2 по ГОСТ 15150-69).

ТЕХНИЧЕСКИЕ ДАННЫЕ

Встроенные в Комплект измерительный К506 приборы соответствуют классу точности 0,5 по ГОСТ 8711-60 - для амперметров и вольтметров и по ГОСТ 8476-60 - для ваттметров и варметров.

Точность амперметра (в классе 0,5) гарантируется также при перегрузке до 20% т.е. вне рабочей части шкалы от 100 до 120 делений шкалы.

Нормальная область частот от 40 до 65 Гц, Номинальный ток параллельной цепи комплекта К506 без вольтметра - 5 мА; с включенным вольтметром - 11,25 мА. Конечные значения рабочей части шкалы ваттварметра при измерениях в трехпроводных цепях трехфазного тока, соответствующие номинальным токам к напряжениям или номинальной области напряжений комплекта приведены в табл. 1.

Таблица 1.

Номиналь- ный ток, А	Номинальная активная мощность, квар (конечное значение рабочей части шкалы) при номинальных напряжениях или номинальной области напряжений
Номиналь- ный ток, А	100В-125В	250В	375В	600В
1А	0,2квар	0,4квар	0,6квар	1,0квар
2,5А	0,5квар	1квар	1,5квар	2,5квар
5А	1квар	2квар	8квар	5квар
10А	2квар	4квар	6квар	10квар
25А	5квар	10квар	15квар	25квар
100А	20квар	40квар	60квар	100квар

Номинальный коэффициент мощности 1,0. Конечные значения рабочей части шкалы ваттметра при измерениях в однофазных цепях приведены в табл. 2.

Таблица 2.

Номина- льный ток, А	Номинальная мощность кВт (конечное значение рабочей части шкалы) при номинальных напряжениях или номинальной области напряжений комплекта при:
	параллельном включении первичных обмоток, встроенных трансформаторов тока				последовательном включении первичных обмоток, встроенных трансформаторов тока
	100-125В	250В	375В	600В	100-125В	250В	375В	600В
1А	0,2кВт	0,4кВт	0,6кВт	1,0кВт	0,1кВт	0,2кВт	0,3кВт	0,5кВт
2,5А	0,5кВт	1кВт	1,5кВт	2,5кВт	0,25кВт	0,5кВт	0,75кВт	1,25кВт
5А	1кВт	2кВт	8кВт	5кВт	0,5кВт	1кВт	1,5кВт	2,5кВт
10А	2кВт	4кВт	6кВт	10кВт	1кВт	2кВт	3кВт	5кВт
25А	5кВт	10кВт	15кВт	25кВт	2,5кВт	5кВт	7,5кВт	12,5кВт
100А	20кВт	40кВт	60кВт	100кВт	10кВт	20кВт	30кВт	50кВт

Параметры последовательных цепей комплекте К506, измеренные между входными и выходными зажимами, приведены в табл. 3.

Таблица 3.

Номинальный ток, А	Номинальное активное сопротивление, Ом			Номинальная индуктивность, мГ
Номинальный ток, А	Фаза «А»	Фаза «В»	Фаза «С»	Фаза «А»	Фаза «В»	Фаза «С»
1А	2,8		2,8	0,8	-	0,8
2,5А	0,5		0,5	0,18		0,18
5А	0,14		0,14	0,04		0,04
10А	0,045	0,0005	0,045	0,015		0,015
25А	0,009		0,009	0,003		0,003
100А	0,0013		0,0013	0,001		0,001

Номинальные активные сопротивления параллельных цепей ваттварметра, измеренные между фазами "А" и "В" или "В" и "С" при измерении активной мощности или между любыми фазами при измерении реактивной мощности приведены в табл.4.

Таблица 4.

Номинальное напряжение, или номинальная область напряжений, В	Номинальное активное сопротивление, Ом при измерении
	Активной мощности	Реактивной мощности
100В-125В	25000	28868
250В	50000	57736
375В	75000	86604
600В	120000	144334

Время успокоения подвижной части приборов комплекта К506 не более 4 с. По степени защищенности от влияния внешних магнитных полей комплект относится ко II категории по ГОСТ 1845-59. По устойчивости к механическим воздействиям при эксплуатации Комплекты измерительные К506 относятся к обыкновенным по ГОСТ 1845-59. Габаритные размеры комплекта: 505х330х190 мм. Масса комплекта не более 16 кг.
