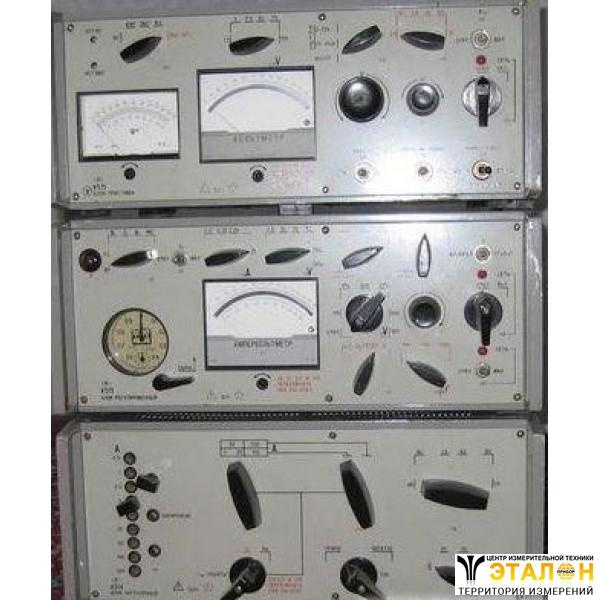

Блок К514 нагрузочный (К-514, К 514, k514, k-514, k 514)

Блок К514 нагрузочный входит в комплект поставки прибора установка У5052. Обеспечивает получение регулируемых однофазного переменного и выпрямленного постоянного тока и напряжения; измерение временных характеристик проверяемых устройств.

Технические характеристики приборов блоки К514 нагрузочные:

Блок нагрузочный К514 при его питании непосредственно от сети однофазного переменного напряжения обеспечивает ступенчатое регулирование переменного тока в нагрузке (измерения внешним амперметром):

а) при питании от сети 380В - в соответствии с графами 7-14 табл. 1 только на пределах 25А; 50А; 100А; 200А;

б) при питании от сети: 220В - в соответствия с табл. 2;

Таблица 1

Номинальный ток проверяемой установки У5052	Предел измерения по току	Режим нагрузки при длительности включения
		30мин		3мин
		при напряжении сети

		И сопротивлении резисторов в первичной цепи нагрузочного трансформатора
		«0 Ом»
		I	U	I	U
1	2	3	4	5	6
5А	25А	6,5А	120В	13А	117,0В
	50А	13,0А	60В	26А	58,5В
	100А	20,0А	38В	40А	38,0В
	200А	40,0А	19В	80А	18,7В
1А	10А	2А	350В	4А	375В
1А	10А	2А	350В	4А	375В

Номинальный ток проверяемой установки У5052	Предел измерения по току	Режим нагрузки при длительности включения
		3мин
		при напряжении сети
		220В или 380В
		И сопротивлении резисторов в первичной цепи нагрузочного трансформатора
		«20 Ом»		«70 Ом»		«200 Ом»
		I	U	I	U	I	U
1	2	7	8	9	10	11	12
5А	25А	20,0А	64,0В	11,1А	35,6В	4,75А	15,2В
	50А	37,5А	30,0В	20,0А	16,0В	9,0А	7,2В
	100А	73,0А	14,5В	34,5А	6,9В	14,5А	2,9В
	200А	130,0А	6,5В	66,0А	3,3В	28,0А	1,4В
1А	10А	4,4А	110В	1,96А	49В	0,78А	19,5В
1А	10А	3,5А	355В	2,00А	248В	1,00А	140,0В

Номинальный ток проверяемой установки У5052	Предел измерения по току	Режим нагрузки при длительности включения
		0,5мин
		при напряжении сети
		380В		220В
		И сопротивлении резисторов в первичной цепи нагрузочного трансформатора
		«0 Ом»
		I	U	I	U
1	2	13	14	15	16
5А	25А	35,0А	112В	27,8А	89,0В
	50А	67,5А	54В	55,0А	44,0В
	100А	150,0А	30В	100,0А	20,0В
	200А	240,0А	12В	196,0А	9,2В
1А	10А	10А	250В	10А	250В
1А	10А	5А	500В	5,0А	440В

Таблица 2

Номинальный ток проверяемой установки У5052	Предел по току	Режим нагрузки при длительности включения
		3мин						0,5мин
		И сопротивлении резисторов в первичной цепи нагрузочного трансформатора
		"20 Ом"		"70 Ом"		"200 Ом"		"0 Ом"
		I	U	I	U	I	U	I	U
5А	25А	12,0А	37,5В	6,2А	19,8В	2,75А	8,8В	20А	64В
	50А	24,8А	19,0В	12,0А	9,6В	5,25А	4,2В	40А	32В
	100А	45,0А	9,0В	21,0А	4,2В	8,50А	1,7В	90А	18В
	200А	80,0А	4,0В	40,0А	2,0В	19,00А	0,95В	140А	7В
1А	10А	4,6А	115В	2А	50В	0,73А	19В	11,2А	280В

Допускается отклонение от приведенных в табл.2 токов и напряжений до ±25%.
