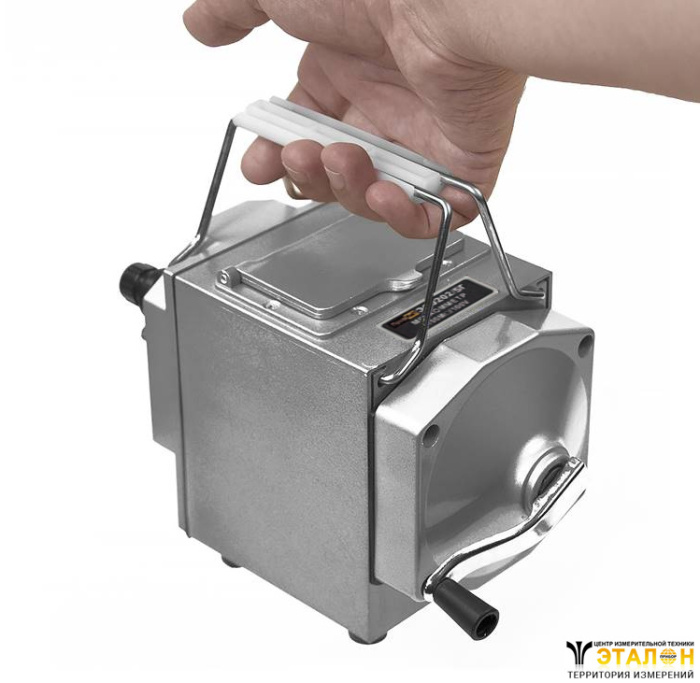

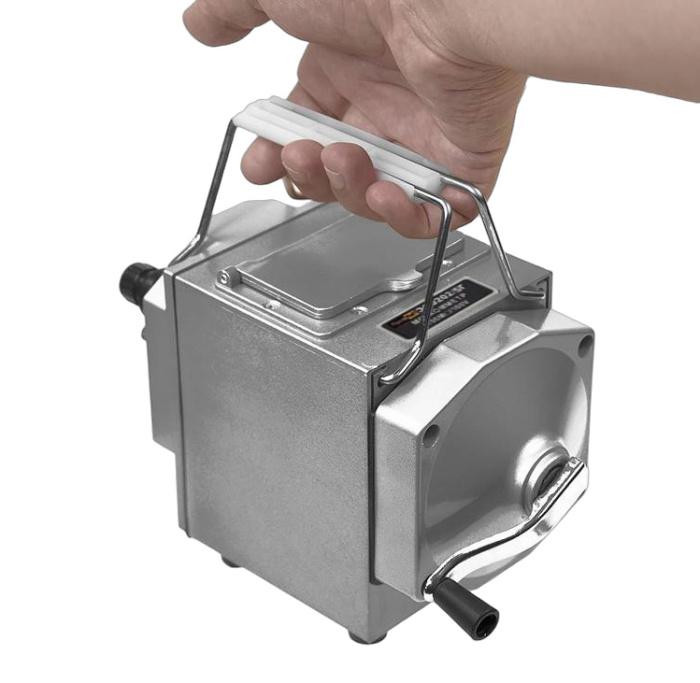

ПрофКиП ЭСО202/5Г Мегаомметр (До 100 В)
Цена:
41 681
₽
Общая
стоимость 0 руб.
Купить в 1 клик
Нашли дешевле?
Снизим цену!
Снизим цену!
В избранное
Расчет стоимости доставки
Характеристики
Гарантия
12 месяцев
Интервал поверки
12 месяцев
Госреестр РФ
80018-20
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Срок доставки: 2 - 10 дней при наличии товара на складе
Бесплатная доставка от 50000₽
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Гарантия 12 месяцев
Более 350 брендов
Самые лучшие
цены
цены
Техническая
документация
документация
Быстрая доставка
по России
по России
Сервисный
центр
центр
- Описание
- Характеристики и комплект поставки
- Доставка и оплата
- Гарантия и возврат
- Отзывы
- Сервис
- Документация
Назначение мегаомметра ПрофКиП ЭСО202/5Г
Мегаомметр ПрофКиП ЭСО202/5Г (измеритель сопротивления изоляции ПрофКиП ЭСО202/5Г) предназначен для измерения сопротивления изоляции электрических цепей, не находящихся под напряжением. Этот прибор используется для измерения сопротивления изоляции электрической проводов, кабелей, разъёмов, трансформаторов, обмоток электрических машин и других устройств. Также мегаомметр позволяет измерять поверхностные и объемные сопротивления изоляционных материалов. Питание прибора обеспечивается встроенным электромеханическим генератором.
Особенности и преимущества мегаомметра ПрофКиП ЭСО202/5Г
- Измерительное напряжение до 100 В
- Диапазон измерений до 100 МОм
- Низкая погрешность измерений: ±15%
- Питание от встроенного генератора
- Широкий температурный диапазон: от -30°С до 50°С.
Дополнительные данные:
- Соответствует ГОСТ 22261 и ГОСТ 26104.
- Класс защиты: II, категория монтажа II.
- Средняя наработка на отказ: не менее 12,500 часов.
- Средний срок службы: не менее 10 лет.
- Питание: от встроенного электромеханического генератора (скорость вращения рукоятки от 120 до 144 об/мин).
- Габаритные размеры: 150 x 130 x 200 мм.
- Вес: 2,2 кг.
Рабочие условия эксплуатации:
- температура окружающего воздуха от -30°С до 50°С
- относительная влажность от 20% до 90%
- атмосферное давление от 84 кПа до 106.7 кПа (630 мм.рт.ст. … 800 мм.рт.ст.)
- Средняя наработка на отказ: не менее 12500 часов
- Средний срок службы: не менее 10 лет
- Питание: от встроенного электромеханического генератора (скорость вращения рукоятки от 120 до 144 об/мин)
- Габаритные размеры: 150х130х200 мм
- Вес: 2.2 кг
Комплект поставки мегаомметра ПрофКиП ЭСО202/5Г
- Мегаомметр ПрофКиП ЭСО202/5Г, 1 шт.
- Измерительный кабель, 2 шт.
- Проводник, 1 шт.
- Руководство по эксплуатации, 1 шт.
Мегаомметр ПрофКиП ЭСО202/5Г — это надежное и точное устройство для измерения сопротивления изоляции в самых разных условиях, обеспечивающее высокую точность и долгосрочную работу при минимальной погрешности.
