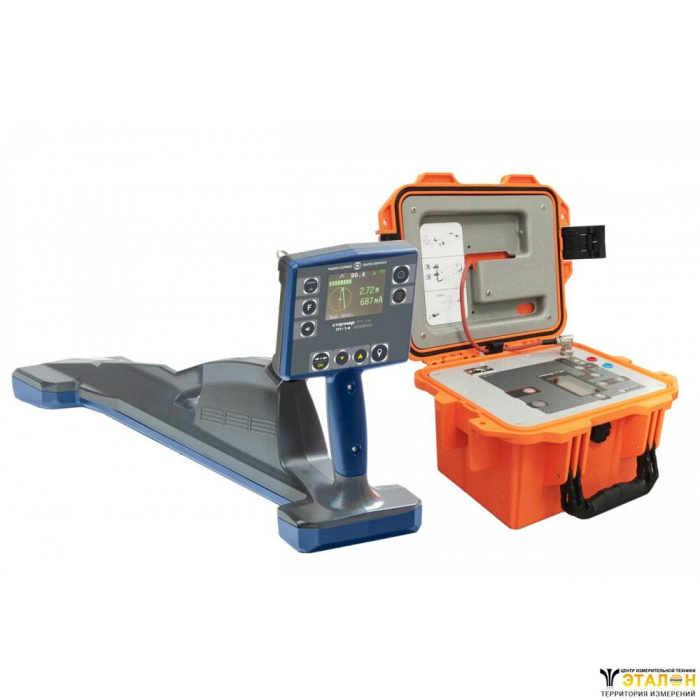

Сталкер 80-14 - комплекс трассопоисковый

Назначение комплекса трассопоискового Сталкер 80-14:

Трассоискатель Сталкер 80-14 предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей с дальнейшим картографическим анализом.

Особенности комплекса трассопоискового Сталкер 80-14:

• Функция «Компас» - схематическое отображение коммуникаций на дисплее приемника;
• Трассировка и координирование местоположения во всемирной системе координат;
• Связь с компьютером по Bluetooth , память на 10000 измерений;
• Возможность использования смартфона вместо внешнего GPS/ГЛОНАСС-модуля
• Для служб газовых служб отдельно выделены частоты ЭХЗ для работы без генератора;
• Трассоискатель Сталкер 80-14 автоматически отображет глубину и силу тока (даже в пассивных режимах);
• Дистанционное управление генератором через сеть GSM;
• Частота 33 кГц для бесконтактной подачи сигнала генератора в коммуникацию;
• Поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора;
• Наличие пяти рабочих частот и регулируемая выходная мощность генератора ГТ-80 (от 10 до 80 Вт).
• Меню приемника ПТ-14 на русском и английском языках.

Назначение приемника Сталкер ПТ-14:

Приёмник Сталкер ПТ-14 совместно с генераторами Сталкер ГТ-75, Сталкер ГТ-15 обеспечивает обследование кабельных линий и трубопроводов (далее, коммуникации):

• определение планового положения и направления коммуникации с указанием отклонения от её оси с одновременной индикацией глубины залегания коммуникации и силы протекающего по ней тока рабочей частоты (режим «ТРАССА»);
• определение мест повреждения изоляции коммуникаций с одновременным определением ее планового положения и глубины залегания (режим «ТРАССА-ДАТЧИК»);
• отбор жил кабеля, определения мест короткого замыкания или обрыва в кабеле или проводке (совместно с мини-датчиком МД-01).

Приёмник Сталкер ПТ-14 без применения генератора обеспечивает на рабочих частотах:

• «50 Гц» и «550 Гц» – поиск коммуникаций (кабельных линий) по наведенным сигналам токов промышленной частоты;
• «100 Гц» и «300 Гц» – поиск коммуникаций и мест повреждения изоляции трубопроводов по сигналам электрохимической защиты (ЭХЗ);
• «550 Гц» и «1450 Гц» – поиск замыкания на землю воздушных линий (ВЛ) по гармоникам токов промышленной частоты;
• «Эфир» – поиск коммуникаций по наведенным сигналам телефонных и
• «РАДИО» – поиск коммуникаций по наведенным сигналам трансляционных каналов в диапазоне частот от 10 кГц до 36 кГц.

Приемник позволяет записать показания отображаемых значений, в том числе с привязкой к координатам, полученным от внешнего GPS модуля и передачу их в персональный компьютер для последующего анализа.

Описание приемника Сталкер ПТ-14:

Приёмник Сталкер ПТ-14 имеет ступенчатую регулировку усиления входного сигнала с шагом 6 дБ (каждый шаг изменяет усиление в два раза).

Диапазон напряжения питания от 7,5 до 5,2 В. Питание осуществляется от никель-металл-гидридного (Ni-Mh) аккумулятора номинального напряжения «6 В», емкостью «2000 мАч» или от пяти сменных элементов питания типоразмера АА, устанавливаемых в батарейном отсеке. Допускается применение пяти аккумуляторов типоразмера АА номинального напряжения «1,2 В». Конструкция приёмника обеспечивает извлечение и установку аккумуляторов или батарей (например, для замены) без нарушения пломбирования.

Приёмник имеет индикацию уровня заряда батареи и автоматическое отключение во избежание чрезмерного разряда. Приёмник при подключении блока питания обеспечивает зарядку аккумулятора и защиту от перезаряда без извлечения аккумулятора из приёмника.

Приёмник по каналу беспроводной связи «Bluetooth» имеет связь с внешним GPS «Bluetooth» модулем и с персональным компьютером.

Приложение Stalker terminal для приемников Сталкер:

Вышло приложение Stalker terminal для Android для приемников Сталкер ПТ-14, Сталкер ПТ-24, Сталкер ПМ-2. Программа Stalker terminal позволяет использовать смартфон вместо внешнего GPS трекера.

Основные функции приложения:

• передача GPS координат со смартфона Android в приемники Сталкер ПТ-14, Сталкер ПТ-24, Сталкер ПМ-2;
• просмотр треков на смартфоне;
• экспорт треков для работы на ПК;
• объединение нескольких треков.

Скачать приложение Stalker terminal для Android можно по ссылке.

Назначение генератора Сталкер ГТ-80:

Генератор предназначен для подачи в линии исследуемых коммуникаций поисковых сигналов для их последующего обнаружения трассопоисковыми приемниками серии «Сталкер» или иными трассопоисковыми приемниками, имеющими соответствующие частот.

Особенности генератора Сталкер ГТ-80:

• Мощность и ток до 80 Вт, 12 А;
• Встроенный индуктор обеспечивает наведение сигнала 33 кГц в линию с поверхности земли;
• Дистанционное управление генератором через сеть GSM;
• Отложенный старт;
• Бесконтактная подача сигнала при помощи передающих клещей КИ-50 или КИ-100;
• Быстрое автоматическое согласование с нагрузкой для простоты использования;
• Совместим со всеми приемниками серии «Сталкер»;
• Работа с приемниками других производителей;
• Питание от встроенного аккумулятора с возможностью подключения внешнего источника (12 В, 220 В);
• Влагозащищенный, ударопрочный корпус (IP 54).
