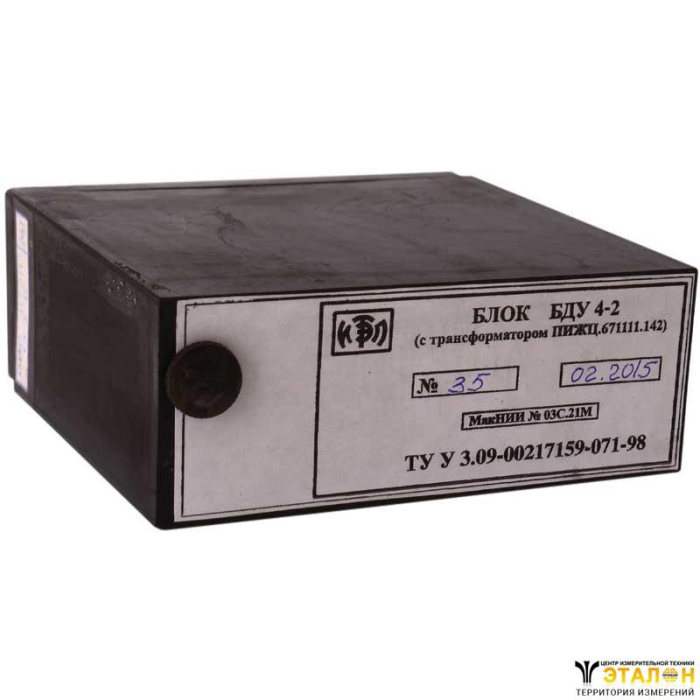

Блок дистанционного управления БДУ-4-2 (искробезопасный)
Снизим цену!
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
- Сервис
Блок дистанционного управления БДУ-4-2 (искробезопасный) предназначен для дистанционного управления включением и отключением одиночных механизмов, подключенных к взрывозащищённым пускателям и комплектным устройствам управления (станциям), для дистанционного отключения аппаратов защиты (автоматических выключателей, РУНН, трансформаторных подстанций), а также для контроля сопротивления заземляющего провода передвижных механизмов и машин, и защиты от потери управления и самовключения.
Комплект поставки
- Блок БДУ-4-2 — 1 шт.
- Гнездо соединителя — 1 шт.
- Руководство по эксплуатации — 1 шт.
| Номинальное напряжение питания блока частотой 50 Гц от специального трансформатора, В | 18 |
| Диапазон изменения рабочего напряжения от номинального | 85% до 110% |
| Минимальное напряжение удержания | 65% номинального |
| Блок предназначен для коммутации цепей: | |
| 36 В постоянного тока, не более, А, = 0.015 | 0.5 |
| 36 В, 50 Гц, не более, А при cos = 0.6 | 2 |
| 110-150 В постоянного тока, не более А, при = 0.01 | 0.5 |
| Потребляемая мощность блоком, не более | 3,5 В·А |
| Габаритные размеры, мм | 125х120х64 |
| Масса блока, кг | 0,3 |
Блоки БДУ-4-2 служат для применения в новых аппаратах.
Условия эксплуатации
Климатическое исполнение блоков — УХЛ5 по ГОСТ 15150-69.
Степень защиты корпуса блока IP30.
Блоки предназначены для эксплуатации в следующих условиях:
- температура окружающего воздуха от -10 до +60 °С;
- относительная влажность окружающей среды до 100% при температуре +35 °С;
- вибрационные нагрузки в местах установки блока не должны быть выше первой степени жёсткости по ГОСТ 16926.2-90. Воздействие механических ВВФ по ГОСТ 17516.1-90 для группы механического исполнения М1;
- рабочее положение блока в пространстве не регламентируется.
Устройство и работа
Блок состоит из пластмассового корпуса и основания, на котором крепится вилка соединителя и печатная плата с элементами.
На основании имеется ключ для безошибочной установки блока на своё место в аппарате. После установки блок закрепляется винтами.
Питание блока осуществляется от искробезопасного трансформатора напряжением 18 В, а к линии связи подключается пост дистанционного управления (ДУ).
Работает блок следующим образом. При нажатии на кнопку "Пуск" поста ДУ по линии связи протекает однополупериодный ток. Сигнал, снятый с резисторов через узкополосный фильтр низкой частоты с частотой среза 50 Гц, поступает на вход измерительного органа. Если сопротивление цепи дистанционного управления не превышает 25 Ом, входной сигнал запускает генератор прямоугольных импульсов на микросхеме и включается выходное реле.

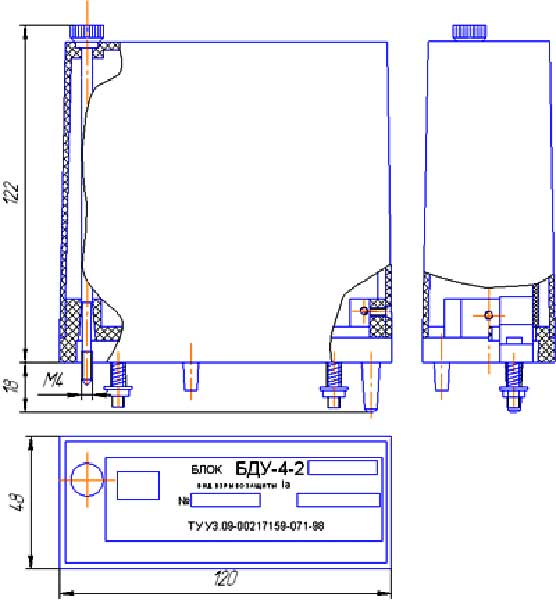

Габаритные и установочные размеры блоков БДУ-4-2
Если сопротивление линии превышает 50 Ом, то уровень сигнала снижается, генератор не работает, а реле отпадает. Трансформатор при этом выполняет роль защитного элемента.
При этом к контакту 10 подключается кнопка "Пуск", а к контакту 20 — минус концевого диода. Также к контакту 10, посредством второго замыкающего вспомогательного контакта контактора, подключается шунтирующий резистор кнопочного поста.
Электрическая схема блока обеспечивает:
- защиту от потери управляемости при замыкании и обрыве проводов цепи дистанционного управления;
- защиту от самовключения при кратковременном (не более 1 с) повышении питающего напряжения до 150% номинального;
- включение блока при сопротивлении цепи дистанционного управления до 25 Ом включительно и отключение блока при сопротивлении заземляющего провода передвижных механизмов 50 Ом и выше (величина сопротивления шунтирующего резистора в кнопочном посте равна 47 Ом);
Управление аппаратами осуществляется по трёхпроводной цепи дистанционного управления.
