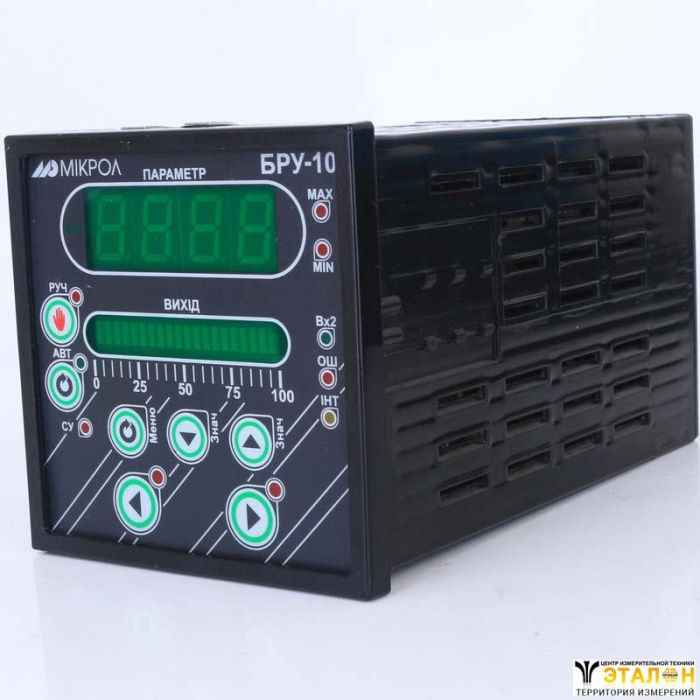

Блок ручного управления БРУ-10
Снизим цену!
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
- Сервис
Навигация по странице:
- Назначение
- Функциональные возможности
- Технические характеристики
- Применение блока
- Комплектность поставки
- Устройство и принцип работы
Назначение
Блок ручного управления БРУ-10 предназначен для использования в локальных и комплексных системах промышленной автоматизации производственных процессов в качестве многофункциональной станции ручного управления аналоговыми или импульсными исполнительными механизмами.
Блок БРУ-10 работает под управлением современного, высокоинтегрированного микроконтроллера RISC архитектуры, изготовленного по высокоскоростной КМОП технологии с низким энергопотреблением.
Для увеличения групп контактов используется блок коммутации сигналов БКС-4.
Функциональные возможности
Блок БРУ-10 обеспечивает:
- измерение и индикацию технологического параметра (с сигнализацией отклонений) и сигнала положения исполнительного механизма.
- ручное или дистанционное переключение с автоматического управления на ручной и обратно.
- кнопочное управление интегрирующими (импульсными) исполнительными устройствами.
- кнопочное управление аналоговыми исполнительными устройствами.
- индикацию режимов управления.
- индикацию сигналов регулирующего устройства с импульсным выходным сигналом (сигналы типа больше-меньше и сигналы ШИМ-модулятора).
Блок БРУ-10 содержит:
- Два канала измерения аналоговых величин.
- Два задатчика – аналоговый и импульсный.
- Встроенный узел индикации, состоящий из одного 4-х разрядного семисегментного индикатора и одного линейного 21 сегментного светодиодного индикатора.
- Клавиши управления исполнительными механизмами и задатчиками.
- Клавиши программирования.
- Клавиши АВТ и РУЧ для изменения режима работы - переключения режима управления – автомат или ручной.
- Блок ручного управления БРУ-10 содержит реле с магнитной блокировкой, которые выполняют функции переключателя на два положения. Переключение реле происходит при прохождении импульса постоянного тока через соответствующие обмотки. Повторение импульса тока в тех же обмотках, а также выключение питания состояние контактов реле не изменяют. Для перемены состояния контактов необходимо пропустить импульс тока по других обмотках. В БРУ-10 используются 3 группы перемыкающих контактов реле.
Технические характеристики
| Параметры | Значения |
| Количество аналоговых входов | 2 |
| Тип входного аналогового сигнала | 0-5 мА, (Rвх=400 Ом) ГОСТ 26.011-80 |
| Разрешающая способность АЦП | 0,0015 % |
| Предел допускаемой основной приведенной погрешности измерения входных параметров | 0,2 % |
| Разрешающая способность цифровой индикации | ± 0,01 % |
| Разрешающая способность линейной индикации | ± 5,0 % |
| Период измерения | 0,1 сек |
| Гальваническая развязка аналоговых входов | каждый вход гальванически изолирован от других входов и остальных цепей |
| Электрическое сопротивление изоляции между гальванически не связанными электрическими цепями прибора при нормальных климатических условиях | не менее 20 МОм |
| Исполнение линии связи | двухпроводная, равной длины и одинакового сечения |
| Параметры | Значения |
| Количество аналоговых выходов | 1 |
| Тип выходного аналогового сигнала | 0-5 мА, Rн 2000 Ом ГОСТ 26.011-80 |
| Разрешающая способность ЦАП | 0,0015 % |
| Предел допускаемой основной приведенной погрешности формирования выходного сигнала после калибровки | 0,2 % |
| Зависимость выходного сигнала от сопротивления нагрузки | 0,05 % |
| Гальваническая развязка аналогового выхода | выход гальванически изолирован от других выходов и остальных цепей |
Тип корпуса | Корпус для утопленного щитового монтажа |
Размеры фронтальной рамки | 96 х 96 мм |
Монтажная глубина | 190 мм max |
Вырез на панели | 92+0,8 х 92+0,8 мм |
Крепление корпуса | В электрощитах |
Рабочая температура | от минус 40 °С до 70 °С |
Температура хранения (предельная) | То же |
Климатическое исполнение | исполнение группы 4 согласно ГОСТ 22261, но для работы при температуре от минус 40 °С до 70 °С |
Атмосферное давление | от 84 до 106,7 кПа |
Вибрация | исполнение 5 согласно ГОСТ 22261 |
Помещение | Закрытое, взрыво-, пожаробезопасное. |
Степень защиты | IP30; клеммно-блочное соединение и блок коммутации сигналов IP20 по ГОСТ 14254-96 |
Вес | < 1,0 кг |
Конфигурации сети | Многоточечная |
Количество приборов | 32 на одном сегменте |
Максимальная длина линии в пределах одного сегмента сети | 1200 метров (4000 футов) |
Количество активных передатчиков | 1 (только один передатчик активный) |
Максимальное количество приборов в сети | 248 (с использованием магистральных усилителей) |
Характеристика скорость обмена/длина линии связи (зависимость экспоненциальная) | 62,5 кбит/с 1200 м (одна витая пара) 375 кбит/с 300 м (одна витая пара). Примечание. На скоростях обмена свыше 115 кбит/с рекомендуется использовать экранированные витые пары. |
Тип приемопередатчиков | Дифференциальный, потенциальный |
Вид кабеля | Витая пара, экранированная витая пара |
Гальваническая развязка | Интерфейс гальванически изолирован от входов-выходов и остальных цепей |
Протокол связи | Modbus режим RTU (Remote Terminal Unit) |
Назначение интерфейса | Для конфигурирования прибора, для использования в качестве удаленного контроллера при работе в современных сетях управления и сбора информации (приема-передачи команд и данных) |
Применение блока
Блок ручного управления БРУ-10 может использоваться в качестве:
- Станции ручного управления аналоговым исполнительным механизмом, в том числе с поддержкой функций статической и динамической балансировки для обеспечения режимов безударного переключения исполнительного механизма. Имеется индикация режимов работ. Станция ручного управления может быть сконфигурирована с приоритетом над автоматическим режимом управления.
- Станции ручного управления аналоговым исполнительным механизмом с режимом отслеживания внутренним задатчиком управляющего сигнала контроллера.
- Станции ручного управления импульсным исполнительным механизмом. Станция ручного управления может быть сконфигурирована с приоритетом над автоматическим режимом управления.
- Индикатора двух физических величин на одном встроенном 4-х разрядном семисегментном индикаторе и на одном линейном 21 сегментном светодиодном индикаторе, с возможностью масштабирования шкал, выбора метода линейной индикации (сегмент, гистограмма) и сигнализации отклонения уставок "минимум" и "максимум".
- БРУ-10 предназначен для измерения входного физического параметра (температура, давление, расход, уровень и т. п.), обработки, преобразования и отображения его текущего значения на встроенном четырехразрядном цифровом индикаторе, на передней панели имеются индикаторы для сигнализации технологически опасных зон, сигналы превышения (занижения) измеряемого параметра.
- Задатчика импульсных сигналов типа больше-меньше со светодиодной индикацией состояний ключей больше-меньше.
- Задатчика аналоговых унифицированных сигналов с возможностью цифровой индикации на встроенных индикаторах.
- Преобразователя (конвертора) входных аналоговых унифицированных сигналов в выходной аналоговый унифицированный сигнал с возможностью масштабирования и преобразования (прямая или обратная) шкал. Например, преобразование входного сигнала 0-100% 0-20мА в выходной аналоговый сигнал 0-5мА - от 20% до 75% входного сигнала, но преобразованного в 0-100% выходного сигнала.
- Преобразователя (конвертора) входных импульсных сигналов типа больше-меньше в выходной аналоговый унифицированный сигнал.
- Преобразователя (конвертора) входного импульсного сигнала от источника ШИМ-сигнала контроллера в выходной аналоговый унифицированный сигнал.
- Прибор имеет возможность программной калибровки (выполняемой пользователем) начала шкалы и диапазона измерения двух аналоговых входов и аналогового выхода.
- Задатчика аналоговых и импульсных сигналов. Индикатора двух физических величин.
- Задатчика аналоговых и импульсных сигналов с блокировкой изменения аналогового сигнала. Индикатора двух физических величин.
Комплектность поставки
Обозначение | Наименование | Колич. | Примечание |
ПРМК.422219.001 | Блок ручного управления БРУ-10 | 1 | Согласно заказа |
| Комплект монтажных зажимных элементов | 1 | Устанавливается на корпусе блока |
ПРМК.426419.214 | Клеммно-блочный соединитель КБЗ-24-14-0,75 | * | 1 шт. по отдельному заказу |
ПРМК.426436.004 | Блок коммутации сигналов БКС-4 | * | 1 или несколько шт. по отдельному заказу |
ПРМК.422219.001 ПС | Паспорт | 1 |
|
ПРМК.422219.001 РЭ | Руководство по эксплуатации | 1 | 1 экземпляр на 1-4 блока при поставке в один адрес. |
DB-9M | Разъем интерфейсный | 1 |
|
DP-9C | Корпус разъема интерфейсного | 1 |
|
232-202/026-000 | Разъем сетевой | 1 |
|
231-131 | Рычаг монтажный для разъема сетевого | 1 |
|
236-332 | Рычаг монтажный для клеммноблочных соединителей и блоков коммутации сигналов | * | 1 рычаг на один клеммноблочный соединитель и/или блок коммутации сигналов |
Устройство и принцип работы
На передней панели блока ручного управления БРУ-10 размещены клавиши управления и индикация:
- фронтальный блок передней панели с элементами обслуживания (клавиатурой) и индикации;
- блок задней части с сетевой разъемом-клеммой и разъемом для подключения клеммно-блочного соединителя, предназначенного для подключения внешних входных и выходных цепей.
Для лучшего управления технологическим процессом блок ручного управления БРУ-10 оборудован активной четырехразрядной цифровой индикацией для отображения измеряемой величины - дисплей ПАРАМЕТР, значения управляющего воздействия - дисплей ВИХІД, подаваемого на аналоговый выход устройства, необходимым количеством клавиш обслуживания и сигнализационных светодиодных индикаторов для различных статусных режимов и сигналов.

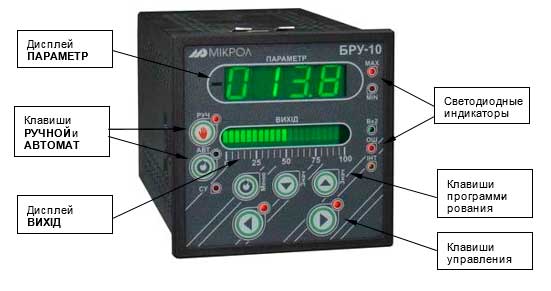

Рисунок 1 - внешний вид передней панели блока ручного управления БРУ-10
