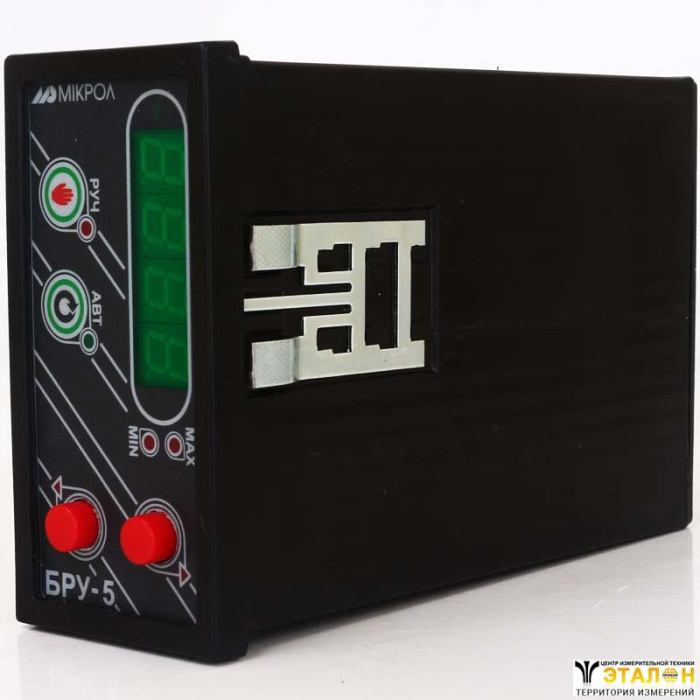

картинка Блок ручного управления БРУ-5К1

(0)

РОССИЯ и СНГ

Цена:
по запросу

Заказать

В избранное

Наличие уточняйте

Характеристики

Производитель —

РОССИЯ и СНГ

Сохранить PDF Распечатать

Посетителей сейчас
просматривают товар: 4

Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе

Безналичный расчет для юридических лиц

Более 350 брендов

Самые лучшие
цены

Техническая
документация

Быстрая доставка
по России

Сервисный
центр

Описание
Доставка и оплата
Гарантия и возврат
Отзывы

Описание

Навигация по странице:

Назначение
Область применения
Функциональные возможности
Технические характеристики

Назначение

Импульсный блок ручного управления БРУ-5К1 применяется в системах промышленной автоматизации производственных процессов как блок ручного управления импульсным исполнительным механизмом или как задатчик импульсных сигналов «меньше-больше».

Область применения

Блок БРУ-5К1 применяется на промышленные предприятия в процессе автоматизации производства и может использоваться в качестве:

Цифрового индикатора технологических параметров;
Блока ручного переключения управляющих цепей регулятора. Переключение происходит при помощи клавиши, расположенной на передней панели, с автоматического режима на ручной и обратно;
Блока ручного переключения управляющих цепей регулятора. Переключение происходит при помощи внешних сигналов.

Функциональные возможности

Фильтрация цифровая;
Калибровка измерительного канала (цифровая);
Возможность масштабирования подконтрольных параметров в произвольных технологических единицах;
Извлечение квадратного корня;
Технологическая сигнализация в случае отклонения уставок от минимального или максимального значения;
Линеаризация входного сигнала по 16 точкам;
Возможность коммутации цепей ручного управления при помощи кнопок;
Сохранение параметров, в случае отключения питания;

Блок БРУ содержит:

Один канал измерения аналоговой величины с индикацией на 4-х разрядном семисегментноминдикаторе
Один импульсный задатчик больше-меньше.
Клавиши больше-меньше для управления исполнительным механизмом.
Внешний пульт программирования ПУ-57 (заказывается отдельно).
Клавиши АВТ и РУЧ для изменения режима управления – автомат или ручной соответсвенно.
Блок ручного управления БРУ содержит реле с магнитной блокировкой, которое выполняет функции переключателя на два положения. Переключение реле происходит при прохождении импульса постоянного тока через соответствующую обмотку. Повторение импульса тока в той же обмотке, а также выключение питания состояние контактов реле не изменяют. Для перемены состояния контактов необходимо пропустить импульс тока по другой обмотке. В БРУ используются 4 группы перемыкающих контактов реле. Для увеличения групп контактов используется блок коммутации сигналов БКС-4.

Внутренняя программная память блока БРУ содержит большое количество стандартных функций необходимых для визуализации и управления технологическими процессам, а так же решения большинства инженерных прикладных задач, например, таких как:

Сравнение результата преобразования с уставками MIN, MAX и сигнализацию отклонений.
Программная калибровка каналов по внешнему образцовому источнику аналогового сигнала.
Цифровая фильтрация входного сигнала.
Масштабирование шкал измеряемых параметров.
Извлечение квадратного корня.
Линеаризация измеряемой величины.

Параметры конфигурации блока ручного управления БРУ сохраняются в энергонезависимой памяти, и прибор способен возобновить выполнение задач управления после прерывания напряжения питания. Батарея резервного питания не используется.

Технические характеристики

Табл.1 - Технические характеристики аналогового входного сигнала
Количество аналоговых входов	1
Тип входного аналогового сигнала	Унифицированные ГОСТ26.011-80 0-5 мА, Rвх=400 Ом 0-20 мА, Rвх=100 Ом 4-20 мА, Rвх=100 Ом 0-10В, Rвх=25 кОм
Разрешающая способность АЦП	≤ 0,0015 % (16 разрядов)
Предел допускаемой основной приведенной погрешности измерения входных параметров	≤ 0,2 %
Точность индикации	± 0,01 %
Период измерения	Не более 0,1 сек
Период обновления информации на дисплее	Не более 0,5 сек
Гальваническая развязка аналогового входа AI	Изолирован от других входов и остальных цепей
Электрическое сопротивление изоляции между гальванически не связанными электрическими цепями прибора при нормальных климатических условиях	Не менее 20 МОм
Исполнение линии связи	Двухпроводная, равной длины и одинакового сечения

Табл.2 - Технические характеристики контактов переключающих реле
Контакты	Номера клемм	Техническая характеристика
Q1, Q2	На КБЗ-24-19: 11,12, 13,14,15,16	Постоянный ток от 0,01 до 250 мА при напряжении от 6 до 34 В
Q3, Q4	На КБЗ-24-19: 19,20,21,22,23,24	Постоянный ток от 0,01 до 250 мА при напряжении от 6 до 34 В Переменный ток от 0,01 до 250 мА при напряжении от 12 до 220 В
Q5, Q6, Q7, Q8	На БКС-4: 11-13, 21-23, 31-33, 41-43	Постоянный ток от 0,01 до 250 мА при напряжении от 6 до 34 В Переменный ток от 0,01 до 250 мА при напряжении от 12 до 220 В

Табл.3 - Технические характеристики последовательного интерфейса RS-485
Конфигурации сети	Многоточечная
Количество приборов	32 на одном сегменте
Максимальная длина линии в пределах одного сегмента сети	1200 метров (4000 футов)
Количество активных передатчиков	1 (только один передатчик активный)
Максимальное количество приборов в сети	248 (с использованием магистральных усилителей)
Характеристика скорость обмена/длина линии связи (зависимость экспоненциальная):	62,5 кбит/с 1200 м (одна витая пара) 375 кбит/с 300 м (одна витая пара) Примечание. На скоростях обмена свыше 115 кбит/с рекомендуется использовать экранированные витые пары.
Тип приемопередатчиков	Дифференциальный, потенциальный
Вид кабеля	Витая пара, экранированная витая пара
Гальваническая развязка	Интерфейс гальванически изолирован от входов-выходов и остальных цепей
Протокол связи	Modbus режим RTU (Remote Terminal Unit)
Назначение интерфейса	Для конфигурирования прибора, для использования в качестве удаленного контроллера при работе в современных сетях управления и сбора информации (приема-передачи команд и данных)

Табл.4 - Характеристики электропитания блока
Технические характеристики электропитания блока БРУ-5К1
Электропитание (напряжение постоянного или переменного тока)	=24В (+4, -4В)
Ток потребления	Не более 270 мА при напряжении питания 24 В и нагруженном встроенном источнике питания
Защита данных	EEPROM, сегнетоэлектрическая NVRAM
Подключение	Через клеммы КБЗ-24-19

Табл.5 - Конструкция и условия эксплуатации блока БРУ-5К1
Тип корпуса	Корпус для утопленного щитового монтажа
Размеры фронтальной рамки	48 х 96 мм
Монтажная глубина	170 мм max
Вырез на панели	45х92 мм
Крепление корпуса	В электрощитах
Рабочая температура	от минус 40 °С до 70 °С
Температура хранения (предельная)	То же
Климатическое исполнение	исполнение группы 4 согласно ГОСТ 22261, но для работы при температуре от минус 40 °С до 70 °С
Атмосферное давление	от 85 до 106,7 кПа
Вибрация	исполнение 5 согласно ГОСТ 22261
Помещение	Закрытое, взрыво-, пожаробезопасное. Воздух в помещении не должен содержать пыли и примеси агрессивных паров и газов, вызывающих коррозию (в частности: газов, содержащих сернистые соединения или аммиак).
Положение при монтаже	Любое
Степень защиты	IP30; клеммно-блочное соединение и блок коммутации сигналов IP20 по ГОСТ 14254-96
Масса	0,33 кг
