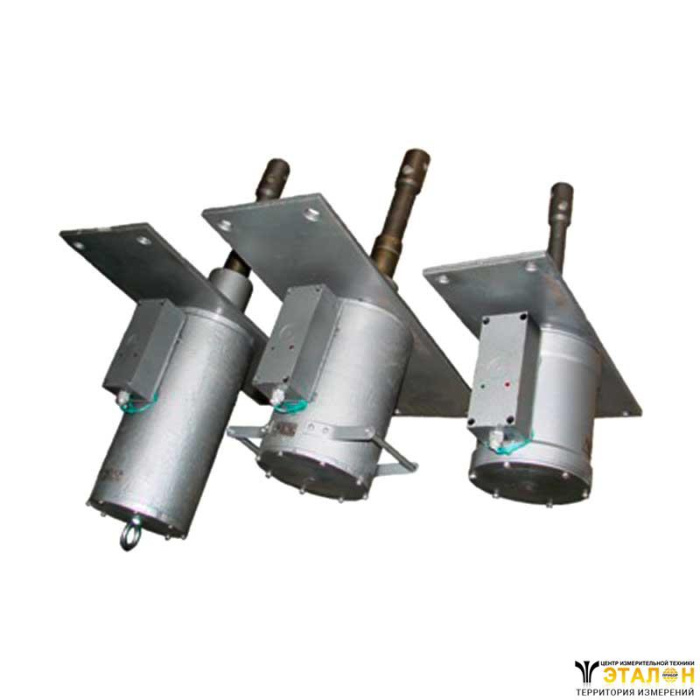

Электромагнит ЭМТ 23-4 (постоянного тока, тормозной, длинноходовый) предназначен для применения в качестве исполнительного органа в подъемно-транспортных машинах и механизмах.

Технчиеские характеристики
Номинальный ход якоря, мм	80
Номинальное тяговое усилие, Н (кг)	1009 (103)
Номинальная потребляемая мощность, Вт	100
Число циклов в час	300
Потребляемая мощность при форсировке, Вт	3000
Масса якоря электромагнита, кг	14,8
Масса электромагнита, кг	60

Вес поднимаемого груза равен разности между тяговым усилием и весом якоря. При определении усилия, воздействующего на привод, необходимо учитывать расположение тяги. При нижнем положении необходимо вычитать массу якоря из табличного значения тягового усилия.
Время срабатывания и возврата по ГОСТ 19264-97 обеспечивается при нагрузке электромагнита равной 0,7 номинальной тяговой силы.

Конструктивные особенности

Электромагнит ЭМТ 23 может быть использован взамен электромагнитов переменного тока серии КМТ, КЭП, УТЭМ, имея с ними одинаковые присоединительные и установочные размеры.

Режим работы – продолжительный. Блок электронного управления электромагнита после втягивания якоря переключает его в режим удержания, что значительно снижает энергопотребление.

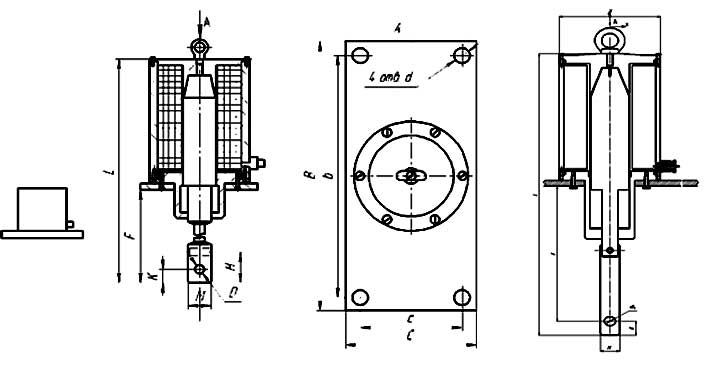

Габаритные, установочные, присоединительные размеры электромагнита электромагнита ЭМТ 23

Схема - габаритные, установочные, присоединительные размеры электромагнита

Габаритные размеры
L, мм	700
F, мм	316
H, мм	60
K, мм	30
D, мм	180
M, мм	50
B, мм	640
C, мм	220
b, мм	580
c, мм	160
d, мм	22

Блок питания устанавливается в шкафу управления или вне шкафа, но в индивидуальном защитном кожухе, исключающим попадание воды, масла, эмульсии и т.п.

Рабочее положение блока — любое, удобное для монтажа.

Для обеспечения максимального быстродействия отхода якоря и защиты блока управления от коммутационных помех рекомендуется подключение электромагнита по нижеприведенной схеме

Блок управления к электромагниту соединительным двухпроводным кабелем по схеме 2→2, 3→3 разъема ШР20П4НШ. Сечение жил кабеля не менее 1,5 мм².

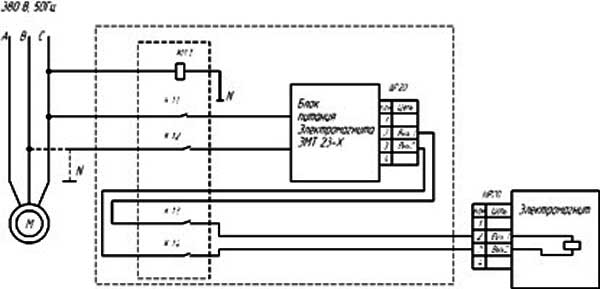

Схема подключения электромагнита ЭМТ 23

Схема подключения электромагнита

Условия эксплуатации

Температура окружающей среды от – 40 °С до +50 °С;
Вид климатического исполнения электромагнитов УХЛ, категории размещения 2 по ГОСТ 15150-69;
Окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, ионизированных газов или солей, атмосфера типа ІІ по ГОСТ 15150-69;
Степень защиты оболочки электромагнита IP44 по ГОСТ 14254-80;
Степень защиты IP20 по ГОСТ 14254-80;
Нормальное рабочее положение – вертикальное, допускается отклонение от нормального рабочего положения не более 5°;
Режим работы – продолжительный или повторно-кратковременный;
Номинальное рабочее напряжение, В - 220/50Гц, 380/50Гц;
Номинальные значения механических внешних воздействующих факторов — по ГОСТ 17516.1 для группы механического исполнения МЗ.
Блок питания устанавливается в шкафу управления или вне шкафа, но в индивидуальном защитном кожухе, исключающим попадание воды, масла, эмульсии и т.п.
Рабочее положение блока — любое, удобное для монтажа
Для обеспечения максимального быстродействия отхода якоря и защиты блока управления от коммутационных помех рекомендуется подключение электромагнита по нижеприведенной схеме
Блок управления к электромагниту соединительным двухпроводным кабелем по схеме 2-2, 3-3 разъема ШР20П4НШ. Сечение жил кабеля не менее 1,5 мм².
