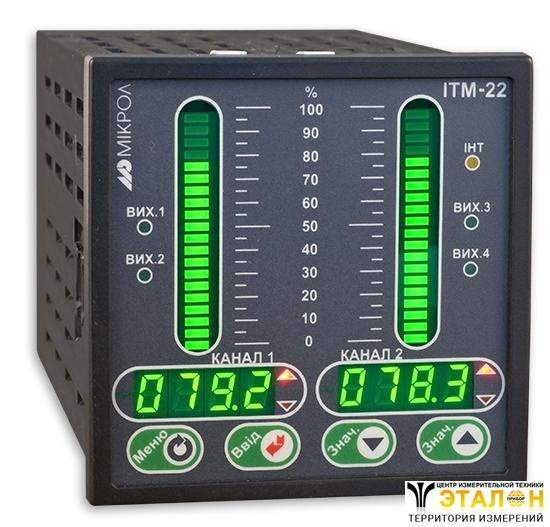

Индикатор микропроцессорный ИТМ-22У (ИТМ-20У)
Снизим цену!
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
- Сервис
Индикатор микропроцессорный ИТМ-22У (ИТМ-20У) предназначен для измерения двух контролируемых входных физических параметров (температура, давление, расход, уровень и т. п.), обработки, преобразования и отображения их текущих значений на встроенных четырехразрядных цифровых, аналоговых и линейных.
| Параметры | Значения |
| Количество аналоговых входов | 2 |
| Тип входного аналогового сигнала | Унифицированные (ГОСТ 26.011-80) Постоянный ток: Напряжение постоянного тока: Термопреобразователи сопротивлений (ДСТУ 2858-94): Термопары по ДСТУ 2837-94 (ГОСТ3044-94, DIN IEC 584-1): |
| Разрешающая способность АЦП | 0,0015 % (16 разрядов) |
| Предел допускаемой основной приведенной погрешности измерения входных параметров | 0,2 % для унифицированных аналоговых входов |
| Предел допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды | < 0,2 % / 10 °С |
| Период измерения | не более 0,1 сек |
| Гальваническая развязка аналогового входа | входы гальванически изолированы от других входов и остальных цепей, напряжение гальванической развязки не менее 500 В |
| Параметры | Значения |
| Количество аналоговых выходов | 1 |
| Тип выходного аналогового сигнала | Унифицированные ГОСТ26.011-80 Постоянный ток: Напряжение постоянного тока: от 0 В до 10В, Rн 2000 Ом |
| Разрешающая способность ЦАП | 0,0015 % (16 разрядов) |
| Предел допускаемой основной приведенной погрешности формирования выходного сигнала после калибровки | 0,2 % |
| Дополнительная погрешность формирования выходного сигнала от изменения сопротивления нагрузки | 0,1 % |
| Предел допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды | 0,2 %/ 10 °С |
| Параметры | Значения |
| Количество дискретных входов | |
Сигнал логического "0" – состояние ОТКЛЮЧЕНО | 0-7В, отрицательной полярности |
| Входной ток (потребление по входу) | 10 мА |
| Гальваническая развязка дискретных входов | входы связаны попарно и гальванически изолированы от других входов и остальных цепей, поканальная изоляция при использовании КБЗ-25-11 |
| Параметры | Значения |
| Количество дискретных выходов | 4 |
| Тип выхода | открытый коллектор (NPN транзистора) |
| Максимальное напряжение коммутации | 40 В постоянного тока |
| Максимальный ток нагрузки каждого выхода | 100 мА |
| Гальваническая развязка дискретных выходов | выходы связаны в группу из четырех выходов и гальванически изолированы от других выходов и остальных цепей |
Сигнал логического "0" Сигнал логической "1" | разомкнутое состояние транзисторного ключа Замкнутое состояние транзисторного ключа. |
| Вид нагрузки | активная, индуктивная |
| Напряжение внешнего источника питания | нестабилизированное, (20-40) В постоянного тока |
| Параметры | Значения |
| Количество дискретных выходов | 4 |
| Тип выхода | переключающие контакты реле |
| Максимальное напряжение коммутации переменного (действующее значение) или постоянного тока | 220В |
| Максимальный ток нагрузки каждого выхода | 8 А |
| Сигнал логического "0" Сигнал логической "1" | разомкнутое состояние контактов реле. |
| Вид нагрузки | активная, индуктивная |
| Максимальное потребление (обмоток реле) четырех включенных каналов от внешнего источника постоянного тока 24В | 80 мА |
| Напряжение внешнего источника питания | нестабилизированное, (20-28) В постоянного тока |
| Параметры | Значения |
| Количество дискретных выходов | 4 |
| Тип выхода | Замыкающие контакты реле |
| Максимальное напряжение коммутации переменного (действующее значение) или постоянного тока | 60В макс. |
| Максимальный ток нагрузки каждого выхода | 1 А (АС) переменного тока, 1 А (DС) постоянного тока |
Сигнал логического "0" | разомкнутое состояние контактов реле. |
| Вид нагрузки | активная, индуктивная |
| Максимальное потребление четырех включенных каналов от внешнего источника постоянного тока 24В | 80 мА |
| Напряжение внешнего источника питания | нестабилизированное, (20-28) В постоянного тока |
| Параметры | Значения |
| Количество дискретных выходов | 4 |
| Тип выхода | маломощный оптосимистор, встроенный детектор нулевого напряжения фазы позволяет включать нагрузку только при минимальном напряжении на ней (предотвращает создание помех в сети) |
| Максимальное напряжение коммутации переменного (действующее значение) или постоянного тока | не более 600В переменного тока |
| Максимальный ток нагрузки каждого выхода | не более 50 мА |
Сигнал логического "0" | отключенное состояние оптосимистора. |
| Вид нагрузки | активная, индуктивная |
| Максимальное потребление четырех включенных каналов от внешнего источника постоянного тока 24В | 80 мА |
| Напряжение внешнего источника питания | нестабилизированное, (20-28) В постоянного тока |
Область применения
Индикаторы широко используются в системах сигнализаций, блокировок и защит технологического оборудования.
Функциональные возможности
Индикаторы ИТМ-22У (ИТМ-20У) обеспечивают:
- формирование выходных дискретных сигналов управления внешними исполнительными механизмами,
- дискретное регулирование входных параметров по 2-х или 3-х позиционному закону в соответствии с заданной пользователем логикой работы и параметрами регулирования,
- формирование сигналов технологической сигнализации. На передней панели имеются индикаторы для сигнализации технологически опасных зон, сигналы превышения (занижения) регулируемых или измеряемых параметров.
