Преобразователь напряжения ПНС-11
Снизим цену!
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
- Сервис
Навигация по странице:
- Назначение
- Область применения
- Технические характеристики
- Устройство
- Конструкция и принцип работы
Назначение
Преобразователь ПНС-11 предназначен для непрерывного преобразования сигналов постоянного напряжения или тока (одно- или двухполярных) в унифицированный аналоговый одно- или двухполярный сигнал постоянного тока, а также обработки, преобразования и отображения текущего значения входного сигнала на встроенном четырехразрядном цифровом дисплее. Преобразователь применяется для контроля электрических сетей и установок, для телемеханизации и автоматизации объектов электроэнергетики и АСУ ТП энергоёмких объектов различных отраслей промышленности.
Преобразователь ПНС-11 относится к средствам измерения электрических величин общего назначения согласно ГОСТ 28261.
Преобразователь формирует выходные дискретные сигналы управления внешними исполнительными механизмами, обеспечивая дискретное управление в соответствии с заданной пользователем логикой работы.
Область применения
Показывающий преобразователь постоянного тока и напряжения широко используется в металлургии, пищевой промышленности, химической и энергетике, в измерительных системах и измерительно вычислительных комплексах
Технические характеристики
Количество аналоговых входов | 1 |
Диапазон изменения входного сигнала - напряжение постоянного тока, однополярное или двухполярное постоянного тока | От 0 мВ до 75 мВ (с шунта), Rвх=250 кОм От 0 мА до 5 мA, Rвх=15 Ом |
Разрешающая способность АЦП | 16 разрядов |
Предел допускаемой основной приведенной погрешности измерения входного сигнала | 0,25 % |
Предел допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды | < 0,2 % / 10 °С |
Предел допускаемой дополнительной погрешности, вызванной изменением напряжения питания от номинального значения в диапазонах, указанных в таблице 5 | ≤ 0,1 % |
Предел допускаемой дополнительной погрешности, вызванной действием постоянных магнитных или переменных полей сетевой частоты с напряженностью до 400 А/м | ≤ 0,2 % |
Предел допускаемой дополнительной погрешности, вызванной изменением сопротивления нагрузки на 50% от допустимого значения сопротивления нагрузки, указанного в таблице 2 | ≤ 0,2 % |
Время преобразования | Не более 6 сек |
Предельная перегрузка (от диапазона входного сигнала) | в 2 раза |
Максимальное время перегрузки | Не более 5 сек |
Гальваническая развязка аналогового входа | Вход гальванически изолирован от аналогового выхода и остальных цепей, напряжение гальванической развязки не менее 4000 В |
Количество аналоговых выходов | 1 |
Тип выходного аналогового сигнала | Унифицированные (ГОСТ26.011-80) Постоянный ток: От 0 (-5) мА до 5 мА, Rн ≤ 2000 Ом Напряжение постоянного тока: От 0 (-10) В до 10 В, Rн ≥ 2000 Ом |
Величина пульсации выходного сигнала постоянного тока и напряжения | ≤ 0,25 % верхней границы изменения выходного сигнала |
Количество дискретных выходов | 2 |
Тип выхода | Переключающие контакты реле |
Максимальное напряжение коммутации переменного тока (действующее значение) | 250В |
Максимальное значение переменного тока | ≤ 8 А при резистивной нагрузке |
Максимальное напряжение коммутации постоянного тока | от 5В до 30В |
Максимальное значение постоянного тока при коммутации резистивной нагрузкой | от 10 мА до 5 А |
Гальваническая развязка дискретных выходов | Выходы гальванически изолированы между собой, от входа и остальных цепей, напряжение гальванической развязки не менее 1500 В |
Сигнал логического "0" Сигнал логической "1" | Разомкнутое состояние контактов реле Замкнутое состояние контактов реле |
Конфигурации сети | Многоточечная |
Количество приборов | 32 на одном сегменте |
Максимальная длина линии в пределах одного сегмента сети | 1200 метров |
Количество активных передатчиков | 1 |
Диапазон сетевых адресов | 255 |
Скорость обмена/длина линии связи (зависимость экспоненциальная): | 62,5 кбит/с - 1200 м Примечание. На скоростях обмена свыше 115 кбит/с рекомендуется использовать экранированные витые пары. |
Тип приемопередатчиков | Дифференциальный, потенциальный |
Вид кабеля | Витая пара, экранированная витая пара |
Гальваническая развязка | Интерфейс гальванически изолирован от входов-выходов и остальных цепей |
Протокол связи | Modbus режим RTU (Remote Terminal Unit) |
Назначение интерфейса | Для конфигурирования регулятора, для использования в качестве удаленного устройства при работе в современных сетях управления и сбора информации (приема-передачи команд и данных) |
Электропитание (подключение к сети) | ~ 220 (+22; –30) В, 50 Гц |
Потребляемая мощность | 5 ВА |
Ток потребления по питанию 24В | ≤ 170 мА |
Подключение | С помощью разъема – клеммы |
Тип корпуса | Литой пластмассовый корпус с захватом для монтажа на DIN-рельс 35 мм |
Крепление корпуса | В электрощитах |
Габаритные размеры (В х Ш х Г), мм | 115 х 100 х 110 |
Температурный диапазон | -40°С … +70°С |
Климатическое исполнение | группа 4 по ГОСТ 22261, относительная влажность до 90% без конденсации влаги (при температуре +30°C) в закрытых помещениях при отсутствии в воздухе пыли, агрессивных паров и газов |
Атмосферное давление | от 84 до 106,7 кПа |
Вибрация | с частотой до 60 Гц с амплитудой до 0,1 мм |
Помещение | закрытое взрыво-, пожаробезопасное |
Положение при монтаже | Любое |
Степень защиты | IP30 |
Масса | 0,6 кг |
Устройство преобразователя
Преобразователь ПНС-11 сконструирован по блочному принципу и включает:
- литой ударопрочный пластмассовый корпус;
- фронтальный блок передней панели с элементами обслуживания (клавиатурой) и индикации;
- блок задней части с установленными захватами для монтажа на DIN рельс.
Сетевой разъем и разъемы для подключения внешних входных и выходных цепей размещены сверху и снизу преобразователя.
Конструкция преобразователя и принцип работы
Передняя панель преобразователя. Для наблюдения за технологическим процессом преобразователь ПНС-11 оборудован активным четырехразрядным цифровым дисплеем для отображения измеряемой величины, необходимым количеством клавиш обслуживания и сигнализационных светодиодных индикаторов для различных статусных режимов и сигналов.

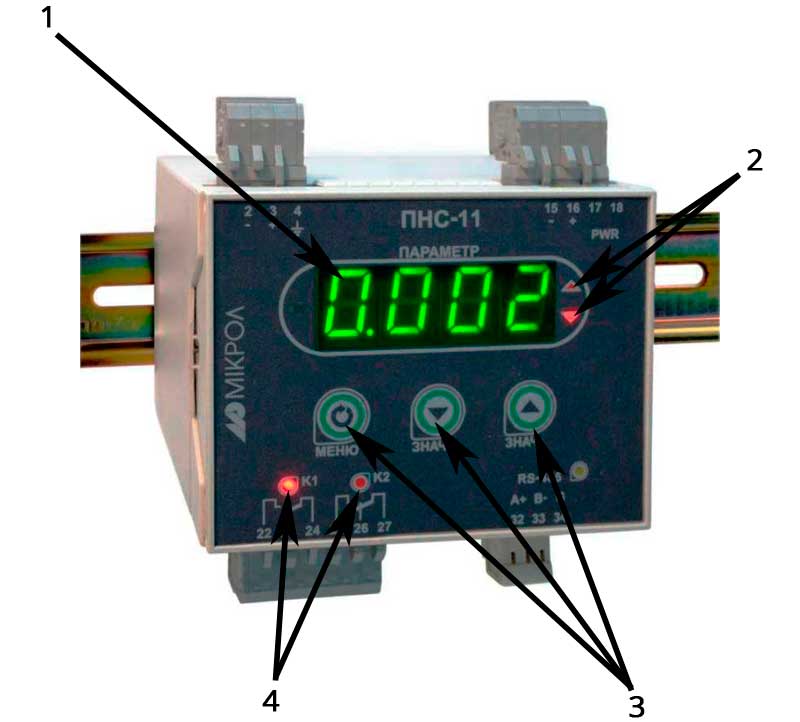

Внешний вид передней панели преобразователя
- 1 - цифровой дисплей
- 2 - светодиодные индикаторы:
- MAX - Светится (мигает), если значение измеряемой величины превышает значение уставки сигнализации отклонения.
- MIN - Светится (мигает), если значение измеряемой величины меньше значения уставки сигнализации отклонения.
- 3 - клавиши программирования
- 4 - светодиодные контакторы:
- K1 - Светится, если включен первый дискретный выход DO1.
- K2 - Светится, если включен второй дискретный выход DO2.

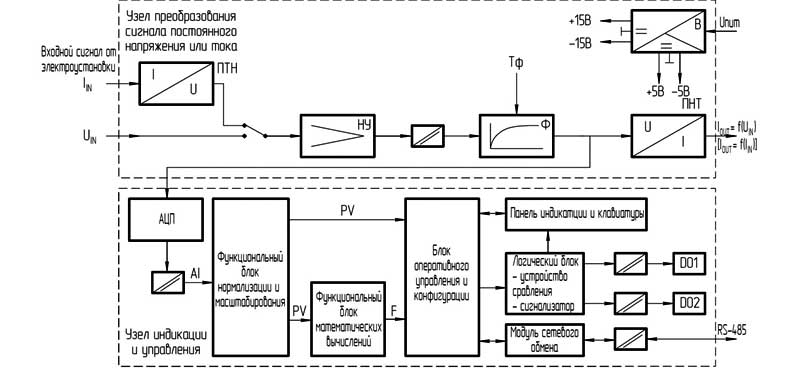

Структурная схема преобразователя
