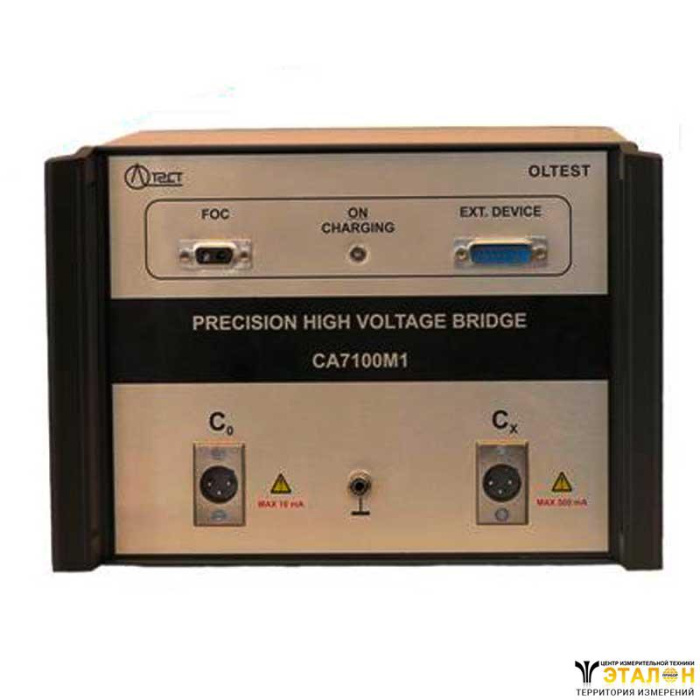

СА7100М1 Мост прецизионный высоковольтный
Снизим цену!
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
- Сервис
Мост прецизионный СА7100М1 применяется для государственных эталонов и поверочных установок (работает на промышленной частоте). В первую очередь, речь идет об эталонах масштабного преобразования высокого напряжения промышленной частоты и высоковольтных эталонах емкости и тангенса угла диэлектрических потерь.
Мост прецизионный высоковольтный СА7100М1 применяют также при проведении научных исследований и контроле характеристик промышленной продукции, например, изоляции кабелей и проводов.
Пример результатов измерений
Использование моста СА-7100М1 совместно с персональным компьютером позволяет через диалоговое окно ПК осуществлять управление мостом, выводить результаты измерений, а также переписывать из памяти БУ на винчестер или гибкий диск файл результатов измерений.

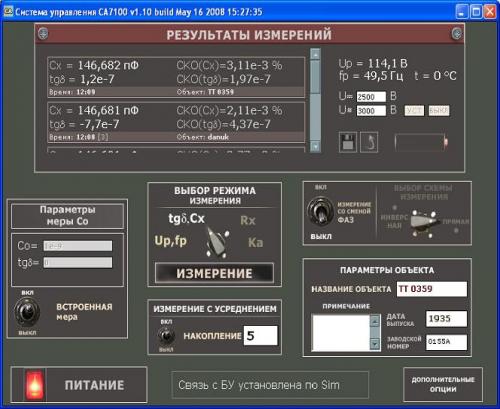

Фото – Пример результатов измерений, выведенный на экран ПК
Сх/Со3 | Пределы основной допускаемой относительной погрешности при измерении емкости δс, % | Пределы основной допускаемой абсолютной погрешности при измерении тангенса угла потерь | Допустимая сила тока в цепи объекта измерения, А |
| Подключение объекта измерения: 3-х зажимное | |||
0,01...0,1 | ±[2*10-3+2*10-4*(С0/СХ -10)+ltgδx-tgδ0l] | ±[2*10-5+2*10-6*(С0/СХ -10)+0.005*ltgδx-tgδ0l] | 0,5 |
0,1...1,0 | ±[1*10-3+ltgδx-tgδ0l] | ±[1*10-5+0.005*ltgδx-tgδ0l] | |
1,0...10 | |||
10... 102 | |||
102..103 | ±[2*10-3+ltgδx-tgδ0l] | ±[2*10-5+0.005*ltgδx-tgδ0l] | |
| Подключение объекта измерения: 4-х зажимное | |||
103...104* | ±[5*10-3+ltgδx-tgδ0l] | ±[5*10-5+0.005*ltgδx-tgδ0l] | 0,03...5 |
104...105* | ±[5*10-3+ltgδx-tgδ0l] | ±[5*10-5+0.005*ltgδx-tgδ0l] | 0,3...50 |
105...106** | ±[1*10-2+ltgδx-tgδ0l] | ±[1*10-4+0.005*ltgδx-tgδ0l] | 3...500 |
106...107** | ±[1*10-2+ltgδx-tgδ0l] | ±[1*10-4+0.005*ltgδx-tgδ0l] | 30...500 |
- * - при использовании расширителя диапазона СА7150;
- ** - при использовании расширителей диапазона CA7I50 и СА7151.
Устройство моста СА7100М1
Схема измерительной цепи моста (рис.1), реализованная на основе компаратора токов с тесной индуктивной связью, существенно отличается от традиционных схем измерительных цепей подобных прецизионных высоковольтных мостов. Во-первых, отсутствует цепь, уравновешивающая активную составляющую тока объекта измерения. Во-вторых, количество витков обмотки W0, используемой для уравновешивания моста в пределах поддиапазона, регулируется с дискретностью 1 виток, что соответствует трем десятичным декадам, в то время как обычно в прецизионных мостах регулируемая обмотка имеет, по меньшей мере, шесть декад.
Основой процесса измерения является вариационный метод. Используемая в мосте СА7100М1 разновидность этого метода измерения предусматривает изменение (вариацию) отношения магнитных потоков в сердечнике компаратора на известное с необходимой точностью значение. Указанная вариация осуществляется изменением числа витков обмотки W0. Разность значений измеряемой величины до и после вариации используется в качестве калибровочного сигнала. Вычисления, необходимые для получения результата, осуществляет персональный компьютер (ПК).

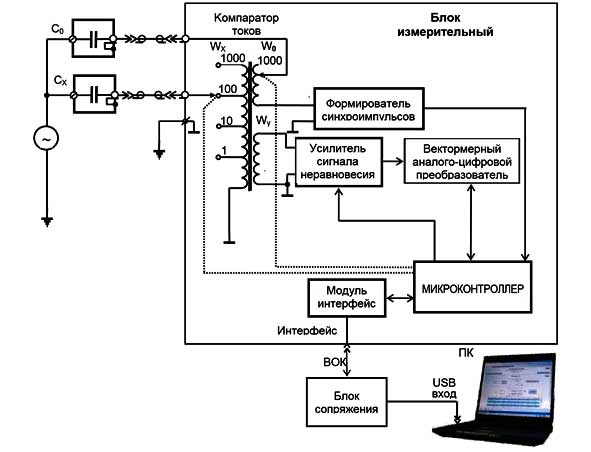

Рисунок 1 - Схема измерительной цепи моста
Блок измерительный моста обеспечивает измерение емкостей на первых 4-х п/д при отношении СХ к С0 в диапазоне от 0,01 до 1000. Для измерения емкостей при больших отношениях совместно с блоком измерительным используются расширители диапазонов СА7150 и СА7151, представляющие собой прецизионные двухступенчатые трансформаторы тока.
Структурная схема и схема включения расширителя диапазона СА7150 показана на рисунке 2. Подключение расширителя СА7150 увеличивает допустимое отношение СХ к С0 до 105 (п/д 5 и 6).

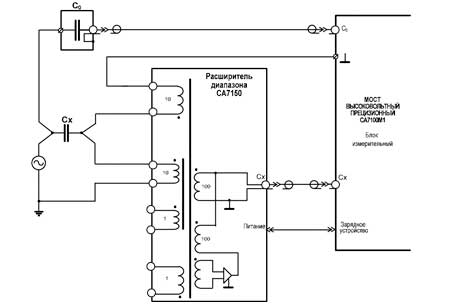

Рисунок 2 - Структурная схема и схема включения расширителя диапазона СА7150
Увеличение отношения СХ к С0 до 107 (п/д 7 и 8) обеспечивается включением на вход расширителя диапазона СА7150 расширителя диапазона СА7151, структурная схема и схема подключения которого показана на рисунке 3.

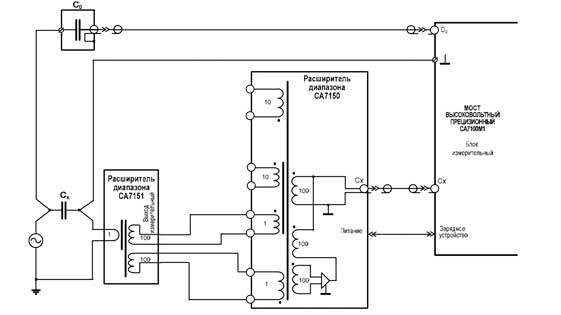

Рисунок 3 - Структурная схема и схема подключения расширителей диапазона СА7151

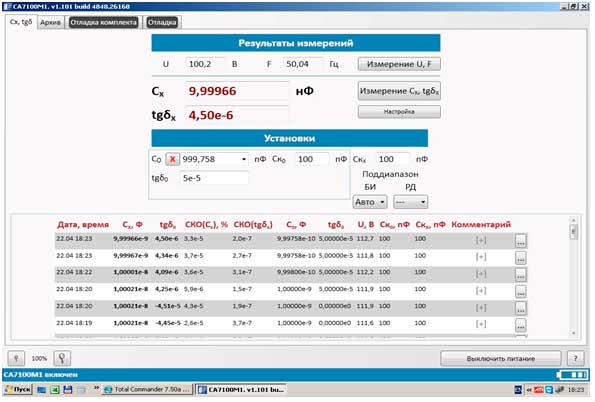

На рисунке 4 показано диалоговое окно, с помощью которого осуществляется управление работой моста СА7100М1.
Фото - Диалоговое окно управления моста СА7100М1
