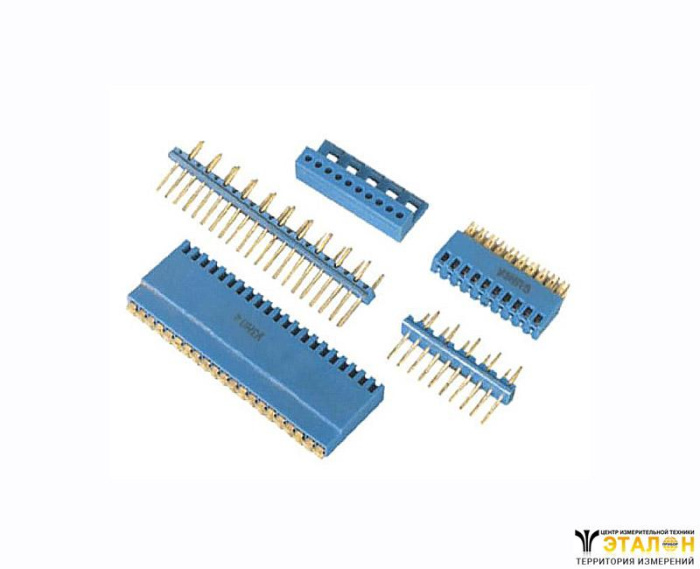

Соединители электрические низкочастотные УЗНП4, УЗНП5
Цена:
по запросу
Общая
стоимость 0 руб.
Купить в 1 клик
Нашли дешевле?
Снизим цену!
Снизим цену!
В избранное
Расчет стоимости доставки
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Срок доставки: 2 - 10 дней при наличии товара на складе
Бесплатная доставка от 50000₽
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Более 350 брендов
Самые лучшие
цены
цены
Техническая
документация
документация
Быстрая доставка
по России
по России
Сервисный
центр
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
- Сервис
Соединители электрические низкочастотные УЗНП4, УЗНП5 прямоугольные предназначены для внутреннего и объемного монтажа в электроцепях постоянного, переменного и импульсного тока.
| Наименование | Значения |
| Сила тока на контакт, А | 2 |
| Напряжение, В (ампл) | 250 |
| Испытательное напряжение, В (ампл) | 1200 |
| Сопротивление контактов, Ом | 0,02 |
| Сопротивление изоляции между любыми контактами сочлененного соединителя, МОм | 5000 |
| Емкость между любыми соседними контактами, пФ | 3 |
| Усилие расчленения контактов с контрольным штырем-калибром, Н (кгс) | 0,3 (0,03) |
| Усилие расчленения соединит елей в зависимости от числа контактов, Н (кгс) | от 5 (0,5) до 55 (5,5) |
| Число сочленений-расчленений | 250 |
| Min наработка на отказ, ч | 10000 |
| Срок сохраняемости соединителя, лет | 8 |
Условия эксплуатации
- Синусоидальная вибрация:
- диапазон частот, Гц 1 - 80;
- амплитуда ускорения, м/с2 (g) 50 (5).
- Механический удар многократного действия:
- пиковое ударное ускорение, м/с2 (g) 150 (15).
- Температура среды, °С:
- повышенная рабочая 55;
- пониженная рабочая минус 45.
- Смена температур, °С от 55 до минус 45
- Атмосферное пониженное давление, кПа (мм рт ст ):
- рабочее 53,3 (400);
- предельное 19,4 (145).
- Повышенная относительная влажность воздуха при температуре 25 °С, % 98;
- Площадь сечения многопроволочных проводов, подсоединяемых к хвостовикам контактов, мм2:
- методом обжатия 0,10 - 0,25;
- методом врезания (с 7-ми лужеными проволоками) 0,2.
- Диаметр провода по изоляции при монтаже, мм:
- методом обжатия 0,8 - 1,8;
- методом врезания, не более 1,5.
Стурктура условного обозначения
Соединители УЗНП обозначаются так: вилка (розетка) УЗНП4(5)-1...21 В(Р) П(О; В) 2(1) 3 ВШУК.430429.002 ТУ, где:
- УЗНП - соединитель низкочастотный прямоугольный;
- 4 (5) - номер разработки;
- 1...21 - число контактов;
- В (Р) - часть соединителя: В - вилка; Р - розетка;
- П (О, В) - способ монтажа: П - пайка; О - обжатие; В - врезание;
- 2 (1) - тип хвостовика в зависимости от способа монтажа;
- 2 - для прямого монтажа в отверстие печатной платы (при пайке);
- 2 - плоский, лепесткового типа (при обжатии);
- 1 - вилочного типа (при врезании);
- 3 - покрытие рабочей части контакта: олово;
- ВШУК.430429.002 ТУ - обозначение технических условий;
- Вид климатического исполнения - УХЛ2.1 по ГОСТ 15150-69.
