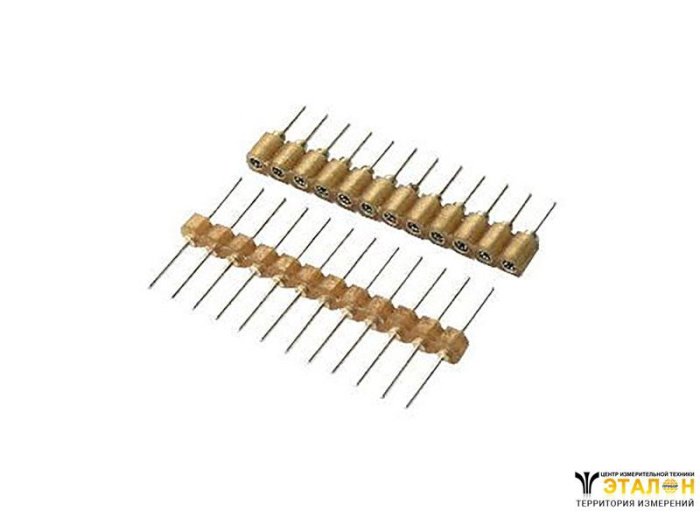

Соединители электрические низкочастотные УЗНП7 прямоугольные
Цена:
по запросу
Общая
стоимость 0 руб.
Купить в 1 клик
Нашли дешевле?
Снизим цену!
Снизим цену!
В избранное
Расчет стоимости доставки
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Срок доставки: 2 - 10 дней при наличии товара на складе
Бесплатная доставка от 50000₽
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Более 350 брендов
Самые лучшие
цены
цены
Техническая
документация
документация
Быстрая доставка
по России
по России
Сервисный
центр
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
- Сервис
Соединители электрические низкочастотные УЗНП7 прямоугольные предназначены для работы в электрических цепях постоянного и переменного (частотой - до 3 МГц) токов.
Вид климатического исполнения - УХЛ2.1 по ГОСТ 15150-69.
| Наименование | Значения |
| Сила электрического тока на контакт, А | 1 |
| Напряжение, В (ампл ) | 100 |
| Испытательное напряжение, В (эфф ) | 500 |
| Сопротивление контактов, мОм | 15 |
| Сопротивление изоляции, МОм | 1000 |
| Емкость между любыми соседними контактами, пФ | 1,5 |
| Усилие расчленения контактов (гнезд) с контрольным штырем-калибром, Н (кгс) | 0,15 - 0,55 (0,015 - 0,055) |
| Усилие расчленения соединителей в зависимости от числа контактов, Н (кгс) | от 5,5 (0,55) до 66,0 (6,60) |
| Число сочленений-расчленений | 500 |
| Min наработка на отказ, ч | 10000 |
| Гамма-процентный срок сохраняемости при = 99,5 %, лет | 6 |
Условия эксплуатации
- Синусоидальная вибрация:
- диапазон частот, Гц 1 - 80;
- амплитуда ускорения, м/с2 (g) 50 (5).
- Механический удар многократного действия:
- пиковое ударное ускорение, м/с2 (g) 150 (15).
- Температура среды, °С:
- повышенная рабочая 60;
- пониженная рабочая минус 60.
- Смена температур, °С от 60 до минус 60;
- Атмосферное пониженное рабочее давление, кПа (мм рт ст ) 53,3 (400);
- Повышенная относительная влажность воздуха при температуре 25 °С, % 98.
Структура условного обозначения
Соединители электрические низкочастотные прямоугольные обозначаются так: вилка (розетка) УЗНП7-2(3...24)В(Р) П21(2,3) ТУ У 31.2-14308479-023:2007, где
- УЗНП - соединитель низкочастотный прямоугольный;
- 7 - номер разработки;
- 2(3...24) - количество контактов: для вилки 2...16; для розетки 2...24;
- В (Р) - часть соединителя:
- В - вилка; Р - розетка;
- П - способ монтажа - пайка;
- 2 - тип хвостовика - для прямого монтажа в отверстие печатной платы;
- 1 (2,3) - покрытие рабочей части контакта:
- для вилки: 1 - золото, 2 - серебро, 3 - олово;
- для розетки: 1 - золото;
- ТУ У 31.2-14308479-023:2007 - обозначение технических условий;
