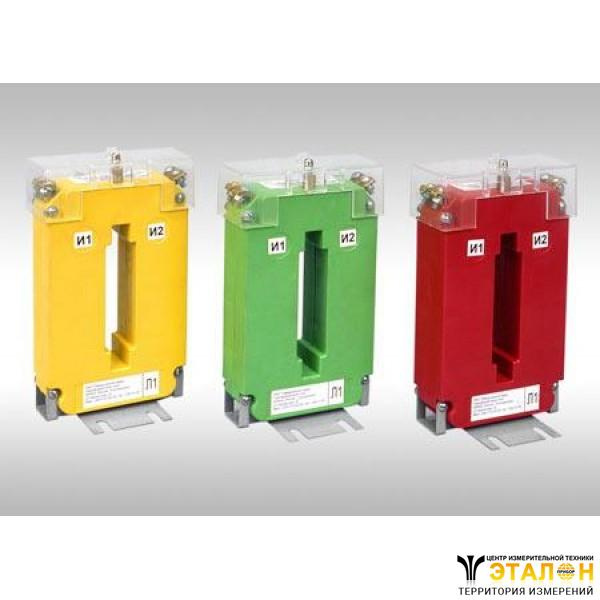

Трансформатор тока ТШП-0,66 (ТШП0,66, ТШП 0,66)

Трансформатор тока ТШП-0,66предназначен для передачи сигнала измерительной информации измерительным приборам в установках переменного тока частоты 50Гц или 60Гц с номинальным напряжением до 0,66кВ включительно.

Технические характеристики приборов трансформаторы тока ТШП-0,66:

Класс точности - 0,5; 0,5S, 0,2; 0,2S, 1;

Количество обмоток - 1;

Номинальный первичный ток, номинальный вторичный ток, номинальная вторичная нагрузка и класс точности прибора трансформатор тока ТШП-0,66 приведены в таблице 1;

Таблица 1 Номинальный первичный ток, номинальный вторичный ток, номинальная вторичная нагрузка и класс точности прибора трансформатор тока ТШП-0,66

Номинальный первичный ток	Окно под шину	Номинальный вторичный ток	Номинальная вторичная нагрузка	Класс точности
40А, 50А	31х7мм, диаметр 21мм	1А, 5А	1В·А	1
75А			1В·А-2В·А	0,5
80А			1В·А-2,5В·А	0,5
100А			1В·А-3В·А	0,5
150А			1В·А-3В·А	0,5, 0,5S, 0,2S
200А		5А	1В·А-5В·А	0,5, 0,5S, 0,2S, 1
250А		1А, 5А	1В·А-5В·А	0,5, 0,5S, 0,2S, 1
300А			1В·А-5В·А или 10В·А	0,5, 0,5S, 0,2, 0,2S, 1 или 1
400А			1В·А-10В·А	0,5, 0,5S, 0,2, 0,2S, 1
300А	51х9мм, диаметр 28мм	1А, 5А	1В·А-10В·А	0,5, 1
400А, 500А, 600А, 750А, 800А			1В·А-10В·А	0,5, 0,5S, 0,2, 0,2S, 1
600А, 750А, 800А			15В·А	0,5S, 0,2S
800А			20В·А	0,5S, 0,2S
750А, 800А			15В·А, 20В·А, 25В·А	0,5
400А, 500А, 600А, 750А	11х103мм, 21х75мм	1А, 5А	1В·А-5В·А
800А			1В·А-10В·А
1000А, 1200А, 1500А, 2000А			1В·А-10В·А	0,5, 0,5S, 0,2S, 1
1500А, 2000А			15В·А	0,5, 0,5S, 0,2S, 1

Номинальный первичный ток и коэффициент безопасности прибора трансформатор тока ТШП-0,66 приведены в таблице 2;

Таблица 2 Номинальный первичный ток и коэффициент безопасности прибора трансформатор тока ТШП-0,66

Номинальный первичный ток	Коэффициент безопасности при номинальной вторичной нагрузке
Номинальный первичный ток	1В·А	2В·А	2,5В·А	3В·А	5В·А	10В·А	15В·А	20В·А	25В·А
40А, 50А	5	-	-	-	-	-	-	-	-
75А, 80А	5	5	-	-	-	-	-	-	-
100А, 150А	6	5	5	5	-	-	-	-	-
200А, 250А	10	9	8	7	5	-	-	-	-
300А	10	9	8	7	2*, 5	2,5, 7**	-	-	-
400А	12	10	9	8	2*, 5,5	3, 8**	-	-	-
500А	15	12	11	10	3*, 6	2*, 5	-	-	-
600А	15	13	12	11	4*, 7,5	2*, 5	2*	-	-
750А	16	14	13	12	4*, 11	3*, 6	3*, 6	6	5
800А	16	14	13	12	4*, 11	3*, 6	3*, 6	2*, 6	5
1000А, 1200А	8			7		3*, 4	3*, 5	-	-
1500А						3*, 5		-	-
2000А						3*, 7		-	-

Примечание. * - для классов точности 0,2S и 0,5S, ** - для класса точности 0,5;

Габариты и масса прибора трансформатор тока ТШП-0,66 приведены на рисунке 1 и в таблице 3;

Рисунок 1 Габариты прибора трансформатор тока ТШП-0,66

Таблица 3 Габариты и масса прибора трансформатор тока ТШП-0,66

Номинальный первичный ток	Размеры
Номинальный первичный ток	С	С1	В	В1	Н	Н1	М
300А-800А	105мм	108мм	44мм	51мм	131мм	54	58мм
400А-1200А	99мм	106мм	35мм	51мм	188мм	82мм
1500А, 2000А	99мм	106мм	35мм	41мм	188мм	82мм
Размеры						Масса
d	K	S	D	L	L1	без шины	с шиной
28мм	50мм	6мм	11мм	152мм	-	0,75кг	1,3кг
-	80мм		14мм	182мм	40мм	0,9кг	2,2кг
-	100мм		14мм	182мм	60мм	0,9кг	2,5кг

Номинальный первичный ток и наибольший рабочий первичный ток прибора трансформатор тока ТШП-0,66 приведены в таблице 4;

Таблица 4 Номинальный первичный ток и наибольший рабочий первичный ток прибора трансформатор тока ТШП-0,66

Наименование параметра	Значение параметра
Номинальный первичный ток	1А	5А	10А	15А	20А	30А	40А	50А
Наибольший рабочий первичный ток	1А	5А	10А	16А	20А	32А	40А	50А
Номинальный первичный ток	75А	80А	100А	150А	200А	300А	400А	500А
Наибольший рабочий первичный ток	80А	80А	100А	160А	200А	320А	400А	500А
Номинальный первичный ток	600А	750А	800А	1000А	1200А	1500А	2000А
Наибольший рабочий первичный ток	630А	800А	800А	1000А	1250А	1600А	2000А

Испытательное одноминутное напряжение промышленной частоты - 3кВ;

Трансформаторы класса точности 0,2; 0,5; 0,2S и 0,5S применяются в схемах учета для расчета с потребителями, класса точности 1,0 - в схемах измерения;

Корпус прибора трансформатор тока ТШП-0,66 выполнен из самозатухающих трудногорючих материалов;

Трансформаторы изготавливаются в исполнении "У" или "Т", предназначены для работы в следующих условиях:

- высота над уровнем моря - не более 1000м;

- температура окружающей среды:

- при эксплуатации - от -45°С до +50°С;

- при транспортировании и хранении - от -50°С до +50°С;

- окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;

- рабочее положение - любое;

Первичная шина прибора трансформатор тока ТШП-0,66 медная, покрытая оловом;

Гарантийный срок эксплуатации - 8 лет со дня ввода трансформатора в эксплуатацию, но не более 8,5 лет с момента отгрузки с завода-изготовителя;

Гарантия распространяется на приборы трансформатор тока ТШП-0,66, выпущенные после 1 января 2005 года;

Срок службы - 30 лет;

Приборы трансформатор тока ТШП-0,66 комплектуются защитными прозрачными крышками для раздельного пломбирования вторичных выводов;

В трансформаторах допускается использование вторичных обмоток для учета, классов точности 0,2S и 0,5S со значением вторичной нагрузки ниже 25% от номинальной;

Минимально допустимая нагрузка прибора трансформатор тока ТШП-0,66 для обмоток класса точности 0,2S и 0,5S составляет 1В·А;

В паспорте на трансформаторы тока с вторичными обмотками для учета классов точности 0,2S и 0,5S указываются измеренные токовые и угловые погрешности при номинальной вторичной нагрузке 1В·А;

Изготовитель гарантирует соответствие качества прибора трансформатор тока ТШП-0,66требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
