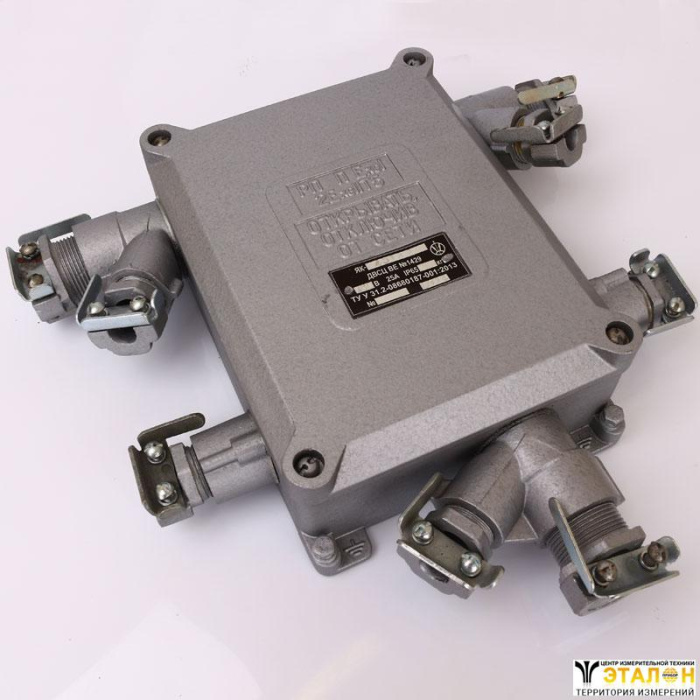

Ящик клеммный ЯК-245132
Снизим цену!
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
- Сервис
Ящик клеммный ЯК-245132 предназначен для соединения и разветвления гибких и бронированных кабелей в силовых цепях и цепях управления постоянного и переменного (50 или 60 Г) тока.
Номинальное напряжение | 380 / 660 В |
Номинальная чистота электрического тока | 50, 60 Гц |
Номинальный ток | 25 А |
Количество зажимов | 24 шт |
Количество кабельных вводов, с условным диаметром проходных отверстий | 5 мм |
Масса | 3,3 кг |
Условия эксплуатации
- По согласованию с изготовителем могут поставляться ящики с другим количеством кабельных вводов и другими условными диаметрами проходных отверстий, предусмотренных техническими условиями. В этом изменение оптовой цены ящика осуществляется в установленном порядке в зависимости от изменения материалоемкости и трудоемкости изделия.
- Габаритные, установочные размеры и расположение кабельных вводов приведены на рис. 1, 2, 3, 4, 5, 6, 7, 8.
- Виды климатических исполнений ящика У1, У5, ХЛ1, ОМ1 по ГОСТ 15150.
- Ящики предназначенные для эксплуатации при нормальных значениях климатических факторов по ГОСТ 15543.1 и ГОСТ 15150, при этом наибольшая высота над уровнем моря не более - 4300 м.
- Нижнее и верхнее значение температуры окружающего воздуха от минус 500С до плюс 600С для исполнений У1, У5, ОМ1 и от минус 60°с до плюс 60°С для исполнения ХЛ1.
- Ящики категории размещения 1 устойчивы к воздействию солнечной радиации, а климатического исполнения ОМ к воздействию соляного тумана.
- Номинальное рабочее значение механических воздействий внешних факторов – по ГОСТ 17516.1 для группы механического исполнения МЗ.
- Рабочее положение в пространстве – любое.
- Номинальное сечение подсоединенных жил кабелей 1 – 6 мм2.

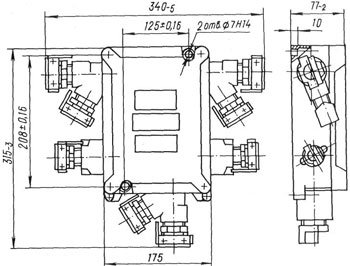

Рис.1. Габаритный чертеж ящика ЯК-245132
Область применения
Ящик может быть применен в рудничной стволовой сигнализации, в околоствольных выработках шахт, опасных по газу и пыли, на обогатительных фабриках, на технологических комплексах поверхности шахт с маркировкой взрывозащиты РП П ExeІ, а также во взрывоопастных зонах всех классов и наружных установках
Структура условного обозначения
Ящики клеммные ЯК-245132 маркируются так: ЯК - ХХ- Х- Х- Х- Х, где:
- Я - ящик
- К - клеммный
- ХХ - Количество зажимов, шт.
- Х - Количество кабельных вводов с соответствующим условным диаметром проходного отверстия, шт.
- Х - Обозначение условных диаметров проходных отверстий кабельных вводов:
- 1-16мм;
- 2-25мм;
- 3-48мм;
- 4-10мм;
- 5-12мм;
- 6-14мм;
- 7-18мм
- Х - Вид климатического исполнения по ГОСТ 15150 (два или три знака)
- Х - Номинальное напряжение, вольт
Пример записи обозначения ящика с маркировкой взрывозащиты РП П ExeІ, количеством зажимов 24 шт., кабельными вводами с условными диаметрами проходных отверстий 16 мм – 5 шт., с четырьмя вводами 25 мм – 3 шт., вид климатического исполнения У5, на номинальное напряжение 660 В при его заказе и в документации другого изделия: «Ящик ЯК – 245132У5, 660 ТУ 16 – 92 ИМШБ. 685552. 006ТУ».
