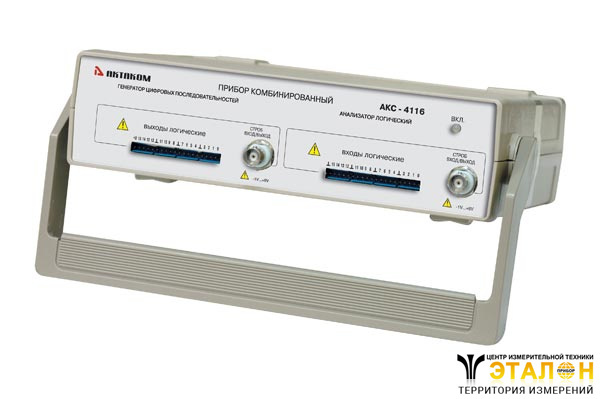

Прибор USB комбинированный (ЛА+ГП) АКС-4116

Два независимых прибора в одном:

• 16-канальный генератор цифровых последовательностей обеспечивает формирование цифровых тестовых последовательностей параллельно-последовательного кода.
• Логический анализатор предназначен для анализа потока цифровых данных одновременно по 16 каналам с частотой дискретизации до 200 МГц, а также может быть использован в качестве цифрового регистратора данных. Генератор паттернов предназначен для работы в автоматизированных системах тестирования и диагностики цифровых схем и устройств с использованием персонального компьютера

Логический анализатор

• асинхронный/метасинхронный/синхронный сбор данных
• внутреннее/внешнее тактирование
• измерение с помощью курсоров и меток
• навигация по буферу данных
• представление массива данных в табличном виде (шестнадцатеричный код), импорт, экспорт во внешние процессоры электронных таблиц (MS Excel)
• гибкие возможности выбора порога: произвольная настройка, выбор стандартного порога: TTL, CMOS, ECL, PECL, LVPECL, LVCMOS 1.5 B, LVCMOS 1.8 B, LVCMOS 2.5 B, LVCMOS 3.3 B, LVDS, определяемые пользователем
• отображение 2 групп каналов с текстовым обозначением состояния группы
• поиск различных событий в массиве данных: параллельному шаблону, последовательному шаблону, поиск случайных импульсных помех — глитчей
• выбор единиц измерения
• наложение систем масок на каждую выборку массива данных (логический фильтр)
• масштабирование временной шкалы
• запись/чтение данных/изображения в файл
• сохранение настроек

Технические характеристики

Генератор цифровых последовательностей

• 6 цифровых каналов
• длина памяти на канал 256 кбит
• частота внутреннего тактирования 2 Гц...100 МГц
• частота внешнего тактирования до 50 МГц
• амплитуда выходного напряжения 1,8...4,3 В шаг 1,2 мВ
• нагрузка выходов цифровых каналов: 200 Ом, 20 пФ
• внешняя синхронизация
• запуск внешних устройств
• напряжение на входах внешнего тактирования и синхронизации –1...+6 В
• регулируемые пороги срабатывания при внешней синхронизации/тактировании
• питание +6 В / ~220 В / 50 Гц, 15 Вт
• интерфейс USB 1.1
• габаритные размеры 260x210x70 мм
• масса не более 2 кг

Логический анализатор

• 16 входных каналов
• объем буфера до 2 М выборок на каждый канал
• произвольная регулировка предзаписи и послезаписи
• частота внутреннего тактирования 2,5 кГц…200 МГц
• частота внешнего тактирования 3 МГц…37,5 МГц (метасинхронный режим)
• синхронный сбор данных 10 Гц ... 25 МГц
• шаг частот дискретизации 1; 2; 5
• установки порогов срабатывания по входам –1,8...+6,9 В (с дискретностью 100 мВ)
• условия синхронизации: запуск по фронту, запуски по шаблону, запуск "Шаблон ИЛИ Фронт", "Шаблон И Фронт", запуск "Шаблон, ЗАТЕМ Фронт", "Фронт, ЗАТЕМ ШАБЛОН", запуск по длительности в различных комбинациях
• режимы запуска: безусловный, условный, однократный режим, самописец

Программное обеспечение AKTAKOM Logic Analyzer

НАЗНАЧЕНИЕ:
Приложение предназначено для полнофункционального управления поддерживаемыми приборами, сбора данных измерений с двух каналов, их обработки, отображения и сохранения на компьютере.

ВОЗМОЖНОСТИ:
Приложение обеспечивает обнаружение и составление списка доступных к работе приборов, подключённых к компьютеру локально (по интерфейсу USB) или через сеть Ethernet/Internet; инициализацию и тестирование выбранного экземпляра логического анализатора.

Программное обеспечение логического анализатора обеспечивает управление всеми параметрами, доступными для настройки этого типа аппаратуры (см. описание поддерживаемых приборов) и чтение данных покадровым или непрерывным (режим самописца) способом. Собранные цифрограммы отображаются на графике в виде 16-и битовых кривых и двух групповых диаграмм (состав групп задаётся пользователем), графики могут масштабироваться пользователем произвольно. Также собранные данные могут быть отображены в виде числовой таблицы.

Перед отображением к собранным данным может быть применена логическая фильтрация, позволяющая произвольным образом менять порядок каналов и проводить с ними различные логические операции.

Для ручных измерений по графику доступны два курсора и десять пользовательских меток, положения и интервалы для курсоров и меток отображаются в числовом виде в отдельном окне программы.

Приложение позволяет записывать данные цифрограмм в файлы в виде числовых данных или в виде картинки графика. Файлы с числовыми данными могут быть затем вновь загружены в приложение для просмотра и анализа.

Поддерживается также печать данных измерений, печать может быть направлена на принтер или в графический файл.

Для получения общей статистической информации о собранных данных и операций поиска по шаблонам в приложение встроен модуль анализа.

Приложение позволяет пользователю вручную настроить цвета элементов графика и толщину линий осциллограмм или загрузить эти настройки из ранее сохранённых файлов цветовых схем. Размер, расположение и прозрачность всех окон приложения также могут настраиваться пользователем. Все настройки программы могут быть записаны в файл конфигурации и затем загружены.

Программное обеспечение AKTAKOM Pattern Generator

16-канальный генератор цифровых последовательностей обеспечивает формирование цифровых тестовых последовательностей параллельно-последовательного кода.

Требования к компьютеру

• порт USB 1.1
• установленная операционная система Windows XP, Windows 7, Windows 8, Windows 10
• видеосистема VGA (разрешение 640х480, 16 цветов), желательно разрешение 800х600, 24-битный цвет
• для использования звуковых сообщений программы необходимы звуковая плата и колонки
• для использования всех возможностей программы рекомендуется использование процессора не менее Pentium II 400 и ОЗУ объемом не менее 32 Мб

Дополнительная информация

Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.

Стандартная комплектация

• прибор
• источник питания
• USB кабель для соединения с ПК
• набор сигнальных миниклипс
• краткое руководство по установке
• руководство по эксплуатации**
• Программное обеспечение
  • ADWE Aktakom Digital Waveform Editor Программное обеспечение редактор цифрограмм
  • AHP-3516_SDK_Base Базовый комплект средств разработки ПО
  • Aktakom AULServer Программное обеспечение AUL Сервер
  • ALA Aktakom Logic Analyzer Программное обеспечение логического анализатора
  • APG Aktakom Pattern Generator Программное обеспечение
  • AULFConverter Конвертер файлов формата AKTAKOM USB Lab

** Полное руководство по эксплуатации в стандартной поставке не имеет физического носителя и может быть загружено сайта www.aktakom.ru, после приобретения и регистрации прибора с указанием его серийного номера.

Дополнительная комплектация

• модуль АСЕ-1008 (гальваноразвязка) – устанавливается при заводской сборке
• набор сигнальных миниклипс АСА-2550
• набор сигнальных микроклипс АСА-2652
• микроклипса АСА-2554
• BNC кабель PTL923, PTL924
• Программное обеспечение AHP-3516_SDK Полный комплект средств разработки ПО
