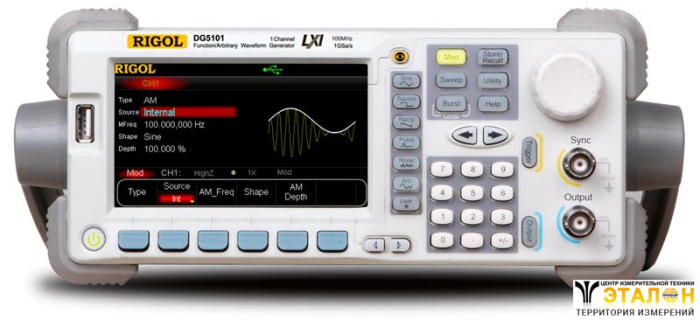

Универсальный генератор сигналов DG5101
Цена:
504 192
₽
Общая
стоимость 0 руб.
Купить в 1 клик
Нашли дешевле?
Снизим цену!
Снизим цену!
В избранное
Расчет стоимости доставки
Характеристики
Гарантия
36 месяцев
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Срок доставки: 2 - 10 дней при наличии товара на складе
Бесплатная доставка от 50000₽
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Гарантия 36 месяцев
Более 350 брендов
Самые лучшие
цены
цены
Техническая
документация
документация
Быстрая доставка
по России
по России
Сервисный
центр
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
- Сервис
Используемая в генераторе сигналов Rigol DG5101 технология прямого цифрового синтеза (DDS) позволяет обеспечить высокую стабильность и точное восстановление сигнала с низким уровнем искажений. Кроме генерации стандартных и произвольных форм сигналов, генератор сигналов Rigol DG5101 может формировать векторную I/Q модуляцию, сигналы с псевдослучайной перестройкой рабочей частоты, а также поддерживает модуль смешанных сигналов (16 цифровых и 2 аналоговых канала). Возможность дистанционного управления генератором сигналов Rigol DG5101 по интерфейсу LAN (LXI Class C) позволяет использовать этот генератор в измерительных лабораториях любой конфигурации.
Технические характеристики
| Характеристика | Значение | ||||
|---|---|---|---|---|---|
| Максимальная выходная частота | 100 МГц | ||||
| Количество каналов | 1 | ||||
| Форма сигнала | Стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, шумовой Произвольная форма: кардинальный синус, нарастание по экспоненте, убывание по экспоненте, кардиотонический, функция Гаусса, гаверсинус, функция Лоренца, двухтональный сигнал, постоянное напряжение | ||||
Частотные характеристики | |||||
| Диапазон | синусоидальный сигнал | 1 мкГц ~ 100 МГц | |||
| прямоугольный сигнал | 1 мкГц ~ 100 МГц | ||||
| импульсный сигнал | 1 мкГц ~ 50 МГц | ||||
| пилообразный сигнал | 1 мкГц ~ 3 МГц | ||||
| специальной формы | 1 мкГц ~ 50 МГц | ||||
| Разрешение по частоте | 1 мкГц | ||||
| Точность установки (18°C ~ 28°C) | ±1 ppm | ||||
Синусоидальный сигнал | |||||
| Гармонические искажения | < -45 дБн (≤100 МГц, 0 дБм) | ||||
| Общие гармонические искажения | < 0,5% (10 Гц ~ 20 кГц, 0 дБм) | ||||
| Негармонические искажения | < -50 дБн (≤100 МГц, 0 дБм) | ||||
| Фазовый шум | -110 дБн/Гц @ 10 кГц (0 дБм, 10 МГц) | ||||
Прямоугольный сигнал | |||||
| Время нарастания / спада | < 3 нс (1 Вп-п) | ||||
| Выброс | < 5 % (1 Вп-п) | ||||
| Коэф. заполнения | ≤ 10 MГц | 20% ~ 80% | |||
| 10 мГц ~ 40 MГц | 40% ~ 60% | ||||
| > 40 MГц | 50% | ||||
| Ассиметрия | 1% период +5 нс | ||||
| Джиттер (СКЗ) | 10 ppm + 500 пс (≤30 МГц) 500 пс (>30 МГц) | ||||
Пилообразный сигнал | |||||
| Нелинейность | < 0,5% | ||||
| Симмметрия | 0 ~ 100% | ||||
Импульсный сигнал | |||||
| Длительность импульса | от 4 нс до 1000000 с | ||||
| Время нарастания / спада | 4 нс...1 мс | ||||
| Период | от 20 нс до 1000000 с | ||||
| Выброс | < 5 % | ||||
| Джиттер (СКЗ) | 10 ppm + 500 пс (1 Вп-п) | ||||
Специальная форма | |||||
| Максимальное количество точек участвующих в формировании сигнала | 2...16 М (нормальный режим) 2...128 М (режим воспроизведения) | ||||
| Вертикальное разрешение | 14 бит | ||||
| Частота дискретизации | 1 Гвыб/сек фиксировано (2...16 М нормальный режим) ≤1 Гвыб/сек устанавл. (2...128 М режим воспроизведения) | ||||
| Время нарастания | ≤ 3 нс (1 Вп-п) | ||||
| Джиттер (СКЗ) | 3 нс | ||||
| Интерполяция | выключена, линейная, Sinc | ||||
| Способ редактирования | по точкам, сегментами | ||||
| Энергонезависимая память | 1 Гб | ||||
Характеристики выхода:
| Амплитуда (50 Ом) | 5 мВп-п - 10 Вп-п | |
| Точность установки (1 кГц, 10 мВп-п, синус) | ±(1%+1 мВп-п) | |
| Неравномерность АЧХ (синус, 100 кГц, 1,25 Вп-п, 50 Ом) | ±0,1 дБ (≤10 МГц) ±0,2 дБ (>10 МГц ~ 60 МГц) ±0,4 дБ (>60 МГц ~ 100 МГц) | |
| Единицы установки | Вп-п, Вскз, дБм, высокий/низкий уровень | |
| Разрешение | 0,1 мВ или 4 цифры | |
Смещение (50 Ом):
| Диапазон | ±5 Впик АС+DC | |
| Точность установки | ±(1% + 5 мВ +0,5% от амплитуды) | |
Выход сигнала:
| Импеданс | 50 Ом | |
| Изоляция | 42 Впик макс. относительно земли | |
| Защита | от короткого замыкания, автоматическое отключение выхода при перегрузке | |
Параметры псевдослучайной перестройки рабочей частоты ППРЧ (FH):
| Полоса | 1,5 МГц~100 МГц | |
| Частота скачков | от 1 скачк/сек до 12,5 М скачк/сек | |
| Кол-во частот | 4096 | |
| Длина последлвательности | 4096 | |
Модуляция
| Тип модуляции | AM, FM, PM, ASK, FSK, PSK, PWM, IQ |
AM Модуляция (AM) :
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Источник | Внутренний / Внешний |
| Модулирующий сигнал | синус, прямоугольный, пила, шум, произвольной формы |
| Частота модуляции | 2 мГц ~ 50 кГц |
| Коэффициент модуляции | 0% ~ 120% |
ЧМ Модуляция (FM):
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Источник | Внутренний / Внешний |
| Модулирующий сигнал | синус, прямоугольный, пила, шум, произвольной формы |
| Частота модуляции | 2 мГц ~ 50 кГц |
ФМ Модуляция (PM):
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Источник | Внутренний / Внешний |
| Модулирующий сигнал | синус, прямоугольный, пила, шум, произвольной формы |
| Частота модуляции | 2 мГц ~ 50 кГц |
| Девиация | 0 ~ 360° |
Частотная манипуляция (FSK):
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Источник | Внутренний / Внешний |
| Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% |
| Частота переключения | 2 мГц ~ 1 МГц |
Амплитудная манипуляция (ASK):
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Источник | Внутренний / Внешний |
| Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% |
| Частота переключения | 2 мГц ~ 1 МГц |
Фазовая манипуляция (PSK):
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Источник | Внутренний / Внешний |
| Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% |
| Частота переключения | 2 мГц ~ 1 МГц |
IQ манипуляция:
| Несущая | синус (≤100 МГц) |
| Источник | Внутренний / Внешний |
| Шаблон кода (передаваемый код) | псевдошумовая последовательность, 4-х битовый шаблон кода, пользовательский |
| Тип преобразования IQ | 4QAM, 8QAM, 16QAM, 32QAM, BPSK, QPSK, OQPSK, 8PSK, 16PSK, пользовательский |
| Скорость передачи кода | от 1 бит/с до 1 М бит/с |
ШИМ модуляция:
| Несущая | импульсный |
| Частота модуляции | 2 мГц ~ 50 кГц |
| Источник | Внутренний / Внешний |
| Модулирующий сигнал | синус, прямоугольный, пила, шум, произвольной формы |
| Девиация | 0%~100% длительности импульса |
Режим пачек импульсов:
| Форма | синус, прямоугольный, пила, импульсный, шум, произвольной формы (кроме DC) |
| Частота несущей | от 1 мкГц до 100 МГц |
| Количество импульсов в пачке | от 1 до 1000000 или бесконечное |
| Начальная / Конечная фаза | от 0° до 360° |
| Внутренний период | от 1 мкс до 500 с |
| Стробированный запуск | Внешний запуск |
| Источник запуска | Ручной, внешний, внутренний |
| Задержка запуска | от 0 нс до 85 с |
Режим свипирования (качания):
| Форма | синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Закон | линейный, логарифмический, ступенчатый |
| Диапазон частот | от 1 мкГц до 100 МГц |
| Направление | Вверх/Вниз |
| Время свипирования | от 1 мс до 300 с |
| Время стояния / возврата | от 0 мс до 300 с |
| Источник запуска | Ручной, внешний, внутренний |
| Маркер | спадающий фронт или синхросигнал (программируется) |
Вход запуска:
| Уровень | TTL |
| Длительность импульса | > 50 нс |
| Запуск по фронту | нарастающий, спадающий выбирается |
| Время отклика (задержка запуска) | свипирование:< 100 нс, режим пачек < 300 нс |
Выход запуска:
| Уровень | TTL |
| Длительность импульса | > 60 нс |
| Максимальная частота | 1 МГц |
Другие входы/выходы
| Вход внешнего опорного сигнала | |
| Частота | 10 МГц ± 50 Гц |
| Уровень | от 80 мВп-п до 10 Вп-п |
| Время блокировки | < 2 c |
| Сдвиг фазы опорного сигнала | |
| Диапазон | от 0° до 360° |
| Разрешение | 0,001° (произвольная форма); 0,03° (другие формы) |
| Выход внутреннего опорного сигнала | |
| Частота | 10 МГц |
| Уровень | 632 мВп-п (0 дБм) |
| Выход синхронизации | |
| Уровень | TTL-совместимый |
| Импеданс | 50 Ом, номинальное значение |
Время программирования:
| Время настройки | USB 2.0 | LAN | GPIB |
| Изменение функции | 500 мс | 510 мс | 510 мс |
| Изменение частоты | 50 мс | 50 мс | 50 мс |
| Изменение амплитуды | 300 мс | 310 мс | 310 мс |
| Выбор пользовательской формы сигнала | 500 мс | 510 мс | 510 мс |
| Скорость загрузки произвольной формы (цифровая передача) | 1 М точек/сек | ||
Основные характеристики:
| Тип дисплея | Жидкокристаллический, 4,3" TFT, 480 х 272, 16 млн.цветов | |
| Питание | 100~240 В АСскз, 45~65 Гц | |
| Интерфейс | USB устройство, USB host (2), GPIB, LAN (LXI Class C) | |
| Потребляемая мощность | не более 125 Вт | |
| Рабочая температура | 10 °C...40 °C | |
| Габаритные размеры | 230 х 106 х 501 мм | |
| Вес | 4,3 кг / 5,84 кг (с упаковкой) | |
Дополнительная информация
Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.
Стандартная комплектация
- Генератор сигналов
- Сетевой шнур
- Кабель USB
- Кабель BNC
- Кабель BNC-SMB
- Краткое руководство по эксплуатации
Развернуть полное описание
ДОСТАВКА
Вы можете выбрать любой наиболее удобный способ из перечисленных ниже:
- Самовывоз со склада компании ЭТАЛОНПРИБОР
- Доставка через транспортную компанию "Деловые линии"
- Доставка экспресс - почтой "ПОНИ-ЭКСПРЕСС" до двери
- Доставка по Москве и области нашими экспедиторами и курьерами
- Доставка через транспортную компанию "ПЭК"
- Отправка посылкой с помощью Почты России
- Доставка через транспортную компанию покупателя
Доставка до терминала ТК «Деловые линии» осуществляется нами бесплатно.
ОПЛАТА
Мы принимаем оплату:
- по безналичному расчету
- перечислением денежных средств на расчетный счет для юридических лиц
- банковским переводом для физических.
Цены на поставляемые нами товар всегда ниже, чем у наших конкурентов.
Гарантия и возврат
Условия гарантийного обслуживания
- Гарантия действительна только при наличии гарантийного талона с указанием заводского номера изделия, гарантийного срока и печати поставщика.
- Гарантия предусматривает бесплатный ремонт изделия или замену запасных частей, комплектующих в течении гарантийного срока, указанного в гарантийном талоне.
- Заводской номер и наименование изделия должны соответствовать указанным в гарантийном талоне.
- Изделие снимается с гарантийного обслуживания в следующих случаях:
- Нарушения условий эксплуатации, изложенных в технической документации изделия, которые привели к выходу изделия из строя, включая неисправности, вызванные использованием нештатных аксессуаров;
- Нарушения гарантийных пломб, в случае наличия следов вскрытия или взлома корпуса изделия;
- Ремонта в неуполномоченном сервисном центре или самостоятельно (кроме элементов и источников питания, замена которых предусмотрена производителем);
- Использования изделия не по назначению;
- Нарушения правил хранения и транспортирования;
- Наличия внешних механических повреждений, включая повреждения разъёмов и контактов;
- Наличия внешних повреждений, вызванных стихией, пожаром, молнией, высоким напряжением;
- Попадания внутрь влаги, инородных предметов и т.п.
- Неправильном включении в сеть.
- Гарантия не распространяется на расходные материалы и прочие детали, имеющие ограниченный срок службы: элементы питания (в т.ч. аккумуляторы), имеющие ограниченную прочность.
- Недополученная в связи с появлением неисправности прибыль и другие косвенные расходы не подлежат возмещению.
Гарантия не распространяется на ущерб, причиненный другому оборудованию, работающему вместе с данным изделием.
Отзывы о товаре Универсальный генератор сигналов DG5101
Сервис
Центр измерительной техники «Эталонприбор» располагает своим собственным ремонтным сервисом, где Вы можете получить услуги по: ремонту, наладке, калибровке, гарантийному и послегарантийному обслуживанию измерительного оборудования, как приобретенного у нас, так и у других поставщиков. Сервис работает на основе лицензии, выданной Ростехрегулированием РФ.
Этот товар из подборок
Сервисное обслуживание
Похожие товары
Полезные статьи
При выборе манометра необходимо учитывать ряд важных факторов, чтобы прибор подходил для конкретной системы.
Уровень влажности в помещении играет важную роль в формировании оптимальных условий для комфортного пребывания. Для определения этого параметра используются устройства, называемые гигрометрами. В этой статье мы расскажем, как выбрать подходящее оборудование такого типа для различных объектов.
Осциллограф — это прибор для наблюдения, измерения, записи и анализа амплитудных и временных характеристик электрического сигнала. Подаваемый на вход устройства, он отображается либо на экране, либо фиксируется на фотоленте для последующего изучения.
Если вы задумались о приобретении мультиметра, важно заранее ознакомиться с рядом полезных рекомендаций, которые помогут сделать правильный выбор. Мы подготовили небольшую статью, которая, надеемся, окажется полезной.
Цифровой тахометр — это прибор, предназначенный для измерения частоты вращения различных объектов, таких как валы, двигатели и роторы. В отличие от аналоговых моделей, цифровые тахометры обеспечивают высокую точность измерений и удобство использования благодаря современным технологиям и информативному дисплею. Они широко используются в самых разных отраслях: от автомобильного сервиса и промышленности до научных исследований и контроля вентиляционных систем.
Мегаомметр – это специализированный прибор, предназначенный для измерения сопротивления изоляции электрических цепей и оборудования. В условиях современного мира, где электричество играет ключевую роль во всех сферах жизни, обеспечение безопасности и надежности электрических систем становится особенно важным. От качества изоляции проводников и оборудования зависит не только эффективность их работы, но и безопасность людей и объектов, которые они обслуживают.
Измерительные приборы играют ключевую роль в различных отраслях, начиная от промышленности и строительства, заканчивая медициной и научными исследованиями. Правильная эксплуатация и уход за этими приборами являются залогом точных измерений и долговечности оборудования.
Осциллографы играют ключевую роль в современных лабораториях и на производственных предприятиях, являясь незаменимым инструментом для анализа и визуализации электрических сигналов. Независимо от того, являетесь ли вы инженером-электронщиком, студентом технического вуза или энтузиастом электроники, понимание принципов работы осциллографов, их видов и характеристик, а также правил эксплуатации и ухода за ними, имеет первостепенное значение.
Амперметр предназначен для измерения величины тока в электрических цепях, выраженной в амперах. В основе его работы лежит простой принцип: инструмент позволяет наглядно увидеть мощность тока, потребляемого устройствами, подключенными к сети. Обычно амперметр подключают в цепь с нагрузкой, поэтому ток, протекающий через него, идентичен току, проходящему через любой другой элемент цепи, будь то нагреватель, мотор или лампочка.
На этапах возведения, отделки и монтажа различных сооружений большую роль играют точность разметки и идеальное выравнивание. Достижение профессиональных стандартов качества возможно при использовании лазерного нивелира. Для выбора подходящей модели целесообразно ознакомиться с механизмом работы этих устройств.
Новинки
Цена: 115 154
₽
В корзину
Хит продаж
Цена: 2 977 500
₽
В корзину
Хит продаж
Цена: 1 273 095
₽
В корзину
Хит продаж
Недавно просмотренные
Цена: по запросу
В корзину
Цена: по запросу
В корзину
ИНН: 5029242996
ОГРН: 1195081019836
ОГРН: 1195081019836
