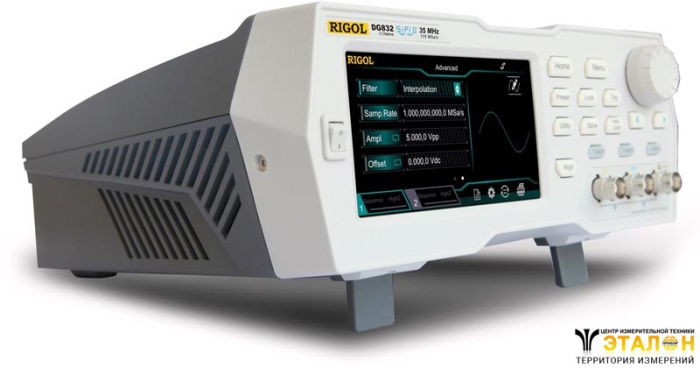

картинка Универсальный генератор сигналов DG832

(0)

RIGOL

Цена:
68 652 ₽

В корзину

Купить в 1 клик

Нашли дешевле?
Снизим цену!

В избранное

В наличии

Характеристики

Производитель —

RIGOL

Гарантия —

36 месяцев

Сохранить PDF Распечатать

Посетителей сейчас
просматривают товар: 4

Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе

Безналичный расчет для юридических лиц

Более 350 брендов

Самые лучшие
цены

Техническая
документация

Быстрая доставка
по России

Сервисный
центр

Описание
Доставка и оплата
Гарантия и возврат
Отзывы

Описание

Универсальный генератор сигналов Rigol DG832 обладает низким уровнем собственных шумов и высокой функциональностью. Генератор сигналов Rigol DG832 предлагает инженерам большое количество форм сигналов, в т.ч. псевдослучайные последовательности, сигнал RS-232, программируемые последовательности, а также различные виды модуляции.

В генераторе сигналов Rigol DG832 применена инновационная технология поточечного формирования сигналов произвольной формы SiFi 2, которая позволяет восстанавливать сигнал без искажений и с большей точностью, чем в обычных генераторах. Также, эта технология позволила уменьшить влияние дискретизации и обеспечить малый джиттер.

Технические характеристики

Характеристика		Значение
Максимальная выходная частота		35 МГц
Количество каналов		2
Форма сигнала		Стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум Расширенные: псевдослучайные бинарные последовательности PRBS, RS-232, редактируемые последовательности, двухтональный сигнал 160 типов специальной формы
Частотные характеристики
Диапазон	синусоидальный сигнал	1 мкГц ~ 35 МГц
	прямоугольный сигнал	1 мкГц ~ 10 МГц
	импульсный сигнал	1 мкГц ~ 10 МГц
	пилообразный сигнал	1 мкГц ~ 1 МГц
	пилообразный сигнал	1 мкГц ~ 1 МГц
	гармоники	1 мкГц ~ 10 МГц
	PRBS	2 кбит/с ~ 30 Мбит/с
	Двухтональный	1 мкГц ~ 20 МГц
	RS-232	скорость передачи 9600, 14400, 19200, 38400, 57600, 115200, 128000, 230400
	Последовательность	2 кВыб/с ~ 30 Мвыб/с
	белый шум (Гаусс)	полоса 100 МГц (-3дБ)
	специальной формы	1 мкГц ~ 10 МГц
Разрешение по частоте		1 мкГц
Точность установки (18°C ~ 28°C)		±(1 ppm от устан. значения + 10 пГц)
Синусоидальный сигнал
Гармонические искажения		Типичное (0 дБм) < -55 дБн (DC ~ 10 МГц) < -50 дБн (>10 МГц ~ 20 МГц) < -40 дБн (>20 МГц ~ 35 МГц)
Общие гармонические искажения		< 0,075% (10 ~ 20 кГц, 0 дБм)
Негармонические искажения		Типичное (0 дБм) < -60 дБн (DC ~ 10 МГц) < -60 дБн + 6 дБ/октаву (>10 МГц)
Фазовый шум		Типичное (0 дБм) -105 дБн/Гц @ 10 кГц (10 МГц)
Прямоугольный сигнал
Время нарастания / спада		< 9 нс (1 Вп-п,1 кГц) типичное
Выброс		< 5 % (100 кГц, 1 Вп-п) типичное
Коэф. заполнения		0,01% ~ 99,99% (ограничена установленной частотой)
Ассиметрия		1% от периода + 4 нс
Джиттер (СКЗ)		Типичное 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п)
Пилообразный сигнал
Нелинейность		< 1% от пик. выхода (1 кГц, 1 Вп-п, 100% симметрия) типичное
Симмметрия		0 ~ 100%
Импульсный сигнал
Длительность импульса		≥ 16 нс ~ 1000 кс (ограничена установленной частотой)
Коэф. заполнения		0,001% ~ 99,999% (ограничена установленной частотой)
Время нарастания / спада		≥ 8 нс (ограничена установленной частотой и длительностью импульса)
Выброс		< 5 % (1 Вп-п,1 кГц) типичное
Джиттер (СКЗ)		Типичное 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п)
Специальная форма
Максимальное количество точек участвующих в формировании сигнала		2 М точек (8 М опция DG800-ARB8M)
Вертикальное разрешение		16 бит
Частота дискретизации		Интерполяционный фильтр: 10 выб/с ~ 30 Мвыб/с Пошаговый фильтр: 2 квыб/с ~ 30 Мвыб/с Сглаживающий фильтр: 2 квыб/с ~ 30 Мвыб/с
Время нарастания /спада		Интерполяционный фильтр: ≥ 8 нс Пошаговый фильтр: 3 / частота дискретизации Сглаживающий фильтр: 1 / частота дискретизации
Джиттер (СКЗ)		Типичное (1 Вп-п) Интерполяционный фильтр:200 пс Пошаговый фильтр: <5 пс Cглаживающий фильтр: <5 пс
Генератор гармоник
Порядок гармоник		≤ 8
Тип гармоник		четные, нечетные, все, пользовательские
Амплитуда гармоник		регулируемая для каждой гармоники
Фаза гармоник		регулируемая для каждой гармоники

Характеристики выхода:

Амплитуда (50 Ом)	1 мВп-п - 10 Вп-п (≤10 МГц) 1 мВп-п ~ 5 Вп-п (>10 МГц ~ 30 МГц) 1 мВп-п ~ 2,5 Вп-п (>30 МГц ~ 35 МГц)
Точность установки	±(1%+5 мВ) типичное (1 кГц, синус, 0 В смещение, >10 мВпп, авто)
Неравномерность АЧХ	Типичное (синус, 1 В) ±0,1 дБ (≤5 МГц) ±0,2 дБ (>5 МГц ~15 МГц) ±0,3 дБ (>15 МГц ~ 25 МГц) ±0,5 дБ (>25 МГц ~ 35 МГц)
Единицы установки	Вп-п, Вскз, дБм
Разрешение	0,1 мВпп или 4 бит

Смещение (50 Ом):

Диапазон	±5 Впп АС+DC
Точность установки	±(1% + 5 мВ + 1,0% от амплитуды)

Выход сигнала:

Импеданс	50 Ом (типичное)
Защита	от короткого замыкания, автоматическое отключение выхода при перегрузке

Модуляция

Тип модуляции

AM, FM, PM, ASK, FSK, PSK, PWM

AM Модуляция (AM) :

Несущая	синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник	Внутренний / Внешний
Модулирующий сигнал	синус, прямоугольный, пила, шум, произвольной формы
Частота модуляции	2 мГц ~ 1 МГц
Коэффициент модуляции	0% ~ 120%

ЧМ Модуляция (FM):

Несущая	синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник	Внутренний / Внешний
Модулирующий сигнал	синус, прямоугольный, пила, шум, произвольной формы
Частота модуляции	2 мГц ~ 1 МГц

ФМ Модуляция (PM):

Несущая	синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник	Внутренний / Внешний
Модулирующий сигнал	синус, прямоугольный, пила, шум, произвольной формы
Частота модуляции	2 мГц ~ 1 МГц
Девиация	0 ~ 360°

Частотная манипуляция (FSK):

Несущая	синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник	Внутренний / Внешний
Модулирующий сигнал	прямоугольный с коэффициентом заполнения 50%
Частота переключения	2 мГц ~ 1 МГц

Амплитудная манипуляция (ASK):

Несущая	синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник	Внутренний / Внешний
Модулирующий сигнал	прямоугольный с коэффициентом заполнения 50%
Частота переключения	2 мГц ~ 1 МГц

Фазовая манипуляция (PSK):

Несущая	синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник	Внутренний / Внешний
Модулирующий сигнал	прямоугольный с коэффициентом заполнения 50%
Частота переключения	2 мГц ~ 1 МГц

ШИМ модуляция (PWM):

Несущая	импульсный
Частота модуляции	2 мГц ~ 1 МГц
Источник	Внутренний / Внешний
Модулирующий сигнал	синус, прямоугольный, пила, шум, произвольной формы (кроме DC)
Девиация	0%~100% длительности импульса

Вход внешней модуляции:

Диапазон напряжения	75 мВскз ~ ± 5 В DC+AC для АМ, ЧМ, ФМ 5 В TTL уровня для АМн, ЧМн, ФМн
Полоса	50 кГц
Импеданс входа	10 кОм

Режим свипирования (качания):

Форма	синус, прямоугольный, пила, произвольной формы (кроме DC)
Закон	линейный, логарифмический, ступенчатый
Диапазон частот	верхняя и нижняя частота свипирования ограничена несущей частотой
Направление	Вверх / Вниз
Время свипирования	1 мс ~ 500 с
Время стояния / возврата	0 мс ~ 500 с
Источник запуска	Ручной, внешний, внутренний
Маркер	спадающий фронт синхросигнала (программируется)

Режим пачек импульсов:

Форма	синус, прямоугольный, пила, импульсный, шум, произвольной формы (кроме DC), PRBS, RS232, последовательность
Частота несущей	2 мГц ~ 35 МГц
Количество импульсов в пачке	1 ~ 1000000 или бесконечное
Внутренний период	1 мкс ~ 500 с
Источник стробирования	Внешний запуск
Источник запуска	Ручной, внешний, внутренний
Задержка запуска	0 нс ~ 100 с

Частотомер:

Измеряемый параметр	Частота, период, длительность положительного / отрицательного импульса, коэффициент заполнения
Частотный диапазон	1 мrГц ~ 240 МГц
Разрешение по частоте	7 разрядов/с (время счета = 1 с)
Диапазон периода	4 нс ~ 1000 кс
Диапазон амплитуд и чувствительность (немодулированный сигнал, атенюация отключена)	DC связь	DC диапазон девиации	+1.5 В DC
		1 мкГц ~ 100 МГц	50 мВскз ~ ±2,5 В AC+DC
		100 МГц ~ 240 МГц	100 мВскз ~ ±2,5 В AC+DC
	AC связь	1 мкГц ~ 100 МГц	50 мВскз ~ ±2,5 Вп-п
		100 МГц ~ 240 МГц	100 мВскз ~ ±2,5 Вп-п
Длительность импульса и коэффициент заполнения (DC связь)	диапазон частоты: 1 мкГц ~ 25 МГц диапазон амплитуды: 50 мВскз ~ ±2,5 В AC+DC длительность импульса: ≥20 нс разрешение: 5 нс
Коэффициент заполнения	0 ~ 100%
Параметры входа	Входной импеданс		1 МОм
	Тип свяи		AC, DC
	ФНЧ		ON: полоса 150 кГц, OFF: полоса 240 МГц
	Опасное напряжение (1 МОм)		±7 В AC+DC
Система запуска	Уровень запуска: ±2,5 В
	Чувствительность: высокая, низкая
Время счета	1,048 мс (1 мс); 8,389 мс (10 мс); 134,218 мс (100 мс); 1,074 с (1 с); 8,590 с (10 с); > 8,590 с (> 10 с)

Вход запуска:

Уровень	TTL
Длительность импульса	> 100 нс
Запуск по фронту	нарастающий, спадающий выбирается
Время отклика (задержка запуска)	свипирование:< 100 нс (типичное) режим пачек < 350 нс (типичное)

Выход запуска:

Уровень	TTL
Длительность импульса	> 60 нс (типичное)
Максимальная частота	1 МГц

Двухканальный режим (сдвиг фаз):

Диапазон	0° ~ 360°
Разрешение	0,03°

Вход/выход 10 МГц:

Вход внешнего опорного сигнала
Частота	10 МГц ± 50 Гц
Уровень	250 мВп-п ~ 5 Вп-п
Время блокировки	< 2 c
Импеданс	1 кОм, закрытый вход (AC)
Выход внутреннего опорного сигнала
Частота	10 МГц ± 50 Гц
Уровень	3,3 Вп-п
Импеданс	50 кОм, закрытый вход (AC)
Выход синхронизации
Уровень	TTL
Импеданс	50 Ом

Основные характеристики:

Тип дисплея	Жидкокристаллический, 4,3" TFT, сенсорный Touch Screen, 480 х 272, 16 млн.цветов
Питание	100~127 В АСскз 45~440 Гц, CATII 100~240 В АСскз 45~65 Гц, CATII
Интерфейс	USB устройство, USB хост или USB-GPIB (опция)
Потребляемая мощность	не более 30 Вт
Рабочая температура	10 °C...40 °C
Габаритные размеры	237,4 х 97 х 268 мм
Вес	1,75 кг (в упаковке 2,85 кг)

Дополнительная информация

Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.

Стандартная комплектация

Генератор сигналов
Кабель питания
USB кабель
Кабель DBC-BC
Краткое руководство по эксплуатации

Дополнительная комплектация

Аттенюатор 40 дБ RA5040K
Переходник USB-GPIB
Опция расширения глубины памяти DG800-ARB8M

Развернуть полное описание

Доставка и оплата

ДОСТАВКА

Вы можете выбрать любой наиболее удобный способ из перечисленных ниже:

Самовывоз со склада компании ЭТАЛОНПРИБОР
Доставка через транспортную компанию "Деловые линии"
Доставка экспресс - почтой "ПОНИ-ЭКСПРЕСС" до двери
Доставка по Москве и области нашими экспедиторами и курьерами
Доставка через транспортную компанию "ПЭК"
Отправка посылкой с помощью Почты России
Доставка через транспортную компанию покупателя

Доставка до терминала ТК «Деловые линии» осуществляется нами бесплатно.

ОПЛАТА

Мы принимаем оплату:

по безналичному расчету
перечислением денежных средств на расчетный счет для юридических лиц
банковским переводом для физических.

Цены на поставляемые нами товар всегда ниже, чем у наших конкурентов.

Гарантия и возврат

Условия гарантийного обслуживания

Гарантия действительна только при наличии гарантийного талона с указанием заводского номера изделия, гарантийного срока и печати поставщика.
Гарантия предусматривает бесплатный ремонт изделия или замену запасных частей, комплектующих в течении гарантийного срока, указанного в гарантийном талоне.
Заводской номер и наименование изделия должны соответствовать указанным в гарантийном талоне.
Изделие снимается с гарантийного обслуживания в следующих случаях:
1. Нарушения условий эксплуатации, изложенных в технической документации изделия, которые привели к выходу изделия из строя, включая неисправности, вызванные использованием нештатных аксессуаров;
2. Нарушения гарантийных пломб, в случае наличия следов вскрытия или взлома корпуса изделия;
3. Ремонта в неуполномоченном сервисном центре или самостоятельно (кроме элементов и источников питания, замена которых предусмотрена производителем);
4. Использования изделия не по назначению;
5. Нарушения правил хранения и транспортирования;
6. Наличия внешних механических повреждений, включая повреждения разъёмов и контактов;
7. Наличия внешних повреждений, вызванных стихией, пожаром, молнией, высоким напряжением;
8. Попадания внутрь влаги, инородных предметов и т.п.
9. Неправильном включении в сеть.
Гарантия не распространяется на расходные материалы и прочие детали, имеющие ограниченный срок службы: элементы питания (в т.ч. аккумуляторы), имеющие ограниченную прочность.
Недополученная в связи с появлением неисправности прибыль и другие косвенные расходы не подлежат возмещению.

Гарантия не распространяется на ущерб, причиненный другому оборудованию, работающему вместе с данным изделием.

Отзывы

Отзывы о товаре Универсальный генератор сигналов DG832

Видео Универсальный генератор сигналов DG832

Файлы для загрузки

jpg

Сертификат официального дилера

Сервисное обслуживание

Простой обмен и возврат

Поможем решить любую проблему с товаром

Подробнее

Собственный сервисный центр

Устраним любую неисправность по гарантии. Срок указан без учета логистики

Подробнее

Сервисы по всей России

Обращайтесь за обслуживанием в авторизованные сервисы производителя

Подробнее

Похожие товары

Генератор сигналов высокочастотный DSG821

Цена: 326 082 руб.

В корзину

В наличии

Генератор сигналов высокочастотный DSG3136B

Цена: 1 648 722 руб.

В корзину

В наличии

Генератор сигналов высокочастотный DSG3136B-IQ

Цена: 2 282 928 руб.

В корзину

В наличии

Генератор сигналов специальной формы AWG-4101

Цена: 82 998 руб.

В корзину

В наличии

НОВИНКИ ИЗМЕРИТЕЛЬНОГО ОБОРУДОВАНИЯ

АКИП-3211 с опцией F85, SSG5080A-LP генератор сигналов

Цена: 2 805 823 руб.

В корзину

В наличии

ST-8800D станция паяльная термовоздушная

Цена: 8 952 руб.

В корзину

В наличии

АКИП-2304/2 клещи-преобразователь тока

Цена: 18 447 руб.

В корзину

В наличии

АКИП-2304/1 клещи-преобразователь тока

Цена: 12 341 руб.

В корзину

В наличии

Полезные статьи

Радиоизмерительные приборы: генераторы импульсов

Что представляют собой радиоизмерительные приборы - генераторы импульсов?

21.03.2021

Радиоизмерительные приборы - осциллографы зарубежного производства

07.12.2020

Радиоизмерительные приборы: аттенюаторы и приборы для измерения ослабления

Аттенюаторы и приборы для измерения ослабления классифицируются и обозначаются через регулировку ГОСТом 15094. Первая буква в названии РИП приборов говорит о их принадлежности к подгруппе аттенюаторов и приборов для измерения ослаблений.

21.03.2020

Радиоизмерительные приборы: вольтметры

Вольтметрами называют радиоизмерительные приборы непосредственного отсчёта, предназначенные для измерения напряжения или ЭДС в электроцепях. Ниже будет дана краткая характеристика наиболее популярных типов этих приборов.

21.03.2020

Радиоизмерительные приборы: генераторы сигналов

Генераторы сигналов Генераторы сигналов - это класс приборов, позволяющих проверять, калибровать и настраивать различные типы радиоэлектронных устройств или каналов связи.

21.03.2020

Радиоизмерительные приборы: измерители и преобразователи мощности

Измерители активной или реактивной мощности построены на принципе определения магнитных, электрических и электромагнитных параметров и преобразования их в сигнал, выводимый на табло. Большую группу составляют приборы радиодиапазона поглощаемой…

21.03.2020

Радиоизмерительные приборы: калибраторы сигналов, поверочное оборудование

Без сверхточных современных калибраторов сейчас не обходятся ни метрологическая служба, ни производство. Калибратор представляет собой прибор для настройки, поверки и точного измерения параметров электрорадиотехнических сигналов. Сейчас для…

21.03.2020

Радиоизмерительные приборы: анализаторы спектра

Что представляют собой анализаторы спектра?

20.03.2020

Радиоизмерительные приборы - осциллографы российского производства

Радиоизмерительные приборы - осциллографы российского производства Осциллограф – это прибор для наблюдения, записи и исследования электрических сигналов. Осциллограф появился во Франции в конце позапрошлого века. За это время он значительно…

21.01.2020

Универсальный генератор сигналов DG832

Технические характеристики

Частотные характеристики

Синусоидальный сигнал

Прямоугольный сигнал

Пилообразный сигнал

Импульсный сигнал

Специальная форма

Генератор гармоник

Характеристики выхода:

Смещение (50 Ом):

Выход сигнала:

Модуляция

AM Модуляция (AM) :

ЧМ Модуляция (FM):

ФМ Модуляция (PM):

Частотная манипуляция (FSK):

Амплитудная манипуляция (ASK):

Фазовая манипуляция (PSK):

ШИМ модуляция (PWM):

Вход внешней модуляции:

Режим свипирования (качания):

Режим пачек импульсов:

Частотомер:

Вход запуска:

Выход запуска:

Двухканальный режим (сдвиг фаз):

Вход/выход 10 МГц:

Основные характеристики:

Дополнительная информация

Стандартная комплектация

Дополнительная комплектация

Видео Универсальный генератор сигналов DG832

Файлы для загрузки
