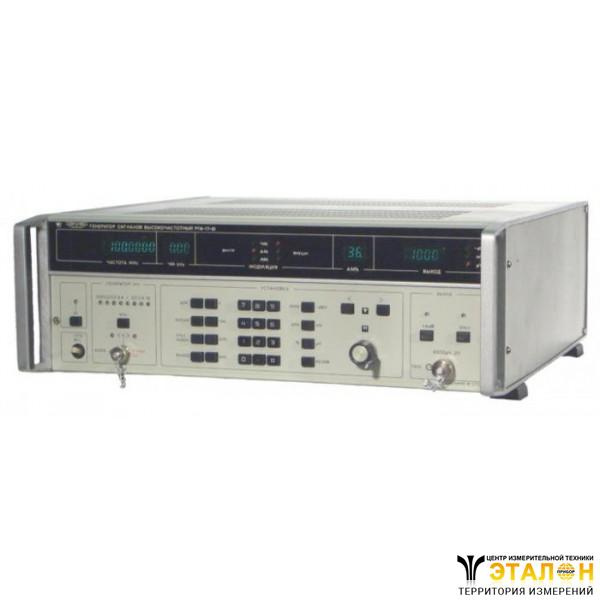

Генератор сигналов высокочастотный РГ4-17-01
Также этот прибор может называться: РГ41701, РГ4 17 01, РГч-17-01, РГ4-1701, РГ4 1701, rg4-17-01, rg41701, rg4 17 01.
РГ4-17-01 генератор сигналов высокочастотный предназначен для проверки и настройки аппаратуры средств связи в лабораторных и цеховых условиях, в ремонтных и поверочных службах.
Технические характеристики РГ4-17-01:
Диапазон частот - от 0,1 МГц до 639,999 МГц.
Пределы допускаемой основной погрешности установки:
- частоты - ±5?10-7?f;
- опорного уровня - 1 дБ.
Нестабильность частоты - не более 0,5?10-8?f.
Выходное напряжение РГ4-17-01, при 50 Ом - от 0,03?10-6 В до 2 В.
Нестабильность опорного уровня выходного напряжения - не более 0,1 дБ.
Паразитная девиация частоты сигнала, в полосе частот от 0,3 кГц до 3,4 кГц:
- в диапазоне частот не более 120 МГц - 10-8?f+2,55 Гц;
- в диапазоне частот не менее 120 МГц - 10-8?f+5 Гц;
Паразитная девиация частоты сигнала, в полосе частот от 0,03 кГц до 20 кГц во всем диапазоне частот - 3?10-8?f+10 Гц;
Основная погрешность установки опорного уровня:
- с нагрузкой 50±0,5 Ом - не более ±1 дБ;
- с нагрузкой 75±0,75 Ом - не более ±1,5 дБ.
Основная погрешность установки ослабления аттенюатора РГ4-17-01:
- от 0 до 119 дБ - не более ±1 дБ;
- от 119,1 дБ до 129,9 дБ - не более ±1,5 дБ;
- от 130 дБ до 138,9 дБ - не более ±1,9 дБ;
- от 139 дБ до 149,9 дБ - не более ±2,7 дБ;
- более 149,9 дБ - от -7,5 дБ до +5 дБ.
Уровень любой из гармоник выходного сигнала по отношению к уровню первой гармоники при уровне выходного сигнала:
- 1 В - не более -30 дБ;
- более 1 В - не более -25 дБ.
Уровень негармонических составляющих при отстройке более 20 кГц от несущей - не более -80 дБ.
Спектральная плотность фазовых флуктуации на расстоянии 20 кГц от несущей для генератора РГ4-17-01 на несущей частоте:
- не более 120 МГц - (-135) дБ/Гц;
- не более 200 МГц - (-130) дБ/Гц;
- не более 519,999 МГц - (-125) дБ/Гц;
- не более 639,999 МГц - (-115) дБ/Гц.
Паразитная АМ выходного сигнала прибора в режиме НК в полосе частот от 30 Гц до 20 кГц - не более 0,1%.
Паразитная ЧМ при АМ 30% и частоте модуляции 1000 Гц - не более 10-6?f +60 Гц.
Коэффициент гармоник огибающей АМ для РГ4-17-01:
- в диапазоне модулирующих частот от 50 кГц до 20 кГц - не более 3%;
- в остальном диапазоне - не более 5%.
Коэффициент гармоник огибающей ЧМ:
- при частоте модуляции от 0,1 кГц до 20 кГц - не более 1%;
- при частоте модуляции от 0,03 кГц до 60 кГц - не более 2%.
Диапазон внутренних модулирующих частот в режимах АМ и ЧМ:
- 1000±50 Гц;
- 50±5 Гц;
- 200±20 Гц;
- 300±30 Гц;
- 400±40 Гц;
- 2500±250 Гц;
- 3400±340 Гц;
- 10 000±1000 Гц.
Диапазон внешних модулирующих частот в режимах АМ для РГ4-17-01:
- не менее 4 МГц - от 50 Гц до 60 кГц;
- от 0,1 МГц до 4 МГц - от 50 Гц до 0,02?f, но не более 20 кГц.
Диапазон внешних модулирующих частот в режимах ЧМ - от 0,03 кГц до 60 кГц.
Основная погрешность установки величины девиации частоты в диапазоне модулирующих частот:
- от 300 Гц до 3,4 кГц - не более ±(0,1??f +50) Гц;
- в остальном диапазоне - не более ±(0,15??f +50) Гц.
Погрешность установки коэффициента АМ при частоте модулирующего сигнала 1000±50 Гц:
- при коэффициенте амплитудной модуляции от 5% до 50% - более ±5%;
- при коэффициенте амплитудной модуляции от 50% до 90% - не более ±10%.
Пределы изменения коэффициента АМ - от 0 до 99%.
Внутренняя импульсная амплитудная модуляция (меандр) - 1000±50 Гц.
Внешняя амплитудная импульсная модуляция для генераторов РГ4-17-01:
- частота следования - от 50 Гц до 10 000 Гц;
- длительность импульса - от 5 мкс до 10 000 мкс;
- амплитуда импульса - не менее 4 В.
Ослабление радиосигнала в паузе в диапазоне:
- от 320 МГц до 639,999 МГц - не менее 25 дБ;
- не более 320 МГц - не менее 40 дБ.
Номинальное значение выходного сопротивления - 50 Ом.
Время непрерывной работы генератора РГ4-17-01 - не более 16 ч.
Средняя наработка на отказ - не менее 6100 ч.
Технический ресурс - 10 000 ч.
Потребляемая мощность - 90 Вт.
Питание от сети:
- с частотой 50 Гц - 220±22 В;
- с частотой 400 Гц - 115±11,5 В.
Температура окружающего воздуха - от -10° С до +50° С.
Габаритные размеры - 480?160?475 мм.
Масса - не более 22 кг.
РГ4-17-01 может работать в составе автоматизированных рабочих мест.
Встроенная микро ЭВМ полностью автоматизирует процесс управления прибором, производит набор и установку параметров, исключает установку запрещенных режимов, устанавливает отсчет параметров в требуемых единицах, хранит в памяти до 11 произвольных комбинаций основных параметров.
Генераторы РГ4-17-01 обеспечивают измерение амплитудно-частотных характеристик различных устройств, работающих в режимах немодулированных колебаний (НК), амплитудной модуляции (АМ), частотной модуляции (ЧМ), импульсной модуляции (ИМ); реальной чувствительности кривой верности приёмников.
Прибор может служить источником немодулированного и некалиброванного сигнала, использоваться в качестве гетеродина при различных преобразованиях частоты.
