TMM-540

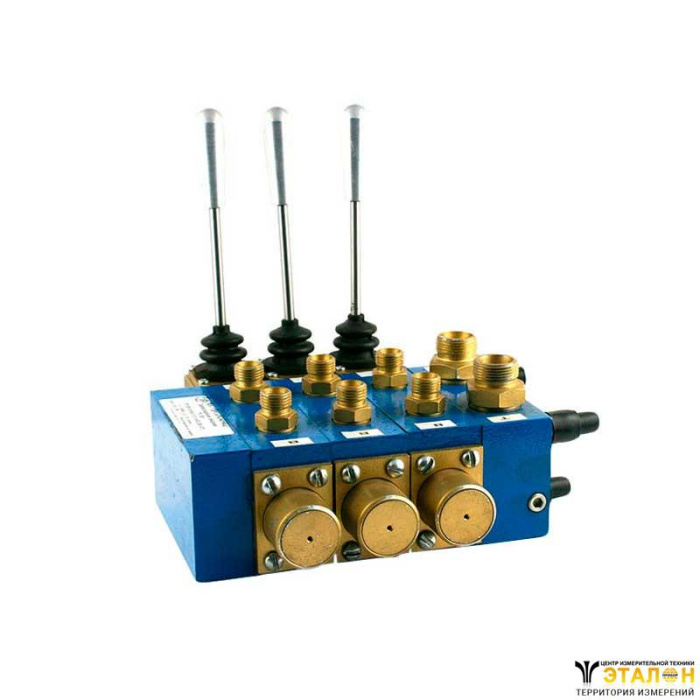

Гидрораспределитель секционный с ручным управлением ГРС 10.2Р

Цена:
по запросу
Общая стоимость 0 руб.
В корзину
Купить в 1 клик
Нашли дешевле?
Снизим цену!
В избранное
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Бесплатная доставка от 50000₽
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Более 350 брендов
Самые лучшие
цены
Техническая
документация
Быстрая доставка
по России
Сервисный
центр
  • Описание
  • Доставка и оплата
  • Гарантия и возврат
  • Отзывы
  • Сервис
Описание

Гидрораспределитель секционный ГРС 10.2Р с ручным управлением применяется для управления исполнительными механизмами машин и обеспечивают различные схемы управления:

  • параллельную;
  • последовательную;
  • комбинированную из первой и второй схем.

Условное обозначение: гидрораспределитель секционный типа ГРС10.2Р-20У255-01Ф.11-2АПС-30М УХЛ1

  • ГРС10.2Р – гидрораспределитель с ручным управлением секционный (ГРС) с условным проходом – 10 мм (10), номинальным давлением распределителя – 25МПа (2), с раздельной (индивидуальной) схемой соединения каналов давления Р рабочих секций (Р);
  • 20У255 – напорная секция с отверстиями для подвода и слива рабочей жидкости, с предохранительным клапаном прямого действия (20У), диапазон настройки клапана до 25МПа (2), резьбы каналов Р и Т – М22x1,5 (55);
  • 01Ф – первая рабочая секций (от напорной): 34 схема распределения потока (0), резьбы каналов А и В М14x1,5 (1), с фиксацией золотника в каждом положении (Ф);
  • 11 – вторая рабочая секций (от напорной): 34 схема распределения потока с гидрозамком (1), резьбы каналов А и В – М14x1,5 (1);
  • 2АПС – узел управления: горизонтальная установка рукоятки (2) со стороны каналов А и Р – (А), ход золотника по ходу рукоятки (П), расположения рукоятки – по направлению к стыковой поверхности распределителя (С);
  • 30 – секций разгрузки: каналы слива и перепускной канал объединены;
  • М – гнезда корпусов всех секций под ввертные детали – по ГОСТ 22526 (уплотнение плоской металлической прокладкой – ГОСТ 23358);
  • УХЛ1 – климатическое исполнение и категория размещения по ГОСТ 15150.

Принцип работы

В нейтральном положении всех золотников обеспечивается соединение насоса с баком, а при переключении какого-либо золотника в одну из рабочих позиций – одновременное перекрытие переливного канала и открытие напорного канала.

Технические характеристики

Условный проход Ду, мм

10

Давление на входе, МПа (кгс/см2)

25 (250)

Давление на сливе, МПа (кгс/см2)

2 (20)

Расход рабочей жидкости, л/мин

63

Усилие по оси золотника, кгс (при отсутствии давления на сливе)

20

Ход рукоятки, градус

16±1

Количество секций

2…11

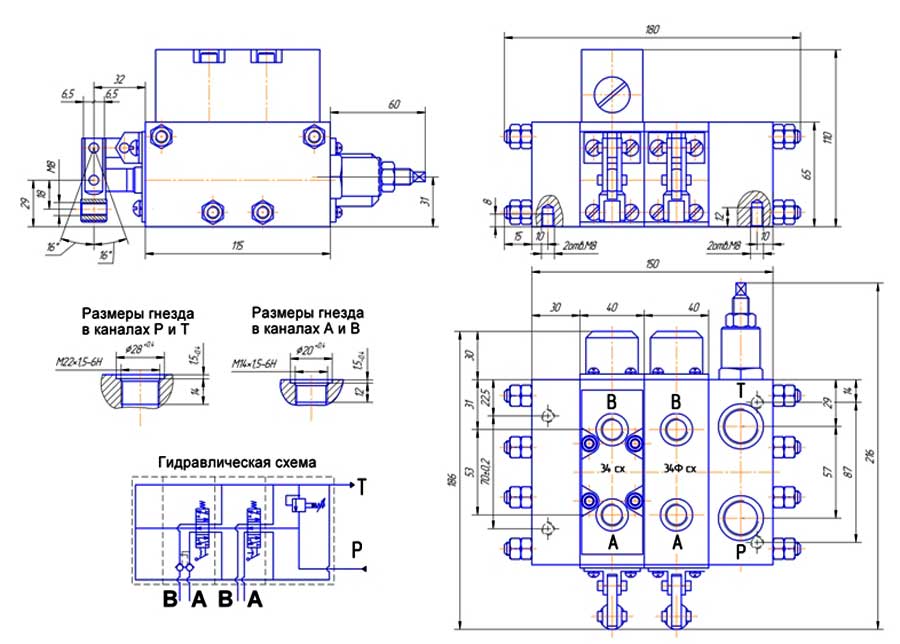

Конструктивная схема гидрораспределителя ГРС 10.2Р

Конструктивная схема гидрораспределителя

Исполнения секций гидрораспределителя

Напорная секция

Рабочая секция

Секция разгрузки

20– напорная секция с отверстиями для подвода и слива рабочей жидкости

0– аналог 34 схемы распределения

30– внутри секции каналы слива и перепускной канал объединены

21– напорная секция с отверстиями для подвода рабочей жидкости. Каналы слива объединены внутри корпуса секции

1– аналог 34 схемы распределения с гидрозамком

31– внутри секции каналы слива объединены, перепускной канал имеет отверстие для подключения трубопровода

20У– напорная секция с отверстиями для подвода и слива рабочей жидкости и предохранительным клапаном прямого действия

1А– аналог 34 схемы распределения с односторонним гидрозамком в канале А

32– каналы слива разъединены, перепускной канал имеет отверстие для подключения трубопровода

20С– напорная секция с отверстиями для подвода и слива рабочей жидкости и предохранительным клапаном двойного действия

1В– аналог 34 схемы распределения с односторонним гидрозамком в канале В

33- внутри секции каналы слива и перепускной канал объединены.

Сливной канал имеет отверстие для подключения трубопровода:

  • 2 – аналог 44 схемы распределения;
  • 3 – аналог 44 схемы распределения с гидрозамком;
  • 4А – аналог 573 схемы распределения с каналом А (канал В отсутствует);
  • 4В – аналог 573 схемы распределения с каналом В (канал А отсутствует).
Резьба каналов гидрораспределителя

Резьба канала Р напорной секции

Резьба канала Т напорной секции

Резьба каналов
Р, Т, П секции разгрузки

Резьба каналов
А и В рабочей секции

1 — М14×1,5

1 — М14×1,5

1 – М14×1,5

1 — М14×1,5

2 — М16×1,5

2 — М16×1,5

2 – М16×1,5

2 — М16×1,5

3 — М18×1,5

3 — М18×1,5

3 – М18×1,5

3 — М18×1,5

4 — М20×1,5

4 — М20×1,5

4 – М20×1,5

4 — М20×1,5

5 — М22×1,5

5 — М22×1,5

5 – М22×1,5

5 — М22×1,5

6 — М24×1,5

6 — М24×1,5

6 – М24×1,5

-

7 – М27×2

7 – М27×2

-

-

8 – М33×2

8 – М33×2

-

-
