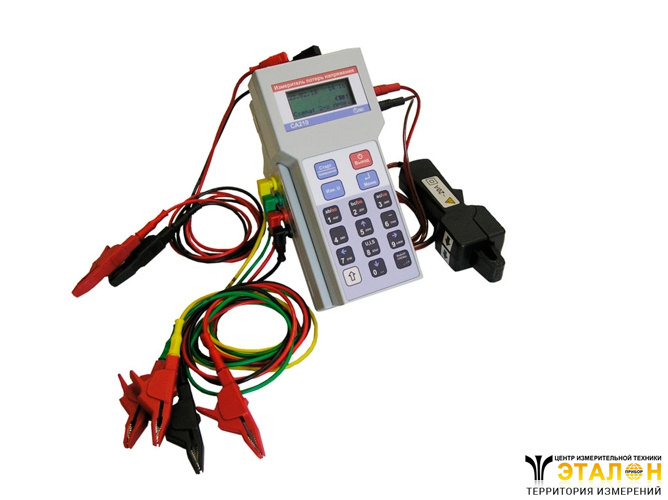

СА210 - измеритель потерь напряжения
Снизим цену!
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
- Сервис
Назначение измерителя потерь напряжения СА210:
Измеритель потерь напряжения СА210 предназначен для измерения потерь напряжения во вторичных цепях однофазных и трехфазных трансформаторов напряжения (ТН), а также для измерения мощности нагрузки ТН и ТТ. СА210 используется организациями, выполняющими поверку измерительных трансформаторов и контроль их вторичных цепей.
Назначение измерителя потерь напряжения СА210:
- Специализированный прибор для измерения потерь напряжения во вторичных цепях однофазных и трехфазных ТН по 2-х, 3-х и 4-х проводной схеме без прокладывания измерительного кабеля от ТН к счетчику;
- Измерение мощности нагрузки ТН и ТТ без вывода оборудования из эксплуатации;
- Измерение коэффициента мощности;
- Измерение полной, активной и реактивной мощности;
- Измерение действующего значения напряжения и силы тока;
- Уникальные метрологические характеристики в широком диапазоне температур;
- Постоянная готовность к работе без дополнительной выдержки в условиях проведения измерения;
- Простой алгоритм работы, существенно уменьшающий время проведения измерений и снижающий вероятность ошибки персонала;
- Малый вес и габариты.
Описание работы измерителя потерь напряжения СА210:
Процесс измерения потерь напряжения выполняется в три этапа:
1. Подключение к ТН и синхронизация блоков.
На этом этапе выполняется синхронизация и взаимная градуировка измерительных трактов обоих блоков при подаче на их входы одинаковых сигналов — напряжения ТН.
Связь между блоками осуществляется с помощью инфракрасных приемопередатчиков при их совмещении.
2. Измерение напряжения на зажимах ТН и счетчика
Измерение напряжения переносным блоком может быть выполнено последовательно на нескольких счетчиках (до 10), подключенных к одному ТН.
Измеритель выполняет измерение потерь напряжения посредством синхронных измерений значений напряжения стационарным блоком на зажимах ТН и переносным блоком на зажимах счетчика.
3. Обработка результатов
Переносной и стационарный блок совмещаются для сопоставления одновременно полученных значений напряжения на зажимах ТН и счетчика с последующим расчетом значений потерь напряжения.
Технические характеристики измерителя потерь напряжения СА210:
| Наименование измеряемой величины | Диапазон измерений | Пределы допускаемой основной погрешности | |
| абсолютной | относительной | ||
| Потери напряжения δU* | -5…+5 % | ± (0,01·δU + 0,02) % | - |
| Действующее значение напряжения | 0,01…250 В | - | ± 0,5 % |
| Действующее значение силы тока** | 0,01…20 А | - | ± 1,5 % |
| Разность фаз между напряжением и током** | -180º …+180 º | ± 1º | - |
| Полная мощность S**,*** | 0,0001…5000 В·А | - | ± 2 % |
| Активная мощность** | 0,005…5000 Вт | ± 0,04·S | - |
| Реактивная мощность** | 0,005…5000 В·А | - | |
| Коэффициент мощности** | -1…+1 | ±0,02 | - |
| Параметр | Значение | ||
| Общие характеристики | |||
| Электропитание прибора | от батарей (аккумуляторных батарей) типа АА | ||
| Температура окружающего воздуха | -10...40 °C | ||
| Относительная влажность воздуха | до 95 % при температуре 25 °С | ||
| Размеры | 420 × 160 × 200 мм | ||
| Масса | 3 кг | ||
Примечание:
* δU – измеренное значение потерь напряжения;
** измерение проводится с помощью токовых клещей;
*** S – числовое значение полной мощности, измеренной, В·А.
Комплект поставки СА210
| № | Наименование | Количество |
| 1 | Блок переносной | 1 |
| 2 | Блок стационарный | 1 |
| 3 | Кабель измерительный PJ2352-100 (красный) | 2 |
| 4 | Кабель измерительный PJ2352-100 (черный) | 2 |
| 5 | Кабель измерительный PJ2352-100 (желтый) | 1 |
| 6 | Кабель измерительный PJ2352-100 (зеленый) | 1 |
| 7 | Зажим типа "крокодил" АК2В2540I (красный) | 4 |
| 8 | Зажим типа "крокодил" АК2В2540I (черный) | 2 |
| 9 | Токоизмерительные клещи | 1 |
| 10 | Устройство сопряжения | 1 |
| 11 | Устройство зарядное для батарей аккумуляторных типа АА | 1 |
| 12 | Батарея аккумуляторная типа АА, напряжение 1,5 В | 1 |
| 13 | Фонарик налобный | 1 |
| 14 | Сумка 210 | 1 |
| 15 | Диск с программным обеспечением | 1 |
| 16 | Руководство по эксплуатации. Часть 1. Техническая эксплуатаци | 1 |
| 17 | Руководство по эксплуатации. Часть 2. Методика поверки | 1 |
| 18 | Паспорт | 1 |
