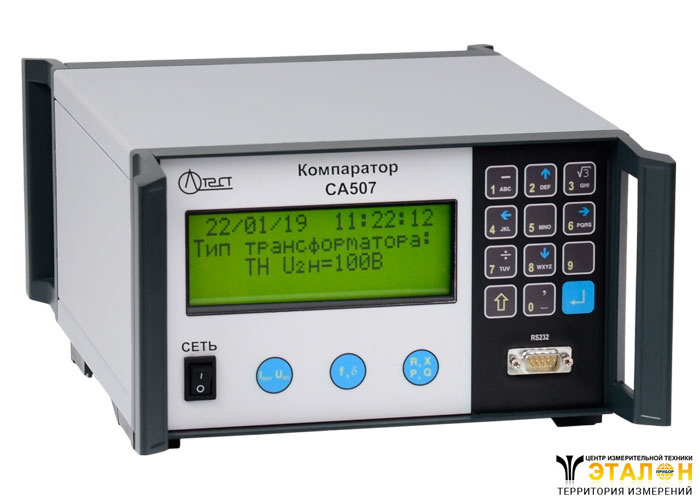

СА507 - компаратор
Снизим цену!
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
- Сервис
Назначение компаратора СА507:
Компаратор СА507 предназначен для использования в качестве устройства сравнения при проведении поверки (калибровки) трансформаторов тока и трансформаторов напряжения, а также для измерения параметров нагрузок во вторичной цепи трансформаторов тока и трансформаторов напряжения.
Для измерения параметров нагрузок во вторичной цепи трансформаторов тока или трансформаторов напряжения в комплект поставки компаратора могут быть включены токовые клещи, обеспечивающие возможность подключения к трансформаторам без вывода их из эксплуатации.
В комплект поставки компаратора может быть включен источник переменного тока СА3600 предназначенный для питания измерительной цепи переменным током при проведении поверок (калибровок) измерительных трансформаторов тока с номинальным первичным током до 5000 А.
Особенности компаратора СА507:
- Поверка (калибровка) трансформаторов тока и трансформаторов напряжения в соответствии с ГОСТ 8.216 и ГОСТ 8.217;
- Высокая точность измерений;
- Поверка трансформаторов тока по эталонному трансформатору тока с равным номинальным вторичным током;
- Поверка трансформаторов тока с номинальным вторичным током 1 А по эталонному трансформатору тока с номинальным вторичным током 5 А;
- Поверка трансформаторов напряжения по эталонному трансформатору напряжения с равным номинальным вторичным напряжением;
- Измерение мощности нагрузки трансформаторов тока и трансформаторов напряжения;
- Возможность построения автоматизированной системы поверки трансформаторов тока (ТН) с компьютерным управлением на базе компаратора СА507;
- Создание собственных и редактирование существующих шаблонов протоколов поверки;
- Малые габариты и вес.
Область применения компаратора CA507:
СА507 используется:
- Производителями трансформаторов тока и трансформаторов напряжения;
- Метрологическими институтами и организациями, осуществляющими поверку и калибровку трансформаторов тока и трансформаторов напряжения.
Технические характеристики компаратора CA507:
| Наименование измеряемой величины | Диапазон измерений | Пределы допускаемой погрешности | Диапазон вторичного напряжения (тока) |
| Относительная разность вторичных напряжний двух трансформаторов напряжения, fDU | -15...+15 % | ± (0,005·|fDU|+1·10-4+10-4·|δDU|) % | 20 В ≤ U2 ≤ 240 В |
| ± (0,005·|fDU|+1·10-3+10-4·|δDU|) % | 6 В ≤ U2 < 20 В | ||
| Разность фаз вторичных напряжений двух трансформаторов напряжения, δDU | -300...+300 минут | ± (0,005·| δDU|+0,05+5·10-2·|fDU|) минут | 20 В ≤ U2 ≤ 240 В |
| ± (0,005·| δDU|+0,1+5·10-2·|fDU|) минут | 6 В ≤ U2 < 20 В | ||
| Относительная разность сил вторичных токов двух трансформаторов тока, fDI | -15...+15 % | ± (0,005·|fDI|+2·10-4+10-4·|δDI|) % | 1 А ≤ I2 ≤ 7,5 А |
| ± (0,005·|fDI|+3·10-3+10-4·|δDI|) % | 0,05 А ≤ I2 < 1 А | ||
| ± (0,005·|fDI|+1,5·10-2+10-4·|δDI|) % | 0,01 А ≤ I2 < 0,05 А | ||
| Разность фаз вторичных токов двух трансформаторов тока, δDI | 300...+300 минут | ± (0,005·|δDI|+0,03+5·10-2·|fDI|) минут | 0,25 А ≤ I2 ≤ 7,5 А |
| ± (0,005·|δDI|+0,5+5·10-2·|fDI|) минут | 0,01 А ≤ I2 < 0,25 А | ||
| Активная (реактивная) мощность нагрузки трансформаторов напряжения, P(Q) | 0...500 Вт (В·A) | ± [0,005· √(P2+Q2)+U2ном2 ·10-7] % | 50 В ≤ U2 ≤ 240 В |
| ± [0,005· √(P2+Q2)+U2ном2 ·2·10-7] % | 30 В ≤ U2 < 50 В | ||
| ± [0,005· √(P2+Q2)+U2ном2 ·10-6] % | 6 В ≤ U2 < 30 В | ||
| Активная (реактивная) мощность нагрузки трансформаторов тока, P (Q) | 0…500 Вт (В·A) | ± [0,005· √(P2+Q2)+I2ном2 ·3·10-4] % | 0,01 А ≤ I2 ≤ 7,5 А |
| Активная (реактивная) проводимость нагрузки трансформаторов напряжения, G (B) | 0…0,05 См | ± [0,005· √(G2+B2)+1·10-7] % | 50 В ≤ U2 ≤ 240 В |
| ± [0,005· √(G2+B2)+2·10-7] % | 30 В ≤ U2 < 50 В | ||
| ± [0,005· √(G2+B2)+1·10-6] % | 6 В ≤ U2 < 30 В | ||
| Активное (реактивное) сопротивление нагрузки трансформаторов тока, R (X) | 0...200 Ом | ± [0,005· √(R2+X2)+3·10-4] % | 0,01 А ≤ I2 ≤ 7,5 А |
| Сила тока во вторичной цепи эталонного трансформаторов тока | 0,01...7 А | ± 0,5 % | _ |
| Напряжение во вторичной цепи эталонного трансформатора напряжения | 0,1...240 В | ± 0,5 % | _ |
| Частота вторичного тока и напряжения эталонного трансформатора | 48...62 Гц | ± 0,1 Гц | _ |
| Параметр | Значение | ||
| Общие характеристики | |||
| Электропитание прибора: - Номинальное напряжение - Номинальная частота | 220/230 В 50 Гц | ||
| Температура окружающего воздуха | 0...40 °C | ||
| Относительная влажность воздуха | до 80 % при температуре 25 °С | ||
| Размеры | 250 × 150 × 350 мм | ||
| Масса | 4,5 кг | ||
Примечание:
fDU – числовое значение результата измерения относительной разности вторичных напряжений двух трансформаторов напряжения, %;
δDU – числовое значение результата измерения разности фаз вторичных напряжений двух трансформаторов напряжения, минуты;
fDI – числовое значение результата измерения относительной разности сил вторичных токов двух трансформаторов тока, %;
δDI – числовое значение результата измерения разности фаз вторичных токов двух трансформаторов тока, минуты;
U2ном – числовое значение номинального вторичного напряжения эталонного трансформатора напряжения, В;
P – числовое значение результата измерения активной мощности, Вт;
Q – числовое значение результата измерения реактивной мощности, В·A;
I2ном – числовое значение номинального значения силы вторичного тока трансформатора тока, используемого в качестве эталонного, A;
G – числовое значение результата измерения активной проводимости, См;
B – числовое значение результата измерения реактивной проводимости, См;
R – числовое значение результата измерения активного сопротивления нагрузки, Ом;
X – числовое значение результата измерения реактивного сопротивления нагрузки, Ом.
Комплект поставки СА507
| № | Наименование | Количество |
| 1 | Компаратор СА507 | 1 |
| 2 | Кабель измерительный КИ(U), длина 1,5 м | 1 |
| 3 | Кабель измерительный КИ(I), длина 1,5 м | 1 |
| 4 | Кабель функционального заземления FE | 1 |
| 5 | Кабель питания | 1 |
| 6 | Перемычка с U – образными наконечниками | 1 |
| 7 | U–образный наконечник, ø8 мм | 10 |
| 8 | Кабель USB2AB/2 | 1 |
| 9 | Мера отношения токов МОТ-2 | 1 |
| 10 | Мера емкости МЕ-1 | 1 |
| 11 | Сумка СА507 | 1 |
| 12 | Руководство по эксплуатации, Часть 1, Техническая эксплуатация | 1 |
| 13 | Руководство по эксплуатации, Часть 2, Методика поверки | 1 |
| 14 | Руководство по эксплуатации, Часть 3, Работа компаратора при управлении от ПК | 1 |
| 15 | Паспорт | 1 |
| 16 | Программное обеспечение компаратора (диск инсталляционный) | 1 |
