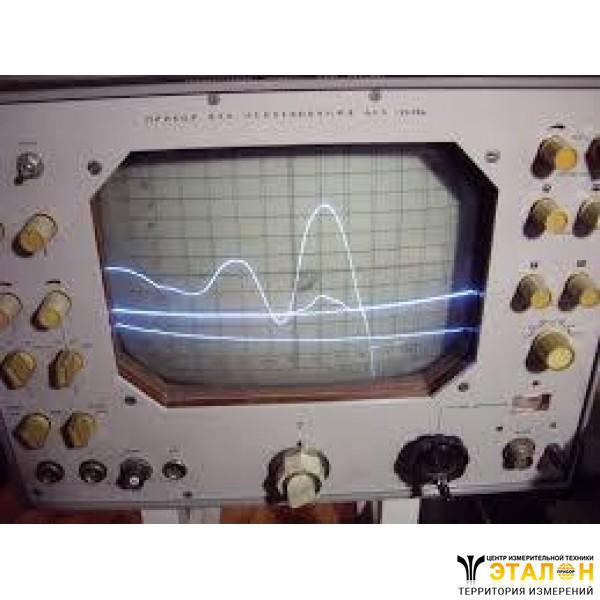

Измеритель амплитудно-частотных характеристик Х1-19А

Также этот прибор может называться: Х119А, Х1 19А, x1-19a, x119a, x1 19a.

Х1-19А измеритель амплитудно-частотных характеристик предназначен для визуального наблюдения, измерения и исследования амплитудно-частотных характеристик четырехполюсников в собственном двухканальном импликаторе.

Сфера применения: для эксплуатации в лабораторных и цеховых условиях.

Технические характеристики Х1-19А:

Диапазон частот - от 0,5 МГц до 1000 МГц.

Поддиапазоны:

- I - от 0,5 МГц до 100 МГц;

- II - от 100 МГц до 200 МГц;

- III - от 200 МГц до 300 МГц;

- IV - от 300 МГц до 400 МГц;

- V - от 400 МГц до 1000 МГц.

Запас по перекрытию между поддиапазонами - не менее 10 МГц.

Максимальная полоса качания:

- от 0,5 МГц до 400 МГц - не менее 100 МГц;

- от 400 МГц до 1000 МГц - не менее 12% от центральной частоты.

Минимальная полоса качания прибора Х1-19А:

- от 0,5 МГц до 400 МГц - не более 0,5 МГц;

- от 400 МГц до 1000 МГц - не более 0,2% от центральной частоты.

Ширина полосы качания измерителя регулируется плавно.

Выходное напряжение ГКЧ при нагрузке 75 Ом - 500±125 мВ.

Предел регулирования ГКЧ - 70 дБ (ступенями через1 дБ; 10 дБ).

Погрешность деления аттенюатора через 1 дБ:

- до 400 МГц - ±0,4 дБ;

- до 1000 МГц - ±0,6 дБ.

Погрешность деления аттенюатора через 10 дБ:

- до 400 МГц - (±0,5+0,01A) дБ;

- до 1000 МГц - (±0,8+0,05A) дБ, где A - вводимое ослабление.

Неравномерность собственной амплитудно-частотной характеристики

Максимальная полоса качания Х1-19А:

- до 5 МГц - не учитывается;

- до 400 МГц - не более ±0,4 дБ;

- до 1000 МГц - ±0,8 дБ.

Полоса качания до 10 МГц:

- от 2 МГц до 10 МГц - не более 0,1 дБ/МГц;

- от 10 МГц до 400 МГц - не более 0,02 дБ/МГц;

- от 400 МГц до 1000 МГц - не более 0,03 дБ/МГц.

Неравномерность уровня выходного напряжения ГКЧ при нагрузке 75 Ом:

- до 400 МГц - не более ±0,8 дБ;

- до 1000 МГц - не более ±1,2 дБ.

Неравномерность при размахе напряжения на входе КВО не менее 0,5 В - не менее 0,2%.

Внутренние частотные метки - через 1 МГц, 10 МГц, 50 МГц.

Размер меток, при напряжении генератора 0,1 В - не менее 3 мм.

Погрешность частоты на импликаторе Х1-19А:

- кварцевые метки, кратные 1 МГц и 10 МГц - (3·10^-4 i+5·10^-3F+0,03) МГц;

- кварцевые вспомогательные метки, кратные 50 МГц - (3·10^-3 i+5·10^-3F+0,03) МГц, де F - полоса качания; i - частота метки.

Погрешность частоты с помощью частотных меток кратных 1 МГц:

- от 1 МГц до 10 МГц - ±(3·10^-4 i+0,5·F) МГц;

- от 10 МГц до 50 МГц - ±(3·10^-4 i+0,5) МГц.

Погрешность частоты с помощью частотных меток кратных 10 МГц - ±(3·10^-4 i+2,5) МГц.

Погрешность шкалы частот от 400 МГц до 1000 МГц - ±5·10^-2.

Отклонения частотного масштаба измерителя Х1-19А - не более ±10%.

Период качания частоты измерителей - 0,02 с.

Выходное сопротивление ГКЧ - 75 Ом±10%.

КСВН Х1-19А, при ослаблении 10 дБ:

- до 400 МГц - не более 1,1;

- до 800 МГц - не более 1,35;

- до 1000 МГц - не более 1,5.

КСВН, при ослаблении до 10 дБ:

- до 400 МГц - не более 1,2;

- до 800 МГц - не более 1, 5;

- до 1000 МГц - не более 2.

Уровень паразитных колебаний выходного напряжения:

- до 10 МГц - (-20 дБ);

- от 10 МГц до 100 МГц - (-26 дБ);

- от 100 МГц - (-30 дБ).

Кратковременная нестабильность частоты измерителей Х1-19А не превышает:

- за 5 мин - 1·10^-2от максимальной частоты поддиапазона;

- за 3 мин - 0,2F, где F - полоса качания.

Полоса паразитной частотной модуляции - не более 0,03F.

Степень запирания ГКЧ - не менее 70 дБ (от 0,5 МГц до 100 МГц - не менее 30 дБ).

Внешняя амплитудная модуляция приборов измерители Х1-19А:

- частота - от 30 Гц до 5000 Гц;

- глубина - 30%;

- амплитуда моделирующего напряжения - не более 2 В.

Чувствительность по КВО:

- частота400 Гц - 25 мм/мВ;

- при роботе с встроенной проходной головкой (выносными головками; изображение - 150 мм) - 50 мВ.

Величина фона и уровень шумов усилителей прибора Х1-19А - не более 12 мм.

Амплитудно-частотная характеристика КВО на уровне 0,7 по АМ:

- без детектора и с выносным согласованным детектором- от 3 Гц до 5000 Гц;

- выносная высокоомная детекторная головка - от 3 Гц до 3000 Гц.

Выходное сопротивление КВО - не менее 400 кОм.

Входная емкость - не более 100 пФ.

Отклонение амплитудной характеристики КВО (детекторная головка):

- не более ±3% от линейного закона;

- не более ±15% от квадратичного закона, при входном напряжении до 50 мВ;

- не более ±15% от линейного закона, при входном напряжении более 50 мВ.

КСВН нагрузки измерителя АЧХ Х1-19А - не более 1,2.

КСВН согласованной детекторной головки:

- до 400 МГц - не более 1,1;

- от 400 МГц - 1,25.

Входная емкость высокоомных выносных детекторных головок - не более 4 пФ.

Входное сопротивление на частоте 100 МГц - не менее 5 кОм.

Испытательное напряжение Х1-19А на изоляцию - 0,75 кВ эфф. переменного тока/мин.

Сопротивление изоляции - не менее 100 МОм.

Время самопрогрева измерителей - 15 мин.

Регулирование чувствительности усилителей - плавно потенциометром; ступенчато1:1, 1:5, 1:10, 1:100 делителем.

Погрешность делителя - ±1 дБ.

Рабочая часть экрана - 200×150 мм.

Толщина сфокусированной линии - не более 1,5 мм.

Режим работы Х1-19А - непрерывный в течении 8 ч.

Габаритные размеры - 494×385×620 мм (с упаковкой - 880×1000×1230 мм).

Масса - не более 50 кг; (с упаковкой - 120 кг).

Среднее время безотказной роботы - не менее 700 ч.

Условия эксплуатации Х1-19А:

Температура окружающей среды - от 10° С до 35° С.

Относительная влажность, при температуре 30° С - до 80%.

Атмосферное давление - 100±4 кПа (750±30 мм рт.ст.).

Питание Х1-19А:

- напряжение - 220±22 В;

- частота - 50±0,5 Гц;

- гармоник - 5%.

Мощность измерителя - не более 300 В·А.

Напряжение радиопомех измерителей АЧХ Х1-19А:

- от 0,5 мГц до 2,5 МГц - 74 дБ;

- от 2,5 МГц до 30 МГц - 66 дБ.

Напряженность поля радиопомех (от 30 МГц до 300 МГц) - не более 46 дБ.
