Прибор для исследования амплитудно-частотных характеристик Х1-49

Также этот прибор может называться: Х149, Х 149, x1-49, x149, x 149, kh1-49, kh149, kh149.

Х1-49 прибор для исследования амплитудно-частотных характеристик предназначен для исследования и определения некоторого перечня параметров отдельных радиоустройств.

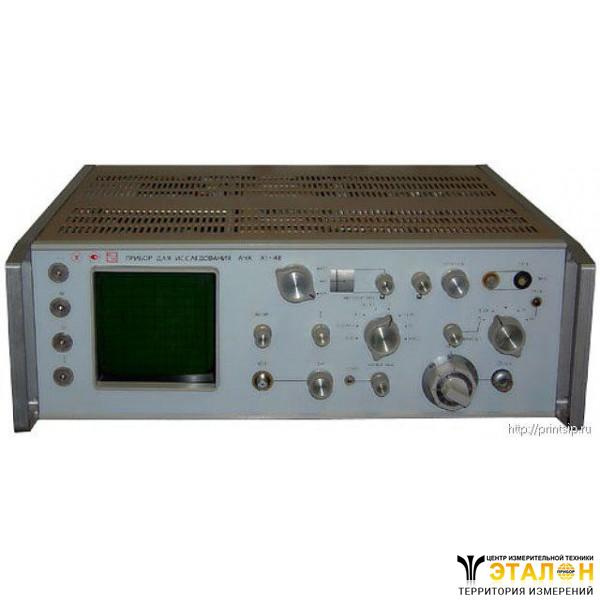

Приборы Х1-49 состоят из двух блоков: измерителя X1-48 и селективного преобразователя, обеспечивающего расширение пределов измерения относительных амплитуд.

Технические характеристики Х1-49:

Диапазон частот - от 0,1 МГц до 150 МГц.

Поддиапазоны - от 0,1 МГц до 1,5 МГц; от 1 МГц до 15 МГц; от 10 МГц до 150 МГц.

Полоса качания частоты:

- максимальная - весь поддиапазон;

- минимальная - не менее 2 кГц (от 0,1 МГц до 1,5 МГц), не менее 20 кГц (от 1 МГц до 15 МГц), не менее 200 кГц (от 10 МГц до 150 МГц).

Погрешность определения частоты прибора Х1-49 - ± (0,0003f+0,05df) Гц.

Выходное напряжение ГКЧ при нагрузке 50 Ом - не менее 0,5 В.

Неравномерность собственной АЧХ в максимальной полосе качания:

- в линейном масштабе - не более ±0,4 дБ (до 30 МГц); ±0,5 дБ (выше 30 МГц);

- в логарифмическом масштабе - ± 1,5 дБ (до 30 МГц); ±2 дБ (выше 30 МГц).

Пределы регулировки выходного напряжения ГКЧ с дискретностью через 1 дБ и 10 дБ - от 0 до 70 дБ.

Неравномерность уровня выходного напряжения - ± 1 дБ.

Отклонение частотного масштаба от линейного закона на экране ЭЛТ в каждом поддиапазоне - не более ±5.

Величина выходного напряжения генератора качающейся частоты (ГКЧ) при работе на согласованную нагрузку 50 Ом - не менее 0,5 В.

Неравномерность уровня выходного напряжения ГКЧ при работе на согласованную нагрузку 50 Ом в максимальной полосе качания - не более ±1 дБ.

Пределы регулировки выходного напряжения ГКЧ и входного напряжения преобразователя селективного - от 0 до -70 дБ ступенями через 1 и 10 дБ.

Погрешность ослабления выходного напряжения в Х1-49 - не более ±0,55 (до 3 дБ); ±0,9 (до 10 дБ); ±1,9 (до 30 дБ); ±2,9 (до 50 дБ); ±3,9 (до 70 дБ).

Погрешность измерения относительной амплитуды согласованных четырехполюсников (при К_СТ не менее 1,3) в децибелах при максимальной полосе качания на экране прибора в линейном масштабе - не более ±(0,4 А +0,1 А), где А - относительная амплитуда в измеряемой точке, дБ;

- в логарифмическом масштабе - не более ±2,5 дБ;

- в динамическом диапазоне на частотах от 0,5 МГц до 150 МГц - от 0 до 70 дБ;

- на частотах ниже 0,5 МГц - от 0 до 50 дБ.

Параметры импульса запуска внешнего частотомера для измерения частоты ГКЧ при сопротивлении нагрузки не менее 1 кОм и емкости нагрузки не более 50 пФ следующие:

- полярность - отрицательная;

- длительность на уровне 0,5 - не менее 5 мкс;

- длительность переднего фронта - не более 2 мкс;

- амплитуде - от 10 В до 20 В.

Чувствительность по КВО с высокоомной детекторной головкой - не менее 0,3 мм/мВ.

Входное сопротивление КВО без детекторной головки - не менее 100 кОм.

Входное сопротивление КВО с высокоомной детекторной головкой на частоте 100 МГц - не менее 5 кОм и емкость - не более 3 пФ.

Приборы Х1-49 имеют выход на двух координатный самописец и вход для внешнего управления частотой.

Параметры напряжений:

- с выхода X - пилообразное напряжение положительной полярности с амплитудой - не менее 5 В;

- с выхода У - постоянное напряжение с пределами изменения не менее чем от +5 В до -5 В.

Пределы изменения управляющего напряжения - не более чем от 0 до -10 В.

Электрическая изоляция цепи сетевого питания относительно корпуса Х1-49 выдерживает без пробоя переменное испытательное напряжение (в нормальных условиях) - 1000 В.

Сопротивление изоляции указанной цепи прибора относительно корпуса - не менее 20 МОм.

Время самопрогрева прибора Х1-49 - 15 мин.

Напряжение индустриальных радиопомех:

- в диапазоне частот от 0,15 МГц до 0,5 МГц - 80 дБ;

- в диапазонах частот от 0,5 МГц до 2,5 МГц - 74 дБ;

- в диапазонах частот от 2,5 МГц до 30 МГц - 66 дБ;

- в диапазоне частот от 30 МГц до 150 МГц - не более 46 дБ.

Динамический диапазон воспроизведения:

- в линейном масштабе - 14 дБ;

- в логарифмическом масштабе Х1-49 - 80 дБ.

Длительность периодов автоматического качания (ручной запуск) - 0,08 с; 1 с; 10 с; 40 с.

Чувствительность канала вертикального отклонения - 3 мм/мВ.

Наработка на отказ - не менее 1500 ч.

Средний срок службы - 5 лет.

Средний ресурс - 5000 ч.

Потребляемая мощность - 160 В·А.

Габаритные размеры приборов Х1-49:

- измерителя АЧХ - 490?482?175;

- преобразователя - 490?475?135.

Масса прибора:

- измерителя АЧХ - 25 кг;

- преобразователя - 15 кг.

Условия эксплуатации Х1-49:

Температура окружающего воздуха - от 5° С до +40° С (от 278 К до 313 К).

Относительная влажность при 30° С (303 К) - до 95%.

Атмосферное давление - 750±30 мм рт. ст (100±4 кН/м²).

Переходные условия в не рабочем состоянии:

- минимальная температура окружающей среды - минус 50° С;

- максимальная температура окружающей среды - 60° С;

- атмосферное давление - 460 мм рт. ст.

Напряжение сети питания - 220±22 В.

Частота сети питания Х1-49 - 50±0,5 Гц.

Содержание гармоник - до 5%.
