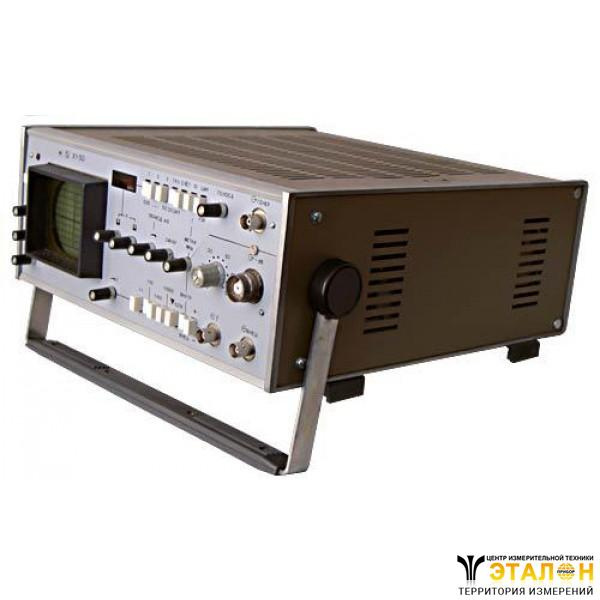

Прибор Х1-50 (Измеритель АЧХ, Х1 50, Х150, x1-50, x1 50, x150)

Диапазон частот 0,36-1002МГц (0,36-436, 434-636 и 636-1002МГц)
полоса качания: в узкополосном режиме 0,5-20МГц, в широкополосном 0,01fмакс – весь поддиапазон.
Экран 50х40, собственные частотные метки. Выходное напряжение ГКЧ 100мВ.
Регулировка выходного напряжения ГКЧ от 0 до 50дБ, КСВН ≤1,8 (при 30МГц и более);
режим осциллографа (Кразв от 50мкс до 100мс)

Приборы Х1-50 для исследования амплитудно-частотных характеристик предназначены для исследования и настройки АЧХ ВЧ и СВЧ узлов телевизионных приемников с воспроизведением АЧХ на экране ЭЛТ, а также для настройки линейности телевизионного изображения.

Измеритель АЧХ Х1-50 может применяться в лабораторных и цеховых условиях, а также в ремонтных органах и на квартирах владельцев телевизоров.

Условия эксплуатации прибора:

а) рабочие:

температура окружающей среды от 283 до 308 К (от +10 до +35 °С);

относительная влажность воздуха 80 % при температуре 298 К (+25 °С);

атмосферное давление 86 - 106 кПа (650 - 800 мм рт.ст.); напряжение питающей сети (220±22) В частотой 50 Гц;

б)предельные:

температура окружающей среды от 223 до 323 К (от -50 до +50 °С);

относительная влажность воздуха 95 % при температуре 298 К (+25 °С).

Технические данные

Рабочий диапазон частот 0,4МГц - 1000 МГц перекрывается тремя поддиапазонами:

I от 0,4 до 435 МГц;

II от 435 до 635 МГц;

III от 635 до 1000 МГц.

Полоса качания частоты регулируется плавно от минимальной не более 0,5 МГц до максимальной не менее 20 МГц в узкополосном режиме качания и от не более 0,01 f_макс до полного поддиапазона - в широкополосном режиме качания, где f_макс - максимальная частота поддиапазона, Гц.

В приборе Х1-50 предусмотрены собственные частотные метки через 1и 10 МГц и возможность получения частотной метки от внешнего генератора. Размах частотных меток по вертикали на экране прибора не менее 5 мм. Внешняя метка формируется от напряжения ВЧ, не превышающего 0,5 В.

Примечание. Во всем рабочем диапазоне частот на экране прибора допускается наличие уровня шумов и паразитных меток, размах которых по вертикали не превышает 0,5 размаха соседних основных меток.

Погрешность измерения частоты з точках, отмечаемых собственными частотными метками через 1МГц и 10МГц, не выходит за пределы ±(3·10^-4f + 0,05Δf +0,05·10⁶ Гц), а в точках, отмечаемых внешними метками, не выходит за пределы ±(Δ_Г+0,02Δf + 0,01·10⁶ Гц), где f - частота в измеряемой точке, Гц; Δf - установленная полоса качания, Гц; Δ_Г- абсолютная погрешность частоты внешнего генератора, Гц.

Погрешность измерения частоты на экране прибора с помощью собственных частотных меток не выходит за пределы ±(3·10^-4f + 0,1Δf).

Отклонение частотного масштаба на экране прибора от линейного закона при максимальной узкой полосе качания не выходит за пределы ±10 %, а при максимальной широкой полосе качания не выходит за пределы ±20 %.

Погрешность цифрового отсчета центральной частоты в точке, отмечаемой светящейся точкой, на экране прибора не выходит за пределы ±2 МГц.

Кратковременная нестабильность частоты за 5 мин на экране прибора не превышает 1·10^-3f_макс. Ширина спектра вблизи несущей на уровне минус 10 дБ не превышает 0,2Δf_мин, где Δf_мин- минимальная полоса качания, Гц. Выходное напряжение ГКЧ на согласованной нагрузке 75 Ом не менее 100 мВ.

Неравномерность собственной АЧХ при работе с согласованной детекторной головкой не выходит за пределы: в максимальной узкой полосе качания ±0,5 дБ; в каждом поддиапазоне ±1,5 дБ.

Пределы плавной регулировки выходного напряжения ГКЧ от 0 до минус 50 дБ. Погрешность ослабления выходного напряжения не выходит за пределы ±5 дБ.

Уровень гармоник и паразитных колебаний выходного напряжения ГКЧ не менее минус 20 дБ от уровня первой гармоники выходного сигнала.

Степень запирания ГКЧ во время обратного хода не менее 40 дБ. Выходное сопротивление ГКЧ для частот до 30 МГц равно (75±20) Ом. КСВН выхода ГКЧ для частот выше 30 МГц не превышает 1,8 во всех поддиапазонах.

Период качания частоты при работе в режиме ГКЧ равен (20±6) мс. Период развертки при работе в осциллографическом режиме регулируется в пределах от 50·10^-3 до 100 мс, перекрывается тремя поддиапазонами и регулируется плавно:

1) от не более 50 до не менее 500 мкс;

2) от не более 0,4 до не менее 7 мс;

3) от не более 6 до не менее 100 мс.

Чувствительность по КВО прибора без детектора не менее 10 мм/мВ. Напряжение внутреннего калибратора (10±1,5) мВ частотой (50±0,5) Гц.

Величина фона и уровень шумов на рабочей части экрана прибора при максимальной чувствительности КВО не превышает 3 мм.

Чувствительность по КВО прибора по входу согласованной детекторной головки не менее 1 мм/мВ (эффективное значение).

Чувствительность по КВО регулируется в пределах от 0 до минус 80 дБ. Погрешность ослабления входного ступенчатого делителя через 20 дБ не выходит за пределы ±1 дБ. Пределы регулировки плавного делителя не менее 20 дБ.

Отклонение от линейного закона амплитудной характеристики КВО прибора без детектора не выходит за пределы ±15 %. Полоса пропускания КВО при работе прибора в осциллографическом режиме на уровне минус 3 дБ: нижняя частота не более 0,7 Гц; верхняя частота не менее 400 кГц.

Входное сопротивление КВО прибора без детекторной головки не менее 100 кОм и входная емкость не более 150 пФ. Входное сопротивление КВО прибора с высокоомной детекторной головкой не менее 10 кОм и входная емкость не более 3 пФ. Синхронизация развертки в осциллографическом режиме при максимальной чувствительности КБО обеспечивается от напряжения 5 мВ и более. Синхронизация обеспечивается при изменении частот на ±3 %.

При работе в осциллографическом режиме имеется гашение луча обратного хода на экране прибора. В приборе Х1-50 предусмотрен формирователь телевизионного сигнала для создания на экране телевизора на черном фоне 12 белых вертикальных линий и 11 горизонтальных линий.

В приборе Х1-50 предусмотрен выход напряжения постоянного тока. Напряжение регулируется от 0 до минус (12±0,2)В на нагрузке не менее 10 кОм.

Размеры рабочей части экрана прибора, мм: ширина (50±1); высота (40±1). Толщина сфокусированной линии развертки электронного луча на экране прибора не превышает 1 мм. Электрическая изоляция цепи сетевого питания относительно корпуса прибора выдерживает без пробоя переменное испытательное напряжение 1500 В в нормальных условиях. Сопротивление изоляции указанной цепи прибора относительно корпуса не менее 20 МОм.

Прибор Х1-50 обеспечивает свои технические характеристики в пределах норм после времени самопрогрева, равного 15 мин. Прибор Х1-50 сохраняет свои технические характеристики в пределах норм при питании его от сети переменного тока напряжением (220±22) В частотой (50±0,5) Гц.

Мощность, потребляемая прибором от сети при номинальном напряжении, не превышает 70 ВА. Прибор Х1-50 допускает непрерывную работу в рабочих условиях в течение 16 ч при сохранении своих технических характеристик в пределах норм.

При этом обеспечиваются нормальные режимы ЭВП, ППП, деталей и элементов в пределах установленных норм. Прибор Х1-50 сохраняет свои технические характеристики в пределах норм после замены в нем ЭЛТ 8Л07И.

Напряжение индустриальных радиопомех не превышает 74 дБ в диапазоне частот от 0,5МГц до 2,5МГц и не превышает 66 дБ в диапазоне частот от 2,5МГц до 30 МГц.

Напряженность поля индустриальных радиопомех в диапазоне частот от 30 до 300 МГц не превышает 46 дБ. Нормальные условия эксплуатации прибора следующие: температура окружающей среды (293±5) К [(20±5) °С]; относительная влажность воздуха (65±15) %; атмосферное давление (100±4) кПа [(750±30) мм рт.ст.]; напряжение сети (220±4,4) В частотой 50 Гц.

Наработка на отказ не менее 3000 ч. Габаритные размеры не более: прибора 335x332x133 мм; комплекта комбинированного 227x147x110 мм; прибора в транспортной таре 744x550x354 мм. Масса не более: прибора 8,5 кг; комплекта комбинированного 5,0 кг; прибора в транспортной таре 44 кг. Прибор Х1-50 допускает хранение в отапливаемом хранилище в течение 6 месяцев.
