Описание

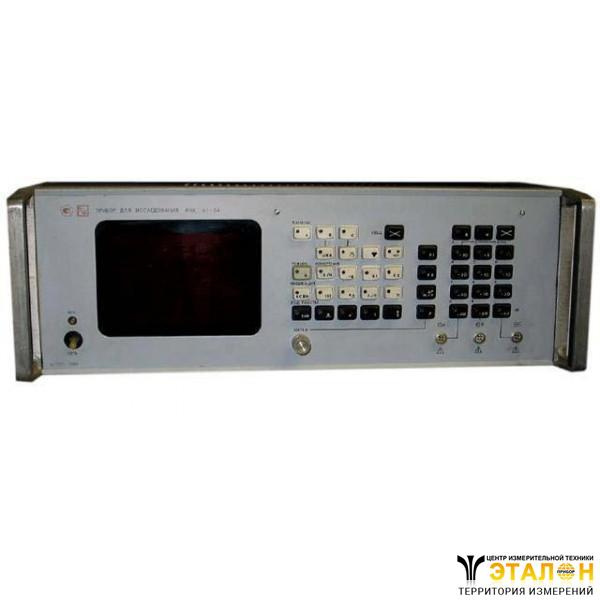

Прибор для исследования амплитудно-частотных характеристик Х1-54 (Х154, Х-1-54, Х 1 54, x1-54, Х-154, Х 154, Х1 54, x154, x-1-54, x 1 54, x-154, x 154, x1 54)

Прибор для исследования амплитудно-частотных характеристик X1-54 предназначен для наблюдения и измерения амплитудно-частотных характеристик (АЧХ) радиоустройств с цифровым отсчетом измеряемых величин и воспроизведением АЧХ на экране осциллографического индикатора. Измерительный тракт прибора имеет коаксиальные разъемы канала 7/3,04мм с волновым сопротивлением 50 Ом.

Технические характеристики приборов приборы для исследования амплитудно-частотных характеристик Х1-54:

Температура окружающей среды от 5?С до 40°С (от 278К до 313К);

Относительная влажность воздуха до 98 % при температуре 25°С (298К);

Атмосферное давление от 60кПа до 100кПа (от 450мм.рт.ст до 750мм.рт.ст.);

Рабочий диапазон частот Х1-54 - 0,1МГц-150МГц (0,1МГц-5,7МГц, 5,6МГц-150МГц);

Погрешность измерения частоты должна соответствовать выражению ±(3?10^-4?+0,05??)Гц при предельных ее значениях от ±280Гц до ±6кГц в 1 поддиапазоне и от ±2,5кГц до ±150кГц во 2 поддиапазоне;

Полоса качания прибора изменяется в пределах от минимальной до максимальной в соответствии с приведенными в табл. 1;

Таблица 1 Полоса качания прибора Х1-54

Поддиапазон	Полоса качания
	Минимальная	Максимальная
0,1МГц-5,7МГц	1,5?10³Гц-1,5МГц	весь поддиапазон
	15?10³Гц-5,7МГц
5,6МГц-150МГц	15?10³Гц-15МГц	весь поддиапазон
	150?10³Гц-150МГц

Ширина спектра вблизи несущей выходного сигнала ГКЧ на уровне -10дБ не должна быть более 450Гц, 3?10^-3Гц;

Отклонение частотного масштаба на экране прибора от линейного закона в каждом поддиапазоне не превышает ±5%;

Величина выходного напряжения (мощности) ГКЧ, измеренная на согласованной нагрузке 50 Ом, составляет не менее 225мВ (1мВт);

Пределы регулировки выходного напряжения ГКЧ составляют от 0дБ до -50дБ (относительно максимального уровня) ступенями через 10дБ с погрешностью не более ±(0,5+0,04А)дБ, где А - величина, численно равная значению введенного ослабления, в дБ;

Неравномерность уровня выходного напряжения (мощности) ГКЧ в каждом поддиапазоне частот при работе его на согласованную нагрузку не превышает ±1,5дБ;

Неравномерность собственной АЧХ в максимальной полосе качания Х1-54 в режиме калибровки прибора не превышает ±0,4дБ;

Погрешность измерения относительной амплитуды согласованных четырехполюсников в полосе качания прибора не превышает:

1) в линейном масштабе в динамическом диапазоне от 0дБ до 20дБ - ±(0,4+0,05А)дБ, где А - величина, численно равная значению относительной амплитуды в измеряемой точке, в дБ;

2) в логарифмическом масштабе - 1,5дБ - в динамическом диапазоне от 20дБ до 70дБ при гетеродинном способе преобразования и от 20дБ до 30дБ при широкополосном амплитудном детектировании (работа прибора со смесителем измерительным или согласованной детекторной головкой соответственно).

Пределы измерения Х1-54 относительной амплитуды составляют не менее:

1) 120дБ при динамическом диапазоне воспроизведения не менее 70дБ для гетеродинного способа преобразования;

2) 80дБ при динамическом диапазоне воспроизведения не менее 30дБ для широкополосного амплитудного детектирования;

Выходное сопротивление ГКЧ на частотах до 30МГц равно 50 Ом±10 Ом. КСВН выхода ГКЧ на частотах более 30МГц не превышает 1,3;

КСВН внешних измерительных узлов прибора Х1-54 (головки детекторной согласованной, измерительного смесителя, пары аттенюаторов-переходов 50 Ом-75 Ом не превышает 1,2;

Уровень паразитных составляющих выходного сигнала ГКЧ не превышает -25дБ;

Входное сопротивление высокоомной детекторной головки на частоте 100МГц составляет не менее 2кОм, а входная емкость не более 4пФ;

Электрическая изоляция между входом сетевого разъема и корпусом прибора выдерживает без пробоя и поверхностного перекрытия испытательное напряжение переменного тока 1500В;

Электрическое сопротивление изоляции "вход сетевого разъема - корпус" составляет не менее 20 МОм в нормальных условиях;

Прибор Х1-54 обеспечивает свои технические характеристики в пределах установленных норм по истечении времени установления рабочего режима, равного 15мин;

Прибор допускает непрерывную работу в рабочих условиях в течение времени не менее 16ч при сохранении своих технических характеристик в пределах установленных норм;

Прибор сохраняет свои технические характеристики в пределах установленных норм, при питании его от сети переменного тока напряжением 220В±22В, частотой 50Гц±1Гц;

Мощность, потребляемая прибором Х1-54 от сети питания при номинальном напряжении, не превышает 320В?А;

Габаритные размеры:

- ГКЧ - 488х481х93мм;

- индикатора - 488х505х173мм;

Масса Х1-54:

- ГКЧ - 14кг;

- индикатора - 22кг.
