Описание

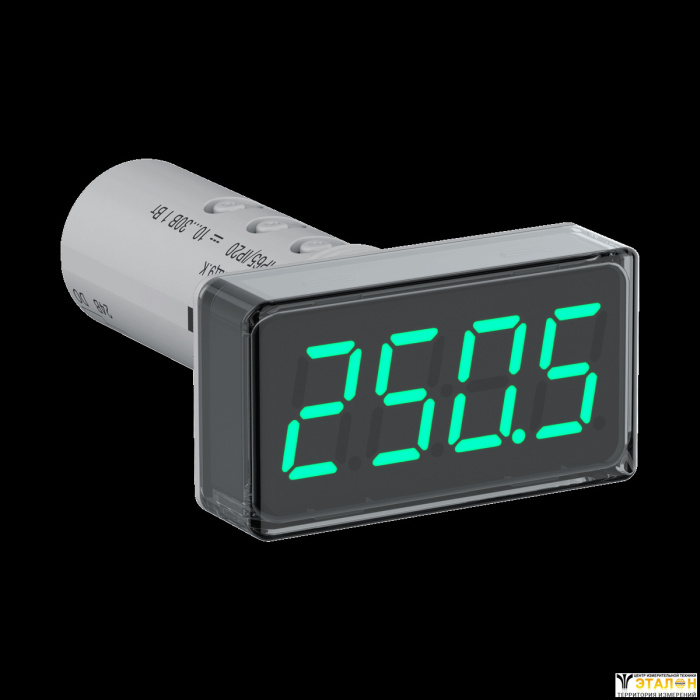

Измерители технологических параметров линейки ИТП-1х предназначены для контроля и отображения на цифровом индикаторе унифицированных сигналов тока и напряжения, поддерживают работу со стандартными датчиками температуры без применения нормирующих преобразователей. Приборы ИТП-14 и ИТП-16 оснащены функцией сигнализации и выполнены в компактных, удобных для монтажа корпусах.

Измеряемые сигналы ИТП-11

Ток: 4…20 мА с питанием от сигнала

Измеряемые сигналы для ИТП-14

Ток: 0…20 мА, 0…5 мА, 4…20 мА.
Напряжения: 0…10 В, 2…10 В.

ИТП-16 поддерживает градуировки

Термоэлектрических преобразователей: L (ГОСТ 8.525 и DIN43710), K, J, N, T, S, R, B, A(1-3).
Термометров сопротивления: M, Cu, П, Pt, Ni при 50, 100, 500, 1000 Ом.

Функциональные возможности приборов ИТП

Контроль температуры или другой физической величины (давления, влажности, уровня и т. п.).
Масштабирование измеренного сигнала в нужные единицы измерения (для ИТП-11, ИТП-14).
Возможность вычисления квадратного корня (для ИТП-11, ИТП-14).
Индикация аварии при обрыве входного сигнала или выхода за указанные границы.
Возможность мигания индикатора при входе измеряемой величины в критическую зону*.
Выходное устройство для сигнализации или управления 200 мА 42 В (для ИТП-14, ИТП-16).
Питание:
- от внешнего источника постоянного напряжения 24 В (для ИТП-14, ИТП-16);
- от токовой петли, падение напряжения 4 В (для ИТП-11 в щитовом корпусе)**.
Крепление:
- на дверцу щита в отверстие 22 мм;
- на стену (для ИТП-11);
- DIN-рейку (для ИТП-11);
- на трубу (для ИТП-11).
Самозажимные клеммные соединители (для ИТП-14, ИТП-16).
Красная или зеленая индикация (оговаривается при заказе).
Эксплуатация при температуре окружающий среды: от -40 до +60 °С.
Гарантийный срок эксплуатации: 2 года.
Межповерочный интервал:
- ИТП-11 – 3 года
- ИТП-14, ИТП-16 – 5 лет

Внимание: для приборов ИТП-11.х.Н3 (настенное исполнение):
* функция мигания индикатора отсутствует;
**падение напряжения при питании от измеряемого сигнала составляет 10 В.

Основные технические характеристики

Наименование	ИТП-11	ИТП-14	ИТП-16
	Измеритель 4…20 мА с питанием от изменяемого сигнала	Измеритель унифицированных сигналов с внешним питанием	Измеритель термопар и термосопротивлений с внешним питанием
Питание
Напряжение питания	Токовая петля датчика 4…20 мА, не более 4 В	10…30 В постоянного тока (номинал. напряжение 24 В), потребляемая мощность не более 1 Вт
Характеристики входных сигналов
Количество каналов измерения	1	1	1
Тип входного сигнала	4…20 мА	Ток 0...5 мА, 0(4)…20 мА Напряжение 0(2)…10 В	См. таблицу «Характеристики измерительных датчиков»
Входное сопротивление при измерении напряжения, не более	-	250 кОм
Время опроса входа, не более	1 с	0,3 с	1 с
Метрологические характеристики
Пределы основной приведенной погрешности, %	±(0,2+N), где N – единица последнего разряда, выраженная в процентах от диапазона преобразования	±0,25	±0,25 – при работе с ТС, унифицированными сигналами напряжения; ±0,5 – при работе с ТП
Характеристики выходных сигналов
Количество выходных устройств	-	1	1
Типы выходных устройств	-	Транзисторный ключ n-p-n типа: - максимальный постоянный ток нагрузки 200 мА - максимальное напряжение постоянного тока 42 В
Конструктивные исполнения
Габаритные размеры	Щитовой Щ9: 26×48×65 мм Настенный Н3: 70×50×28 мм	Щитовой Щ9: 26×48×65 мм
Условия эксплуатации
Диапазон рабочих температур	-40…+80 ⁰С	-40…+60 ⁰С
Относительная влажность воздуха	Не более 80 %, при +35 °С и более низких температурах без конденсации влаги
Атмосферное давление	От 84 до 106,7 кПа
Устойчивость к механическим воздействиям	Прибор соответствует группе исполнения N2 по ГОСТ Р 52931–2008
Устойчивость к электромагнитным воздействиям	Прибор соответствует оборудованию класса А по ГОСТ Р МЭК 61326-1-2014
Характеристики надежности
Степень защиты корпуса:
– настенный Н3	IP65
– щитовой Щ9 (со стороны лицевой панели)	IP65
– щитовой Щ9 (со стороны клемм)	IP20
Средняя наработка на отказ	100000 ч
Средний срок службы	12 лет

Характеристики измерительных датчиков

Обозначение на индикаторе	Условное обозначение датчика	Диапазон измерений, °С
Термопреобразователи сопротивления по ГОСТ 6651-2009
c50	Cu50 (α¹⁾=0,00426°С^-1)	-50 …+200
c.50	50М (α=0,00428 °С^-1)	-180 …+200
P50	Pt50 (α=0,00385 °С^-1)	-200…+850
P.50	50П (α=0,00391 °С^-1)	-200…+850
c100	Cu100 (α=0,00426°С^-1)	-50 …+200
c.100	100М (α=0,00428 °С^-1)	-180 …+200
P100	Pt100 (α=0,00385 °С^-1)	-200…+850
P.100	100П (α=0,00391 °С^-1)	-200…+850
N100	Ni100 (α=0,00617 °С^-1)	-60…+180
P500	Pt500 (α=0,00385 °С^-1)	-200…+850
P.500	500П (α=0,00391 °С^-1)	-200…+850
c 500	Cu500 (α=0,00426 °С^-1)	-50 …+200
c .500	500М (α=0,00428 °С^-1)	-180 …+200
n500	Ni500 (α=0,00617 °С^-1)	-60…+180
c1E3	Cu1000 (α=0,00426°С^-1)	-50…+200
c.1E3	1000М (α=0,00428°С^-1)	-180…+200
P1E3	Pt1000 (α=0,00385°С^-1)	-200…+850
P.1E3	1000П (α=0,00391°С¹)	-200…+850
n1E3	Ni1000 (α=0,00617°С¹)	-60…+180
Пирометры сумм. излучения по ГОСТ 10627-71
PK15	РК-15	+400…+1500
PK20	РК-20	+600…+2000
PC20	РС-20	+900…+2000
Сигнал напряжения по ГОСТ 26.011-80
0-1	0...1 В
Сигнал напряжения
50.50	-50...+50 мВ
Термоэлектрические преобразователи по ГОСТ Р 8.585-2001
tP.L	TХК (L)	-200...+800
tP.KA	TХА (К)	-200…+1300
tP.J	TЖК (J)	-200…+1200
tP.n	TНН (N)	-200…+1300
tP.t	TМК (Т)	-250…+400
tP.S	TПП (S)	-50…+1750
tP.r	TПП (R)	-50…+1750
tP.b	TПР (В)	+200…+1800
tP.A1	TВР (А-1)	0…+2500
tP.A2	TВР (А-2)	0…+1800
tP.A3	TВР (А-3)	0…+1800
Термоэлектрические преобразователи по DIN 43710
tP.tL	TypeL	-200…+900

Примечание.
¹⁾α температурный коэффициент термометра сопротивления – отношение разницы сопротивлений датчика, измеренных при температуре 100 и 0 °С, к его сопротивлению, измеренному при 0 °С (R₀), деленное на 100 °С и округленное до пятого знака после запятой.

Функциональная схема

Функциональная схема ИТП-11

Функциональная схема ИТП-14

Функциональная схема ИТП-16

Схемы подключения

Схемы подключения ИТП-11

Подключение ИТП-11 к пассивному источнику 4...20мА

Подключение ИТП-11 к активному источнику 4...20мА

Подключение нескольких ИТП-11 к пассивному источнику 4...20мА

Схемы подключения ИТП-11.Н3

Подключение ИТП11.Н3 справа

Подключение ИТП11.Н3 слева

Сквозное подключение ИТП11.Н3 (на выбор - к клеммам 1, 4 или 2, 3)

Схемы подключения ИТП-14

Подключение питания

Подключение унифицированных сигналов тока 0…20 мА, 0…5 мА, 4…20 мА

Подключение унифицированных сигналов напряжения 0…10 В, 2…10 В

Подключение нагрузки к дискретному выходу

Схемы подключения ИТП-16

Подключение питания

Подключение первичных преобразователей

Подключение нагрузки к дискретному выходу

Развернуть полное описание

Комплект поставки

Прибор ИТП
Комплект крепежных элементов
Паспорт и гарантийный талон
Руководство по эксплуатации
Комплект наконечников
Методика поверки (по требованию заказчика)

Примечание - Изготовитель оставляет за собой право внесения дополнений в комплектность изделия.
