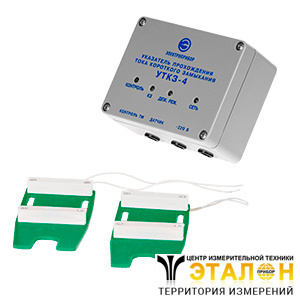

Указатель прохождения тока короткого замыкания УТКЗ-4 предназначен для запоминания информации о прохождении тока короткого замыкания в электрических сетях напряжением 6-10 кВ. Переход в «режим КЗ» (срабатывание УТКЗ) происходит при выполнении 2-х условий:
| Параметр | Значение |
| Коммутируемое напряжение на клеммах «КОНТРОЛЬ ТМ» не более, В | 250 переменного, 220 постоянного |
| Ток, коммутируемый через клеммы «КОНТРОЛЬ ТМ» не более, А | 1,0 |
| Мощность, коммутируемая через клеммы «КОНТРОЛЬ ТМ» не более, Вт (ВА) | 30 (62,5) |
| Напряжение между клеммами «ДАТЧИК» и защитной землей | фазное напряжением сети 220 В |
| Время подготовки к срабатыванию после подачи питающего напряжения на УТКЗ, не более, мс | 10 |
| Время срабатывания УТКЗ, не более, мс | 10 |
| Время сохранения работоспособности (возможности срабатывания) после отключения питающего напряжения, не менее, с | 5 |
| Время срабатывания УТКЗ при включении на КЗ не более, мс | 10 (при напряжении питания не менее 30 В) |
| Время перехода в «Дежурный режим» при включении питания после устранения КЗ, не менее, с | 25 |
| Время перехода в «Дежурный режим» при срабатывании УТКЗ в случае, если питание не отключилось, не более, с | 5 |
| Питание УТКЗ осуществляется от присоединения, которое он обслуживает | диапазон напряжения питания 80 – 264 В от сети переменного тока частотой (50±1) Гц |
| Мощность, потребляемая УТКЗ от сети питания, не более, ВА | 2 |
| Положение контактов на клеммах «КОНТРОЛЬ ТМ» относительно контакта «COM»: - любое - замкнутое «NC», разомкнутое «NO» - разомкнутое «NC», замкнутое «NO» | перед введением в эксплуатацию (исходное состояние); после подключения сети питания по окончании времени подготовки УТКЗ к работе (дежурный режим); после срабатывания УТКЗ (режим КЗ); |
| Сигнализация о состоянии УТКЗ при нажатии кнопки «КОНТРОЛЬ»: - зеленый светодиод «ДЕЖ РЕЖ.» - красный светодиод «КЗ» | дежурный режим; режим короткого замыкания |
| Время непрерывной работы УТКЗ в рабочих условиях | не ограничено |
| Масса, кг | 0,35 |
| Габаритные размеры, мм: - УТКЗ-4 - Датчик тока - Толщина пластины датчика тока | 115 х 92 х 55; 160 х 65 х 22; 2,0 |
| Условия эксплуатации: - температура окружающего воздуха - относительная влажность воздуха - атмосферное давление | от -30°C до +45°C до 90% при 30°C 60-106,7 кПа (460-800 мм рт. ст.) |
| № | Наименование | Количество |
| 1 | Указатель прохождения тока короткого замыкания УТКЗ-4 | 1 |
| 2 | Пластина датчика тока | 2 |
| 3 | Датчик ИО102-2 (геркон и магнит) | 2 |
| 4 | Зажим винтовой 1,0-2,5мм2 | 4 |
| 5 | Уплотнитель корпуса | 1 |
| 6 | Винт М4х20 | 4 |
| 7 | Гайка М4 | 4 |
| 8 | Шайба ⌀4 | 4 |
| 9 | Винт М3х20 | 8 |
| 10 | Гайка М3 | 8 |
| 11 | Шайба ⌀3 увеличенная | 8 |
| 12 | Руководство по эксплуатации | 1 |
| 13 | Упаковка | 1 |
