Также этот прибор может называться: И112, И1 12, i1-12, i1 12, i112.

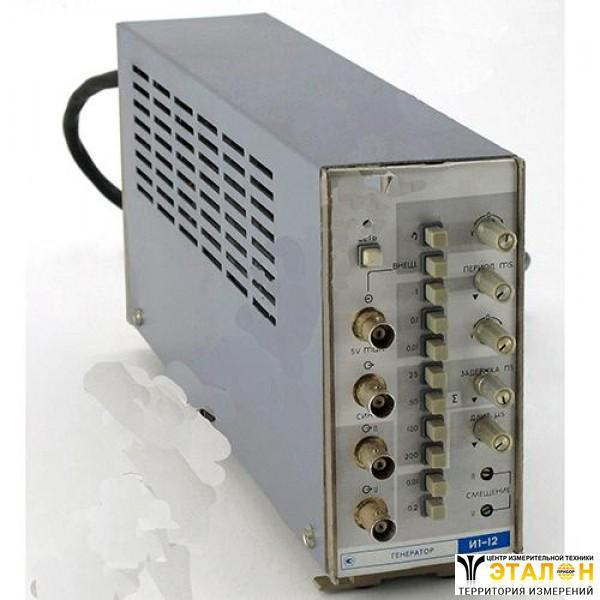

И1-12 генератор перепада напряжения предназначен для проверки параметров переходной характеристики (времени нарастания, величины выброса на вершине, неравномерности вершины) сверхширокополосных стробоскопических осциллографов и другой сверхширокополосной аппаратуры, а также СВЧ-устройств в лабораториях и цеховых условиях.
Калибраторы И1-12 являются средством метрологического обеспечения серийного выпуска сверхширокополосных стробоскопических осциллографов и их проверки в процессе эксплуатации.
Технические характеристики И1-12:
Формирователи - Ф-00; Ф01; Ф-02; Ф-03; Ф-04.
Длительность фронта перепада напряжения:
- для формирователей Ф-00, Ф-01, Ф-02 - не более 50 пс;
- для формирователя Ф-03 - 100±20 пс;
- для формирователя - Ф-04 - не более 70 пс.
Внешняя нагрузка - 50±1 Ом.
Полярность импульсов прибора:
- положительный - для формирователей Ф-00, Ф01, Ф-03, Ф-04;
- отрицательный - для формирователя Ф-02.
Поддиапазоны регулировки периода повторения основных импульсов - 0,01 мс; 0,1 мс; 1 мс.
Погрешность установки поддиапазонов:
- для поддиапазонов в 1 мс и в 0,1 мс - ±0,15 мс;
- для поддиапазона в 0,01 - от +0,05 мс до -0,15мс.
Запас по перекрытию поддиапазонов приборов генераторы И1-12- не менее 8%.
Поддиапазоны длительности основных импульсов - 0,01 мкс; 0,2 мкс.
Погрешность установки длительности основного импульса:
- для поддиапазона в 0,01 мкс - ±3 нс;
- для поддиапазона в 0,2 мкс - не более ±0,2 мкс.
Длительность фронта перепада напряжения при номинальной внешней нагрузке:
- для формирователей Ф-00, Ф-01, Ф-02 - не более 50 пс;
- для формирователя Ф-03 - 100±20 пс;
- для формирователя - Ф-04 - не более 70 пс.
Амплитуда импульсов полярностей при номинальной внешней нагрузке:
- для формирователей Ф-00, Ф-03, Ф-04 - не менее 0,2 В;
- для формирователей Ф-01, Ф-02 - не менее 0,4 В.
Постоянная составляющая напряжения импульсов полярностей на выходе при номинальной внешней нагрузке:
- для формирователей Ф-00, Ф-03, Ф-04 - не более 0,09 В;
- для формирователей Ф-01, Ф-02 - не более 0,18 В.
Параметры синхроимпульсов при номинальной внешней нагрузке:
- максимальная амплитуда - не менее 1 В;
- длительность фронта при максимальной амплитуде - не более 2 нс;
- фиксированная длительность синхроимпульса - от 0,1 мкс до 0,3 мкс.
Регулируемый временной сдвиг между серединами фронтов синхроимпульса и основного импульса - не менее 25 нс.
Фиксированные значения временного сдвига И1-12 - 25 нс; 50 нс; 100 нс; 200 нс.
Погрешность установки в одной калиброванной точке поддиапазонов - ±20% основного импульса.
Паразитная модуляция временного сдвига от 30 нс до 60 нс между синхроимпульсом и основным импульсом - не более 30 пс.
Запуск калибратора И1-12 осуществляется:
- импульсами обеих полярностей амплитудой - от 1 В до 5 В; длительностью фронта - не более 0,01 мкс; периодом повторения - от 0,01 мс до 10 мс при длительности импульсов - от 0,02 мкс до 1 мкс;
- однократным ручным пускателем (кнопкой).
Максимальная амплитуда испытательного напряжения для электрической изоляции цепи - 1500 В.
Максимальная частота для электрической изоляции цепи - 50 Гц.
Сопротивление изоляции цепи:
- относительно корпуса - не менее 80 МОм;
- при повышенной влажности - не менее 5 МОм;
- при повышенной температуре - не менее 20 МОм.
Мощность, потребляемая И1-12 - 25 В·А.
Напряжение питающей сети - 220±22 В.
Частота напряжения - 50±0,5 Гц.
Содержание гармоник - 5%.
Время непрерывной работы - 8 ч.
Время самопрогрева - 5 мин.
Наработка на отказ - не менее 10 000 ч.
Средний срок службы - 10 лет.
Средний ресурс - 10 000 ч.
Срок хранения - не менее 3 лет.
Габаритные размеры - не более 80×360×153 мм.
Масса генератора И1-12 - 3,5 кг.
Прибор может быть использован в качестве источника сигналов при исследованиях качества согласования в коаксиальных трактах методом временной рефлектометрии.
Условия эксплуатации:
Температура окружающего воздуха - от -50° С до +60° С.
Относительная влажность при температуре +30° С - до 98%.
Напряжение индустриальных радиопомех:
- в диапазоне частот от 0,15 МГц до 0,5 МГц - не более 80 дБ;
- в диапазоне частот от 0,5 МГц до 2,5 МГц - не более 74 дБ;
- в диапазоне частот от 2,5 МГц до 30 МГц - не более 66 дБ.
Напряженность поля радиопомех:
- в диапазоне частот от 0,15 МГц до 0,5 МГц - 60 дБ;
- в диапазоне частот от 0,5 МГц до 2,5 МГц - 54 дБ;
- в диапазоне частот от 2,5 МГц до 300 МГц - 46 дБ.
