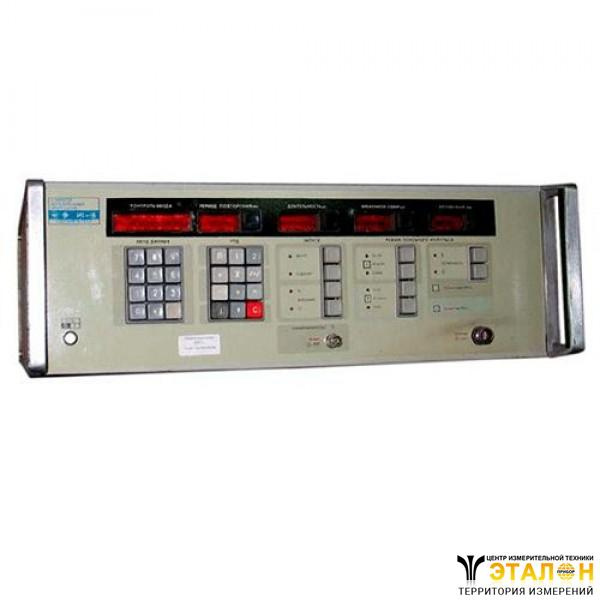

Генератор испытательных импульсов И1-18
Также этот прибор может называться: И118, И1 18, И-1-18, И 1 18, i1-18, i118, i1 18, u1-18, u1 18, u118.
И1-18 генератор испытательных импульсов предназначен для автоматизированных измерительных систем метрологического обеспечения проверки параметров ПХ осциллографов классов точности от 2 до 4 с полосой частот от 0 до 100 МГц и применяется при их разработке, серийном выпуске и проверке в процессе эксплуатации.
Генераторы И1-18 могут быть использованы для проверки ПХ линейных четырехполюсников с оговоренной полосой пропускания, а также для калибровки временных интервалов при отработке, исследованиях и проверке других радиотехнических устройств общего и специального назначения.
Технические характеристики И1-18.
Период импульсов при внутреннем запуске регулируется дискретно - от 0,01 мс до 99,99 мс.
Дискретность регулирования - 0,01 мс.
Погрешность установки периода повторения импульсов в рабочих условиях - не более 1%.
Коэффициент отражения от выхода прибора - не более 0,15.
Прибор выдает синхроимпульсы положительной полярности.
Длительность фиксирования синхроимпульсов - от 0,1 мкс до 0,3 мкс.
Амплитуда синхроимпульсов:
- на нагрузке 50±5 Ом - не более 1 В;
- на нагрузке 500±50 Ом - не более 3 В.
Длительность фронта синхроимпульсов - не более 10 нс.
Выброс на вершине синхроимпульсов, неравномерность вершины и в паузе - не более 10% амплитуды синхроимпульса.
Прибор запускается:
- импульсами обеих полярностей амплитудой от 0,5 В до 5 В с длительностью фронта не более 0,03 мкс и периодом повторения не менее 10 мкс;
- однократным ручным пускателем (кнопкой).
Сопротивление входа внешнего запуска И1-18 - 50±10 Ом.
Электрическая изоляция между закороченной цепью сети и корпусом прибора выдерживает без пробоя и поверхностного перекрытия испытательное напряжение (в нормальных условиях):
- амплитудой - 1500 В;
- частотой - 50 Гц.
Электрическая изоляция между закороченной цепью сети и корпусом прибора выдерживает без пробоя и поверхностного перекрытия испытательное напряжение (при повышенной влажности):
- амплитудой - 900 В;
- частотой - 50 Гц.
Сопротивление изоляции указанной цепи и корпусом прибора И1-18:
- в нормальных условиях - не менее 100 МОм;
- при повышенной температуре окружающей среды - не менее 10 МОм;
- при повышенной влажности окружающей среды - не менее 2 МОм.
Электрическое сопротивление между зажимом защитного заземления прибора и доступными прикосновению металлическими нетокопроводящими частями прибора - не более 0,5 Ом.
Технические характеристики в 1 режиме.
При внешнем и внутреннем запуске прибор выдает одинарную последовательность импульсов положительной или отрицательной (переключаемой) полярности со скважностью - 100±10 и более 100.
Длительность фронта импульсов (?ф) - не более 0,85 нс.
Длительность среза - не более 10 нс.
Время нарастания между уровнями 0,1 и 0,98 амплитуды - не более 2??ф.
Длительность импульсов (?) - от 0,1 мкс до 999,9 мкс.
Дискретность регулирования импульсов - 0,1 мкс.
Погрешность установки длительности импульсов в нормальных условиях - ±(0,01??+0,01) мкс.
Погрешность установки длительности импульсов в рабочих условиях:
- в диапазоне от 0,1 мкс до 0,9 мкс - ±2? (0,01??+0,01) мкс;
- в диапазоне от 1 мкс до 999,9 мкс - ±1,5? (0,01??+0,01) мкс.
Амплитуда импульсов на внешней нагрузке 50±1 Ом при нулевом значении ослабления - 20±0,6 В.
Ступенчатое ослабления амплитуды - от 0 до 59 дБ.
Дискретность установки для генератора И1-18 - 1 дБ.
Неравномерность вершины импульса на участке от 3,5 нс до 90% ее длительности, спад вершины - не более 1% амплитуды.
Выброс длительностью не более 2??ф на вершине импульса и неравномерность начальной части вершины на участке до 3,5 нс, считая с момента, соответствующего уровню 0,1 амплитуды - не более 2% амплитуды.
Временной сдвиг (задержка) между серединами фронтов синхроимпульса и основного импульса (D) регулируется дискретно - от 0,01 мкс до 99,99 мкс.
Дискретность регулирования - 0,01 мкс.
Погрешность установки временного сдвига в рабочих условиях не превышает:
- при установке временного сдвига от 0,01 мкс до 0,1 мкс - ±(0,1?D+0,01) мкс;
- при установке временного сдвига от 0,1 мкс до 99,99 мкс - ±(0,03?D+0,01) мкс.
Мгновенная нестабильность величины временного сдвига импульса от 0,01 мкс до 0,3 мкс - не более (0,0001?D+0,0001) мкс.
Технические характеристики И1-18 в 2 режиме.
При внешнем и внутреннем запуске прибор выдает одинарную последовательность импульсов положительной или отрицательной (переключаемой) полярности со скважностью - 10±1 и более 10.
Длительность фронта импульсов (?ф) - не более 100 нс.
Длительность среза - не более 200 нс.
Длительность импульсов (?) - от 1 мкс до 9999 мкс.
Дискретность регулирования импульсов - 1 мкс.
Погрешность установки длительности импульсов в рабочих условиях - не более ±(0,03??+0,1) мкс.
Амплитуда импульсов на внешней нагрузке 50±1 Ом - 5,5±0,165 В.
Ступенчатое ослабления амплитуды - от 0 до 59 дБ.
Дискретность установки - 1 дБ.
Погрешность ослабления по постоянному току для генератора И1-18:
- для ослабления 1 дБ; 2 дБ; 4 дБ; 8 дБ; 10 дБ - ±0,6 дБ;
- для ослабления 20 дБ - ±1 дБ;
- для ослабления 40 дБ - ±1,5 дБ.
Выброс на вершине и неравномерность начальной части вершины импульса (не более 0,5 мкс) - не более 1% амплитуды импульса.
Неравномерность вершины остальной части до точки 90% ее длительности и ее спад:
- в нормальных условиях - не более 0,5%;
- в рабочих условиях - не более 1% амплитуды.
Временной сдвиг (задержка) между серединами фронтов синхроимпульса и регулируется дискретно - от 0,1 мкс до 99 мкс ступенями через 0,01 мкс.
Погрешность установки временного сдвига не нормируется.
При однократном пуске прибор выдает импульс длительностью, равной времени нажатого состояния кнопки однократного пуска - от 10 с до 15 с, спад вершины импульса длительностью до 10 с не превышает 1% амплитуды.
Габаритные размеры И1-18 - 488?173?481 мм.
Масса прибора - не более 19 кг.
Генератор измеряет следующие параметры ПХ осциллографов:
- время нарастания;
- время установления;
- выброс на вершине;
- неравномерности вершины;
- спад вершины (при закрытом входе).
Условия эксплуатации И1-18.
Рабочие условия:
-температура окружающего воздуха - от +5° С до +40° С;
- относительная влажность при +25° С - до 98%.
Предельные условия:
- температура окружающего воздуха - от -60° С до +50° С;
- относительная влажность при +25° С - до 98%.
Пиковое ударное ускорение механического удара многократного действия - 98 м/с2.
Синусоидальная вибрация в эксплуатационном положении без упаковки и без амортизации:
- диапазон частот - от 1 Гц до 200 Гц;
- амплитуда ускорения - 19,6 м/с2.
