Назначение цифрового киловольтметра СКВ-2:
Киловольтметр СКВ-2 предназначен для измерений напряжений постоянного тока и действующих значений напряжений переменного тока частотой 50 Гц. Киловольтметр может использоваться для поверки измерительных трансформаторов, киловольтметров, технического обслуживания, ремонта, наладки, испытаний различных энергоустановок, как в лабораторных, так и в полевых условиях.
Цифровой киловольтметр СКВ-2 выпускается в четырех вариантах исполнения, которые отличаются характеристиками погрешности, размещением органов управления и внешним видом. Условное обозначение киловольтметра состоит из:
- наименования "Киловольтметр цифровой";
- обозначения типа киловольтметра "СКВ";
- обозначения предела измерений напряжений постоянного тока: "2" – до 2 кВ, "10" – до 10 кВ, "20" – до 20 кВ, "40" - до 40 кВ, "80" – до 80 кВ, "100" - до 100 кВ, "140" - до 140 кВ;
- обозначения вариантов исполнений: "И" - исходный, "Н" - настольный, "Г" - гаджет или "СТ" - стационарный;
- обозначения класса точности: "0,25" или "0,5";
- обозначения ТУ.
Пример условного обозначения киловольтметра с пределом измерений напряжений 40 кВ и в исходном исполнении:
«Киловольтметр цифровой СКВ-40-И РУКЮ.411116.001 ТУ».
Описание цифрового киловольтметра СКВ-2:

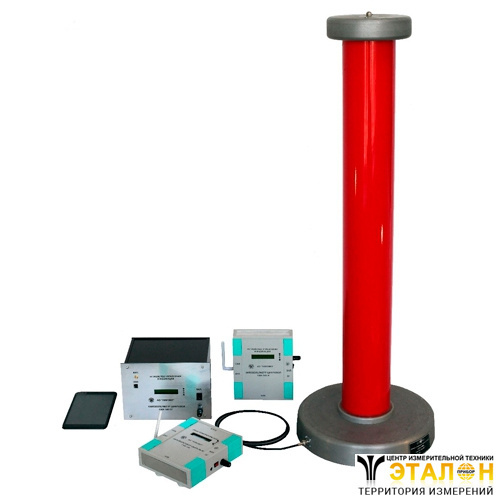

В исполнении "И" (исходный) в состав киловольтметра входят:
- ДНВ с предельным входным напряжением постоянного тока до 2 кВ, 10 кВ, 20 кВ, 40 кВ, 80 кВ, 100 кВ или 140 кВ;
- блок измерительный (БИ).
В исполнениях "Г" (гаджет), "Н" (настольный) и "СТ" (стационарный) в состав киловольтметра дополнительно входит устройство управления и индикации (УУИ).
Устройство управления и индикации позволяет осуществлять обмен с БИ и может поставляться в следующих вариантах исполнения:
- "Г" – в виде планшета или ПК с установленным ПО обмена с БИ через USB и (или) Bluetooth – интерфейсы;
- "Н" – блок в виде настольного пластмассового приборного корпуса, по конструктиву аналогичного БИ;
- "СТ" – в виде металлического приборного конструктива, предназначенного для установки в стойку или стенд.
Конструктивно ДНВ выполнен в цилиндрическом электроизоляционном корпусе, заполненном кремневым наполнителем, с высоковольтным электродом для не коронирующего подключения и металлического основания. Внутри корпуса размещены плечи высокого и низкого напряжений, состоящие из емкостно-омических сборок. БИ и УУИ вариант "Н" выполнены в пластиковом корпусе с разъемами, антенной и ЖК-дисплеем. УУИ вариант "СТ" выполнен в металлическом корпусе с разъемами, антенной и ЖК-дисплеем.
ДНВ выполняет масштабное преобразование высокого напряжение в низкое. Входной разъем БИ подключается непосредственно к выходному разъему ДНВ. Подключение БИ к ДНВ может осуществляться через штатный измерительный кабель. БИ выполняет измерение, коррекцию, расчет и отображение напряжения на входе ДНВ по его выходному напряжению. С БИ сигнал может передаваться на компьютер со специальным ПО или УУИ по интерфейсу USB или Bluetooth. Электропитание БИ осуществляется от встроенного аккумулятора.
Технические характеристики цифрового киловольтметра СКВ-2:
| Модель | Вариант исполнения | Погрешность |
| ВАРИАНТЫ ИСПОЛНЕНИЯ ЦИФРОВОГО КИЛОВОЛЬТМЕТРА СКВ-2 | ||
| СКВ-2-И-0,5 | исходный | ± 0,5% |
| СКВ-2-И-0,25 | исходный | ± 0,25% |
| СКВ-2-Н-0,5 | настольный | ± 0,5% |
| СКВ-2-Н-0,25 | настольный | ± 0,25% |
| СКВ-2-Г-0,5 | гаджет | ± 0,5% |
| СКВ-2-Г-0,25 | гаджет | ± 0,25% |
| СКВ-2-СТ-0,5 | стационарный | ± 0,5% |
| СКВ-2-СТ-0,25 | стационарный | ± 0,25% |
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | ||
| Параметр | Значение | |
| Диапазон измерений напряжений постоянного тока, кВ | от 0,01 до 2,00 | |
| Диапазон измерений напряжения переменного тока, кВ | от 0,01 до 1,40 | |
| Пределы допускаемой относительной погрешности измерений напряжения постоянного и переменного тока, % | ±(0,25+0,125 х [(Uп/Uх)-1])* или ±(0,5+0,25 х [(Uп/Uх)-1])* | |
| Номинальная частота переменного тока, Гц | 50 | |
| Условия применения: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 10 до 80 от 84 до 106 | |
| Габаритные размеры ДНВ-2А (В×Д×Г), мм, не более | 190 х 100 х 140 | |
| Габаритные размеры блока измерительного (В×Ш×Г, без учета антенны), мм, не более | 55 х 205 х 200 | |
| Габаритные размеры УУИ (В×Ш×Г, без учета антенны), мм, не более - в исполнении «Н» - в исполнении «СТ» | 55 х 205 х 200 180 х 240 х 210 | |
| Габаритные размеры в полной комплектации в транспортной таре (В×Ш×Г), мм, не более | 200 х 350 х 200 | |
| Масса ДНВ-2А, кг, не более | 1,8 | |
| Масса блока измерительного, кг, не более | 1,5 | |
| Масса УУИ, кг, не более - в исполнении «Н» - в исполнении «СТ» | 1,5 3,0 | |
| Масса в полной комплектации в транспортной таре, кг, не более | 10,0 | |
Примечание:
* Uп - предельное значение диапазона измерений напряжения; Ux – измеренное значение напряжения.
Комплект поставки СКВ-2
| № | Наименование | СКВ-2-Н-0,5, СКВ-2-Н-0,25 | СКВ-2-И-0,5, СКВ-2-И-0,25 | СКВ-2-Г-0,5, СКВ-2-Г-0,25 | СКВ-2-СТ-0,5, СКВ-2-СТ-0,25 |
| 1 | Делитель напряжения высоковольтный ДНВ-2А | 1 | 1 | 1 | 1 |
| 2 | Блок измерительный РУКЮ.411116.008 (с антенной и адаптером BNC) | 1 | 1 | 1 | 1 |
| 3 | Зарядное устройство | 1 | 1 | 1 | 1 |
| 4 | Кабель интерфейсный USB 2.0 (длина до 1,8 м) | 1 | 1 | 1 | 1 |
| 5 | Кабель измерительный РУКЮ 685641.031 (длина до 5 м) * | 1 | 1 | 1 | 1 |
| 6 | Провод заземления (длиной 2 м) РУКЮ.685666.002 | 2 | 2 | 2 | 2 |
| 7 | USB-флэш РУКЮ.00 464 с Руководством по эксплуатации киловольтметров СКВ РУКЮ 411116.001РЭ и ПО для USB и Bluetooth – интерфейсов, а также для ОС Windows и Android | 1 | 1 | 1 | 1 |
| 8 | Планшет (при использовании планшета в варианте исполнения УУИ - "Г") | - | - | 1 | - |
| 9 | Устройство управления и индикации в исполнении "Н" РУКЮ 464425.001 (с антенной) | 1 | - | - | - |
| 10 | Устройство управления и индикации в исполнении"СТ" РУКЮ 464422.001 (с антенной) | - | - | - | 1 |
| 11 | Модуль интерфейса Bluetooth | - | - | 1 | - |
| 12 | Руководство по эксплуатации | 1 | 1 | 1 | 1 |
| 13 | Ящик упаковочный | 1 | 1 | 1 | 1 |
* Основным является непосредственное подключение выходного (низковольтного) разъёма ДНВ к входному измерительному разъему БИ. Допускается соединение выходного разъема ДНВ и измерительного разъема БИ через кабель измерительный РУКЮ 685641.031 длинной до 5 м, но при этом возможно увеличение погрешности измерений напряжений на переменном токе 50 Гц.
