TMM-540

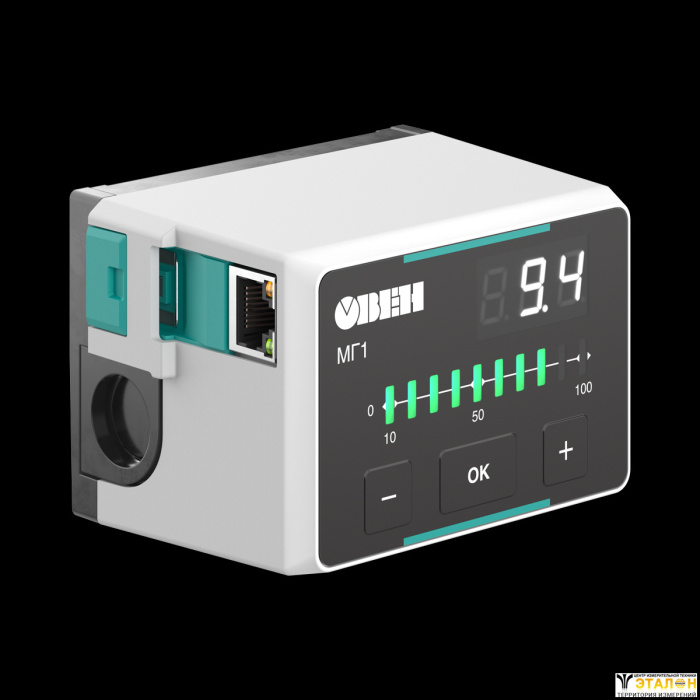

ОВЕН МГ1 топочный автомат горения

Цена:
по запросу
Общая стоимость 0 руб.
В корзину
Купить в 1 клик
Нашли дешевле?
Снизим цену!
В избранное
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Бесплатная доставка от 50000₽
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Более 350 брендов
Самые лучшие
цены
Техническая
документация
Быстрая доставка
по России
Сервисный
центр
  • Описание
  • Доставка и оплата
  • Гарантия и возврат
  • Отзывы
  • Сервис
Описание

Топочный автомат горения МГ1 предназначен для автоматизации процесса розжига и контроля горения промышленных газовых наддувных и атмосферных горелок.

Управление горелками:
  • 1- и 2-ступенчатыми горелками малой и средней мощности.
  • Модулируемыми горелками малой и средней мощности.
Режимы работы
Горелки могут работать как в прерывистом,
так и в постоянном режиме.
Контроль пламени
Осуществляется с использованием датчиков:
  • Ионизационный электрод.
  • Фотодатчик инфракрасного свечения пламени.
  • Ультрафиолетовый датчик контроля голубого пламени.
Индикация
МГ1 совмещает в себе функцию индикации уровня пламени.

Основные технические характеристики

Параметр

Характеристика

Питание контроллера

Тип напряжения

Переменное VAC

Номинальное напряжение

230 VAC

Допустимый диапазон напряжения

90-265 VAC

Потребляемая мощность

Не более 12 ВА

Цепь питания

Легкосъемный предохранитель (5×20) на блок питания

Входы

Тип входов

Дискретные, аналоговый

Период обновления значений всех входов

100 мс (DI), < 10 мс (AI)

Аналоговый вход

Количество аналоговых входов

1

Тип аналогового входа

Токовый

Диапазон измерения аналогового входа

0…300 мкА

Дискретность аналогового входа

0,1 мкА

Защиты

От перегрузок (30% от диапазона измерения), от КЗ, от переполюсовки, электростатики, от высоковольтных разрядов

Дискретные входы

Количество дискретных входов

3

Тип напряжения питания дискретных входов

Переменное VAC

Допустимый диапазон напряжения входов

90-260 VAC

Выходы

Количество выходов

5

Тип выходов

Дискретные (тип - релейные)

Коммутационная способность

5А при 230 VAC

Жизненный цикл

> 250 000 срабатываний

Дополнительно

Функциональное реле для перевода устройства в безопасное состояние

Корпус

Особенности

Устройство состоит из 2-х основных частей – блок управления и отдельно контактная площадка, крепление на защелках

Размеры корпуса прибора

Размеры контактной площадки

Степень защиты

IP40

Разъемы

Ножевые

Индикация и управление

Индикатор

Трехразрядный семисегментный белый

Индикация аналогового входа

10-позиционная трехцветная светодиодная линейка

Кнопки

3 шт.:«+», «-», «ОК»

Интерфейсы и настройка

RS-485 (Slave) – поумолчанию

MB-RTU, на съемных клеммах

USB 2.0 – поумолчанию

Type-C, ОВЕН

Ethernet – опционально (замена RS-485)

MB-TCP, разъем встроен в корпус

Защита паролем

Настройка через ОВЕН Конфигуратор защищена паролем

Условия эксплуатации

Температурная устойчивость

До 60 °C

Назначение контактов клеммника

№ клеммы Функция Обозначение Состояние Расшифровка
1 AI FSV

Пламя есть: выше порога включения

Пламени нет: ниже порога отключения

Пламя неустойчивое: ниже порога сигнализации

Датчик пламени
2 питание N   Питание нейтраль
3 DO М

0: Двигатель выключен

1: Двигатель включен

Двигатель вентилятора воздуха
4 DO V1

0: Клапан без питания (закрыт)

1: Клапан запитан (открыт)

Первая ступень
5 DO V2

0: Клапан без питания (закрыт)

1: Клапан запитан (открыт)

Вторая ступень
6 DI PS1

0: Давление есть

1: Давления нет

НЗ контакт датчика давления. Только для наддувной горелки
CPI

0: Цепь безопасности разорвана

1: Цепь безопасности замкнута

Цепи безопасности. Только для атмосферной двухступенчатой горелки
  Не контролируется Для конфигурации с атмосферной одноступенчатой горелкой контроль отсутствует
7 DO Z

0: Трансформатор зажигания в состоянии покоя

1: Трансформатор зажигания активирован

Трансформатор зажигания
8 DI EK

0: Кнопка отжата

1: Кнопка нажата

Кнопка дистанционного сброса блокировки
9 DO SA

0: Задвижка закрывается и остается закрытой

1: Задвижка открывается и остаётся открытой

Привод задвижки
ZV

0: Клапан без питания (закрыт)

1: Клапан запитан (открыт)

Клапан запальника
10 DO HL

0: Аварийной сигнализации нет

1: Аварийная сигнализация активирована

Аварийная сигнализация
11 DI PS2

0: Давление есть

1: Давления нет

НО контакт датчика давления
12 питание L   Питание фаза

Схема подключения

Функциональная схема

Управление розжигом горелки
Контроллер ОВЕН МГ1 автоматически запускает горелку. Перед запуском он проверяет:
  • Корректность заданных настроек горения.
  • Наличие питания и уровень напряжения.
  • Состояние реле давления воздуха.
  • Затемненность датчика пламени и отсутствие постороннего света.
  • Состояние цепей безопасности.
  • Сигнал с датчика пламени.
  • Состояние реле, заслонок и клапанов.
  • Температуру контроллера.
  • Обрывы и короткие замыкания в цепях.

Эти проверки снижают риск аварий и обеспечивают надежную работу системы.

Контроль горения
Контроллер отслеживает параметры горения в реальном времени:
  • Уровень пламени.
  • Тягу в топке.
  • Давление газа.
Другие важные показатели. Для контроля пламени используются ионизационные электроды и фотодатчики (инфракрасные или ультрафиолетовые).
Автоматический повторный розжиг
При затухании пламени или сбоях процесса розжига контроллер перезапускает горелку. Настройки позволяют задать количество повторных запусков.
Контроль аварий
Контроллер следит за состоянием всех узлов системы. При аварии он активирует систему безопасности. Вся информация фиксируется в журнале для анализа.
Блокировка горения
При критических сбоях контроллер блокирует горелку, чтобы предотвратить повреждения и обеспечить безопасность.
Перезапуск через 24 часа
После 24 часов работы контроллер автоматически перезапускает горелку для проверки систем. Функцию можно отключить в настройках.
Внешнее управление
Контроллер поддерживает управление через RS-485 или Ethernet. Это позволяет интегрировать его в системы автоматизации и управлять горелкой удаленно.
Проверка настроек
Перед запуском контроллер проверяет все пользовательские настройки. Если найдены ошибки, система блокируется, и на индикатор выводится сообщение.
Логирование действий и параметров
Контроллер фиксирует все изменения настроек и параметры работы горелки. Это позволяет отслеживать и анализировать работу системы.
Архивация данных
Контроллер сохраняет оперативные данные в энергонезависимой памяти. Архивы помогают анализировать историю работы и прогнозировать поведение системы.
Аппаратная диагностика системы
Контроллер постоянно диагностирует:
  • Напряжение питания.
  • Состояние реле.
  • Короткие замыкания.
  • Температурные режимы.
Он выявляет обрывы внешних и внутренних цепей, перегрев, отсутствие нагрузки и залипание реле, что помогает предотвратить аварии и поддерживать систему в рабочем состоянии.


Развернуть полное описание
