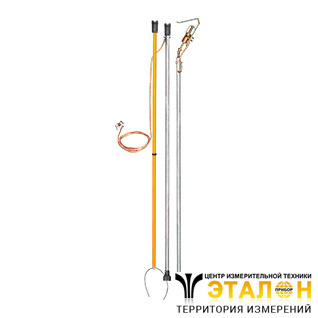

Заземление переносное линейное с металлическими штангами ЗПЛШМ 110-220 применяются в качестве основного средства защиты от поражения электрическим током на воздушных линиях электропередачи (ВЛ) и в распределительных устройствах (РУ) постоянного и переменного тока промышленной частоты напряжением от 110 до 220 кВ включительно и предназначены для защиты работающих на отключенных участках ВЛ при непредусмотренном появлении на этих участках фазного или наведенного напряжения.
Поставляется в однофазном исполнении с одной штангой и маркировкой ЗПЛШМ 110-200 S-ХХ, где ЗПЛШМ — тип изделия, 110-220 — класс напряжения, а ХХ — сечение заземляющего провода. Поставляется с проводом сечением 16, 25, 35, 50 или 70 мм2.
Заземление представляет собой конструкцию, состоящую из следующих основных узлов:
| Параметр | ЗПЛШМ-110-220 S-25, ЗПЛШМ-110-220 S-25 (фазный зажим Ф3-9) | ЗПЛШМ-110-220 S-35, ЗПЛШМ-110-220 S-35 (фазный зажим Ф3-9) | ЗПЛШМ-110-220 S-50, ЗПЛШМ-110-220 S-50 (фазный зажим Ф3-9) | ЗПЛШМ-110-220 S-70, ЗПЛШМ-110-220 S-70 (фазный зажим Ф3-9) |
| Сечение заземляющего провода, мм2, не менее | 25 | 35 | 50 | 70 |
| Номинальное рабочее напряжение, кВ | 110-220 | |||
| Длина заземляющего спуска, м, не менее | 2,0 | |||
| Количество штанг, шт. | 1 | |||
| Число металлических звеньев штанги, шт | 2 | |||
| Длина изолирующей части, мм | 1000 | |||
| Длина рукоятки, мм | 800 | |||
| Длина металлического звена штанги, м | 1,0 | |||
| Общая длина штанги, м | 3,3 | |||
| Длина изолирующего фала (поставляется по отдельному заказу), м | 6,0 | |||
| Длина поддерживающего фала, м | 1,0 | |||
| Варианты фазных зажимов | ФЗ-7 пружинный зажим с механической фиксацией (для снятия заземления необходимо провернуть штангу вокруг своей оси влево) ФЗ-9 пружинный зажим (зажим удерживается только силой пружины) | |||
| Условия эксплуатации: — температура окружающего воздуха — относительная влажность воздуха | от -45°C до +45°C до 80% при 20°C | |||
| № | Наименование | Количество |
| 1 | Заземляющий провод с фазными зажимами и заземляющей струбциной | 1 |
| 2 | Штанга переносного заземления | 1 |
| 3 | Поддерживающий файл | 1 |
| 4 | Чехол | 1 |
| 5 | Паспорт | 1 |
(Поставляется за отдельную плату)
| № | Наименование |
| 1 | Изолирующий фал |
