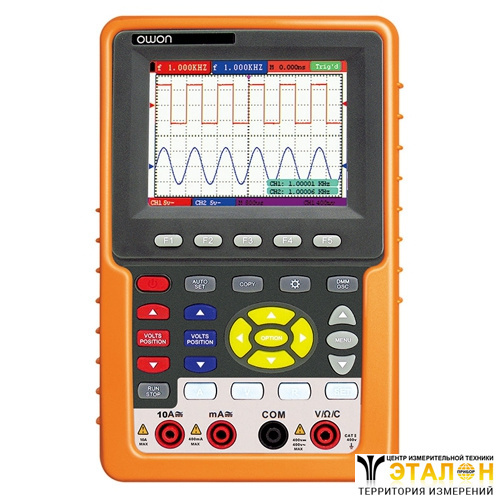

HDS3102M-N - скопметр цифровой
Снизим цену!
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
- Сервис
- Документация
Назначение скопметра цифрового HDS3102M-N:
HDS3102M-N - это портативный 2-х канальный цифровой запоминающий осциллограф-мультиметр (скопметр) с полосой пропускания 100 МГц. Осциллограф выполнен на базе 8 битного АЦП с частотой дискретизации 500 МГц.
Осциллограф HDS3102M-N имеет объём памяти 6 КБ на канал, 5 видов автоматических измерений, курсорные измерения (Δt, ΔV), возможность сохранения осциллограмм (4 ячейки, запись и вызов), 5 математических функций и режим XY. Встроенный мультиметр имеет гальваническую развязку от осциллографа и обеспечивает измерение: постоянного и переменного напряжения, силу постоянного и переменного тока, сопротивления, ёмкости, выполнять прозвонку цепи и тест диодов. Цветной высококонтрастный дисплей осциллографа-мультиметра HDS3102M-N изготовлен на базе ЖК-индикатора с разрешением 640x480 точек (4096 цветов, диагональ 10 см) и имеет яркую подсветку для работы в условиях недостаточного освещения.
Для обработки входных сигналов HDS3102M-N имеет широкий выбор режимов сбора информации: послесвечение, усреднение, функция «пиковый детектор». Режим усреднения позволяет устранить видимые помехи и паразитные влияния в составе входного сигнала путём сбора отсчётов по нескольким проходам развёртки (4/16/64/128) и вывести на дисплей усреднённую осциллограмму. Режим «пиковый детектор» предназначен для наблюдения аномалий в осциллограмме, обнаружения «глитчей» в структуре сигнала в диапазоне длительности импульсов от 50 нс и более. Режим «Послесвечение» используется для наблюдения быстроменяющихся сигналов и детектирования пульсаций. В режиме «Самописец» осциллограф обновляет точки оцифровки входного сигнала путём автоматического построения графика, что позволяет на экране зарегистрировать медленно изменяющийся процесс длительностью до 20 мин. Режимы запуска системы синхронизации: однократный, нормальный, авто (по фронту, ТВ-синхронизация/Видео, попеременный/ALT).
Осциллограф имеет возможность сохранять во внутреннюю память и затем выводить на дисплей прибора до 4-х осциллограмм.
Осциллограф-мультиметр HDS3102M-N имеет интерфейс USB для подключения к компьютеру, который упрощает процедуру сбора и сохранения данных.
Осциллограф HDS3102M-N может одновременно вывести на экран до 6 осциллограмм, можно изменить вид отображения осциллограмм (точки или вектор), изменение цвета осциллограмм, редактирование области отображения, курсорные и автоматические измерения (частота, период, амплитуда сигнала), вывод печати на принтер.
Питается HDS3102M-N как от сети, так и от встроенного литиевого аккумулятора, со временем автономной работы до 6 часов.
Для транспортировки и хранения прибора прилагается алюминиевый компактный кейс, в котором кроме прибора размещаются все необходимые аксессуары и принадлежности.
Особенности скопметра цифрового HDS3102M-N:
- Полоса пропускания: 100 МГц;
- Максимальная частота дискретизации : в реальном времени 500 МГц;
- Количество каналов: 2;
- Глубина памяти 6K, вертикальное разрешение 8 бит;
- Чувствительность осциллографа 5 мВ/ дел - 5 В/дел, развертка 5 нс/дел - 100 с/дел;
- Синхронизация: Edge, Video (чет. или нечет. поля или строки, номер строки), Alternative, Hold-Off, подключаемые фильтры НЧ и ВЧ;
- Автоматические измерения 20 параметров, встроенный частотомер;
- 4 ячейки памяти для запоминания осциллограмм;
- Математические функции: сложение, вычитание, умножение, деление, FFT;
- Режим курсорных измерений;
- Регистратор до 3000 фреймов, регулируемая чувствительность запуска, сохранение осциллограмм нажатием одной кнопки;
- Мультиметр на 4000 отсчетов: напряжение (AC/DC), ток (AC/DC), сопротивление, емкость, прозвонка, диодный тест;
- Новый дизайн и более удобное управление;
- Кнопка управления подсветкой, дата и время;
- Цветной ЖК-дисплей (3.7"), разрешение 640x480;
- Интерфейсы: RS-232, USB device, USB диск;
- Встроенный литиевый аккумулятор обеспечивает до 4 часов автономной работы.
Технические характеристики скопметра цифрового HDS3102M-N:
| Параметр | Значение | |
| ОСЦИЛЛОГРАФ | ||
| Дискретизация | ||
| Режим дискретизации | Нормальная дискретизация Обнаружение пиковых значений Усреднение данных | |
| Частота дискретизации | 1 ГГц | |
| Входы осциллографа | ||
| Развязка на входе | Связь по постоянному току, связь по переменному току, развязка на землю | |
| Входной импеданс | 1 МОм ± 2% соединенный параллельно с емкостью 10 пФ ± 5 пФ | |
| Коэффициент ослабления щупа | 1Х, 10Х, 100Х, 1000Х | |
| Максимальное допустимое входное напряжение | 400 В (пиковое значение) | |
| Время задержки канала (типичное) | 150 пс | |
| Горизонтальная развертка | ||
| Диапазон частот дискретизации | 0,25 Гц – 1 ГГц | |
| Метод интерполяции осциллограмм | (sin x)/x | |
| Длина записи | 6К точек в каждом канале | |
| Погрешность частоты дискретизации и времени задержки | ±10-4 (любой временной интервал, равный или более 1 мс) | |
| Точность измерения временного интервала (∆Т) (полная ширина полосы) | Одиночный: ±(1 интервал дискретизации +10-4 х показание+0,6 нс) Усреднение по 16: (1 интервал дискретизации +10-4 х показание+0,4 нс) | |
| Горизонтальная развертка | ||
| Аналого-цифровой преобразователь | Синхронная дискретизация в обоих каналов при разрешении 8 бит | |
| Диапазон смещений | ±1 В (5 мВ/деление – 100 мВ/деление), ±40 В (200 мВ/деление – 5 В/деление) | |
| Аналоговая полоса пропускания | 100 МГц | |
| Полоса пропускания при регистрации однократного сигнала | Полная полоса пропускания | |
| Низкочастотный предел (по уровню -3 дБ при связи по переменному току) | ≥ 5 Гц (для разъема типа BNC) | |
| Время нарастания фронта (типичное при использовании BNC-разъема) | ≤ 3,5 нс | |
| Погрешность коэффициента усиления постоянного тока | ±3% | |
| Погрешность измерения постоянного сигнала (при режиме дискретизации «усреднение данных») | Разность напряжений (∆V) между любыми двумя точками на осциллограмме после усреднения более чем по 16 осциллограммам: ±(3%+0,05 делений) | |
| Запуск | ||
| Диапазон уровней запуска | ±6 делений от центра экрана | |
| Погрешность уровня запуска (типичная) для сигнала со временем нарастания и временем спада равным или более 20 нс | ±0,3 деления | |
| Смещение момента запуска | 655 делений в сторону упреждающего запуска и 4 деления в сторону запаздывающего запуска | |
| Диапазон времени задержки запуска | 10 нс – 10 с | |
| Настройка на уровень 50% (типичная) | Работа при частоте входного сигнала равной или более 50 Гц | |
| Режим запуска по синхроимпульсу видеосигнала | Поддерживаются системы NTSC, PAL и SECAM с любой частотой кадра или строки | |
| Частотомер | ||
| Разрядность показания | 6 разрядов | |
| Частотный диапазон | При связи по переменному току: от 2 Гц до предельной частоты пропускан | |
| Режимы работы | Если выбран запуск по фронту, частотомер работает в одноканальном режиме Если выбран режим поочередного запуска, частотомер работает в двухканальном режиме Если выбран запуск по видеосигналу, частотомер не будет работать | |
| Измерения | ||
| Курсорные измерения | Позволяют измерить разность напряжений (∆V) и временной интервал (∆Т) между курсорами | |
| Автоматические измерения | Позволяют измерить размах сигнала, среднее значение, среднеквадратичное значение, частоту, период, максимальное и минимальное напряжение, напряжение верхнего и нижнего уровней, амплитуду, амплитуду выбросов на фронте и перед фронтом импульса, время нарастания и время спада, длительность заднего фронта импульса, длительность положительного импульса, длительность отрицательного импульса, коэффициент заполнения для положительного импульса, коэффициент заполнения для отрицательного импульса, величину задержки А→B , величину задержки А→B | |
| Щуп осциллографа | ||
| Положение 1Х | ||
| Полоса пропускания | От 0 до 6 МГц | |
| Уровень ослабления | 1:1 | |
| Диапазон компенсации | 15 пФ – 35 пФ | |
| Входное сопротивление | 1 МГц ± 2% | |
| Входной импеданс | 85 пФ – 115 пФ | |
| Входное напряжение | <200 В постоянное напряжение + пиковое переменное напряжение | |
| Положение 10Х | ||
| Полоса пропускания | Полная полоса пропускания осциллографа | |
| Уровень ослабления | 10:1 | |
| Входное сопротивление | 10 МГц ± 2% | |
| Входной импеданс | 14,5 пФ – 17,5 пФ | |
| Входное напряжение | <600 В постоянное напряжение + пиковое переменное напряжение | |
| МУЛЬТИМЕТР | ||
| Предел измерения | Разрешение | Точность |
| Постоянное напряжение (VDC) | ||
| Входной импеданс: 10 МОм. Максимальное входное напряжение: 1000 В (постоянное напряжение или размах переменного напряжения). | ||
| 400,0 мВ | 100 мкВ | ±(1%+2) |
| 4,000 В | 1 мВ | |
| 40,00 В | 10 мВ | |
| 400,0 В | 100 мВ | |
| 1000,0 В | 1 В | |
| Переменное напряжение (VAC) | ||
| Входной импеданс: 10 МОм. Максимальное входное напряжение: 750 В (переменное напряжение, эффективное значение). Частотный диапазон: 40–400 Гц. Отображаемое значение: эффективное значение синусоидальной волны. | ||
| 4,000 В | 1 мВ | ±(1%+3) |
| 40,00 В | 10 мВ | |
| 400,0 В | 100 мВ | |
| 750,0 В | 1 В | ±(1,5%+3) |
| Постоянный ток (DC) | ||
| 40,00 мА | 10 мкА | ±(1,5%+1) |
| 400,0 мА | 100 мкА | ±(1,5%+1) |
| 10 А | 10 мА | ±(3%+3) |
| Переменный ток (АC) | ||
| 40,00 мА | 10 мкА | ±(1,5%+1) |
| 400,0 мА | 100 мкА | ±(2%+1) |
| 10 А | 10 мА | ±(5%+3) |
| Сопротивление | ||
| 400,0 Ом | 0,1 Ом | ±(1%+3) |
| 4,000 кОм | 1 Ом | ±(1%+1) |
| 40,00 кОм | 10 Ом | |
| 400,0 кОм | 100 Ом | |
| 4,000 МОм | 1 кОм | |
| 40,00 МОм | 10 кОм | ±(1,5%+3) |
| Емкость | ||
| 51,20 нФ | 10 пФ | ±(3%+3) |
| 512,0 нФ | 100 пФ | |
| 5,120 мкФ | 1 нФ | |
| 51,20 мкФ | 10 нФ | |
| 100 мкФ | 100 нФ | |
| Параметр | Значение | |
| Проверка диодов | ||
| Диапазон напряжений | 0–1,5 В | |
| Прозвонка электрических цепей | ||
| Если сопротивление обследуемой цепи менее 50 Ом | звучит сигнал | |
| Адаптер питания | ||
| Источник питания | переменное напряжение 100-240 В 50/60 Гц | |
| Выходное напряжение | постоянное 1,5 В | |
| Выходной ток | 1500 мА | |
| Батарея | встроенная литий-ионная батарея 7,4 В | |
| Общие характеристики | ||
| Размеры | 18 см х 11,5 см х 4 см | |
| Масса | 645 г | |
| Дисплей | цветной жидкокристаллический дисплей 3,7 дюйма | |
| Разрешение дисплея | 640 (по горизонтали) х 480 (по вертикали) пикселов | |
| Цветность дисплея | 65536 цветов | |
Комплект поставки HDS3102M-N
| № | Наименование | Количество |
| 1 | Скопметр цифровой HDS3102M-N | 1 |
| 2 | Батарея | 1 |
| 3 | Адаптер постоянного тока | 1 |
| 4 | Щуп осциллографа | 2 |
| 5 | Измерительный провод мультиметра | 2 |
| 6 | Кабель mini-USB | 1 |
| 7 | Модуль для измерения малых емкостей | 1 |
| 8 | Инструменты для регулировки щупов | 1 |
| 9 | Кабель USB или кабель RS-232C | 1 |
| 10 | Инструкция по эксплуатации | 1 |
| 11 | Компакт-диск (программное обеспечение) | 1 |
| 12 | Выходной разъем для тестового прямоугольного сигнала 1 кГц, 5 В | 1 |
Дополнительная комплектация HDS3102M-N:
(Поставляется за отдельную плату)
| № | Наименование |
| 1 | Мягкая сумка-чехол |
| 2 | Жесткая сумка-футляр |
