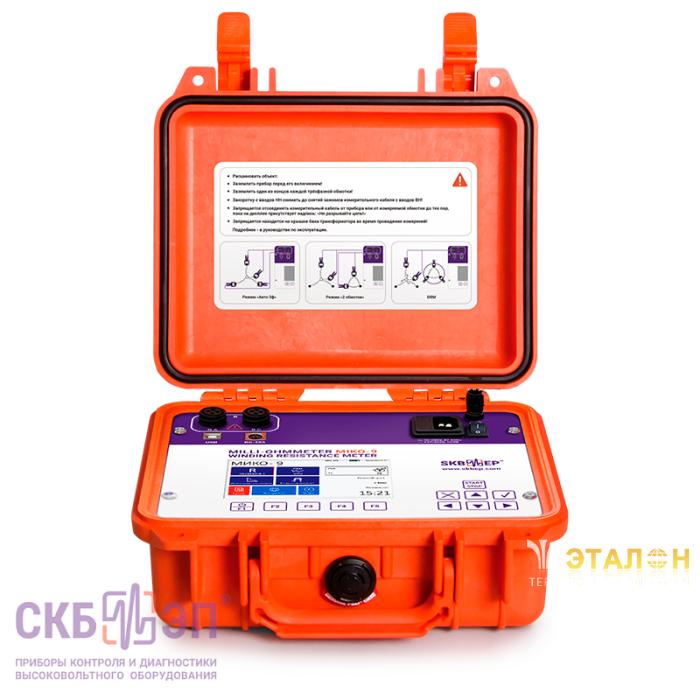

МИКО-9А — миллиомметр
Снизим цену!
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
- Сервис
- Документация
Описание миллиомметра МИКО-9:
Измерение электрического сопротивления постоянному току в индуктивных и безиндуктивных цепях в диапазоне от 10 мкОм ÷ 30 кОм на токах до 10А
• Обмоток силовых трехфазных и однофазных трансформаторов, измерительных трансформаторов тока, электромагнитов, электродвигателей;
• Уравнивающих, токоограничивающих и других резисторов высоковольтных выключателей;
• Переходного сопротивления контактов и контактных соединений силовых и сигнальных цепей;
• Кабелей.
Задание измерительных диапазонов и токов осуществляется как автоматическом, так и ручном режиме. Прибор обеспечивает полностью автоматизированный процесс измерения сопротивления высоко индуктивной нагрузки и компенсацию термо э.д.с. во внешней цепи.
Автоматическое измерение трехфазных трансформаторов
Отличительной особенностью прибора является возможность подключения сразу к трем фазам трансформатора и измерение с автоматическим переключением. Результаты измерения автоматически сохраняются в энергонезависимой памяти прибора и в дальнейшем могут обрабатываться на персональном компьютере с помощью специализированной программы, либо переданы по интерфейсу Bluetooth на мобильный телефон или планшет.
Высокая выходная мощность (до 60 Вт на нагрузке) встроенного источника тока позволяет вводить в насыщение магнитопровод высокомощных силовых трансформаторов и тем самым гарантирует надежное измерение сопротивления обмоток трансформатора.
Кроме того, предусмотрен специализированный режим измерения обмоток трансформатора с переключающими устройствами типа РПН и ПВБ.
Режим измерения сопротивления одновременно по двум обмоткам
Данный режим гарантирует быстрое и достоверное измерения электрического сопротивления по постоянному току высокомощных силовых трансформаторов, в частности с соединением вторичных обмоток в треугольник, когда использование традиционных методов не дает стабильного результата.
Режим размагничивания магнитной системы трансформатора
Функция размагничивания предназначена для устранения остаточной намагниченности магнитопровода трансформатора после проведения опытов на постоянном токе перед проведением других испытаний, таких как опыт холостого хода, короткого замыкания и измерения коэффициента трансформации и др.
Прибор обеспечивает размагничивание сердечника силового трансформатора в соответствии с ГОСТ 3484.1 в полностью автоматическом режиме, либо ручном режиме с заданием шага и границ тока размагничивания.
Режим безразборной проверки устройств РПН (метод DRM)
Режим "Безразборной проверки устройств РПН" позволяет оценить состояние переключающего устройства РПН с токоограничивающими резисторами без снятия крышки бака контакторов. Принцип работы данной проверки заключается в измерении мгновенных значений силы тока, который протекает сначала через обмотку трансформатора, далее через контакты устройства РПН в процессе переключения с отвода на отвод.
По результатам измерений строится график изменения силы тока в моменты переключения контактов и на их его основании определяется время переключения и общее техническое состояние проверяемого устройства. Анализ полученных графиков позволяет не только отбраковывать по критерию исправен/неисправен, но и зачастую указывать характер дефекта, что позволяет исключить ненужные вскрытия исправных устройств РПН.
Кроме того, измерения в режиме миллиомметра и в режиме безразборной проверки взаимно дополняют друг друга, и дают более полную картину состояния трансформатора.
Режим "испытание на нагрев" или тест охлаждения
Прибор имеет специальный режим "испытание на нагрев" (тест охлаждения). Порядок испытаний и правила обработки результатов соответствуют требованиям п.2. ГОСТ 3484.2-88 "Трансформаторы силовые. Испытания на нагрев".
Автоматизация процесса измерения и архив результатов в приборе
Архив измерений в приборе предназначен для просмотра, копирования или удаления результатов измерений, сохраненных в энергонезависимой памяти прибора, а также для предоставления следующих расчетов:
• Автоматический расчет относительных отклонений электрического сопротивления обмоток трех фаз между собой;
• Автоматический пересчет линейного электрического сопротивления обмоток, соединенных по схеме треугольник или звезда, в электрическое сопротивление фазных обмоток;
• Автоматический пересчет электрического сопротивления обмотки, измеренного при текущей температуре, в электрическое сопротивление при паспортной температуре (с учетом материала обмотки);
• Автоматический расчет отклонений измеренных и приведенных к паспортной температуре электрического сопротивления обмоток относительно паспортных значений сопротивлений;
• Автоматическое вычисление температуры обмотки по ее измеренному и паспортному значению электрического сопротивления и паспортной температуре.
Высокая степень защищенности и соответствие требованиям безопасности
• От превышения измерительного тока;
• От переполюсовки концов кабеля аккумуляторной батареи;
• От э.д.с. самоиндукции.
При отсоединении во время проведения измерения измерительного кабеля от вводов трансформатора или от прибора, а также кабеля питания от сети или аккумулятора в разрываемой цепи возникает э.д.с. самоиндукции до нескольких киловольт, а в месте разрыва – электрическая дуга.
В МИКО-9 реализована резервированная защита от э.д.с. самоиндукции при случайном отсоединении измерительного кабеля или кабеля питания, что защищает пользователей от поражения электрическим током, а прибор - от повреждения.
• Набор необходимых защит от перегрева измерительного блока;
• Контакт защитного заземления в сетевой вилке и клемма защитного заземления на корпусе измерительного блока.
Автономное питание, интерактивное управление прибором и связь с ПК
Прибор имеет возможность питания от сети ( 110÷220, 330В) и встроенной аккумуляторной батареи.
Цветной сенсорный графический дисплей высокой яркости обеспечивает хорошую читаемость в солнечный день, а интуитивно понятный интерфейс облегчает пользование прибором.
Управление прибором может осуществляться (по выбору пользователя) либо через пленочную клавиатуру, либо через сенсор дисплея.
Прибор может встраиваться в измерительные системы под управлением ПК диагностических лабораторий и предприятий – производителей электрооборудования. Поддержка протокола Modbus RTU.
Связь с персональным компьютером через USB или Bluetooth позволяет:
• Управлять прибором с помощью ПК;
• Систематизировать и сохранять результаты на ПК;
• Формировать отчеты измерений.
Для передачи данных в компьютер и ведения архива измерений используется специализированное программное обеспечение.
Технические характеристики миллиомметра МИКО-9:
| Диапазон измерений | 1 μΩ ÷ 30 kΩ |
| Разрешающая способность | 0,1 μΩ |
| Точность | ±(0,1%+0,5 μΩ) |
| Диапазон измерительного тока | 0,0005 ÷ 10 A |
| Диапазон измерительного тока в режиме DRM | 0,1 ÷ 10 A |
| Количество цифр на выходе результата измерения | 5 |
| Питание (встроенная батарея) | Литий-ионная |
| Время заряда аккумулятора | 3 ч |
| Продолжительность непрерывной работы батареи | 8 ч |
| Встроенная память | до 1 000 измерений |
| Связь с ПК | USB кабель, Bluetooth |
| Дисплей | Цветной графический TFT сенсорный, 800 x 480 точек |
| Потребляемая мощность | 120 Вт |
| Выходная мощность | 60 Вт |
| Питание (сетевое напряжение) | ~ 90-253 В, 47-63 Гц = 127-354 В |
| Габариты | 270x250x130 мм |
| Масса прибора | 4,0 кг |
| Защита от окружающей среды | IP 67 (крышка прибора закрыта) |
| Диапазон температуры при работе с прибором | от -20 °C до +55 °C |
| Гарантийный период на измерительный блок | 3 года |
| Гарантийный период на встроенный аккумулятор | Не распространяется |
| Срок эксплуатации измерительного блока | 10 лет |
| Срок эксплуатации встроенного аккумулятора | 1 год |
| 3 года | |
| Межкалибровочный период | 3 года |
| Язык интерфейса и руководства пользователя | Русский / Английский |
Комплект поставки МИКО-9А:
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ
| Измерительный блок МИКО-9А 041.00.000-01 | Прибор и сопроводительная документация: руководство по эксплуатации, формуляр. |
| Кабели измерительные по заказу | Для удобства пользователя измерительные кабели не включены в стандартную комплектацию. Каждый может выбрать необходимый кабель под свои нужды. Выберите не менее одного измерительного кабеля (см. ниже "дополнительная комплектация по заказу). |
| Кабель сетевой 018.09.00.000 | Для подключения прибора к сети питания. Температурный диапазон -25°С ÷ +120°С. Резиновая изоляция. Длина 2 м. Вес 0,24 кг. |
| Провод заземления 010.01.00.000 | Для заземления корпуса прибора. Оканчивается струбциной и наконечником под винт. Номинальный ток 50А. Длина 2,24 м. Вес 0,08 кг. |
| Эквивалент нулевого сопротивления 023.15.00.000 | Проверка точности нулевой точки шкалы сопротивления. Величина 0,000 мкОм. |
| Шунт 75ШСМ М3, 75-0,5 | Проверка работоспособности. Величина 1 мОм ± 0,5%. |
| Предохранитель ВП2Б-1В-2А (2 шт.) | Для защиты источника питания. |
| Кабель USB 2.0 A-B | Для связи с компьютером и передачи данных. Длина 1,8м. |
| Сумка для комплекта крепежных изделий 126.06.02.000 |
|
Дополнительная комплектация (по заказу)
| Кабель измерительный (комплект из 2 шт.) 041.18.00.000 041.18.00.000-01 | Кабели для подключения к вводам трансформатора. Выполнен из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Зажимы типа "крокодил" с зевом до 70 мм. Длина 8,5 м. Вес комплекта 3,45 кг (1,72 кг + 1,72 кг). |
| Кабель измерительный (комплект из 2 шт.) 041.22.00.000 041.22.00.000-01 | Кабели для подключения к вводам трансформатора. Модификация кабеля 041.18.00.000 (-01) для использования на трансформаторах, выводы которых расположены близко друг к другу. Выполнен из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Зажимы типа "крокодил" с зевом до 70 мм. Длина 8,5 м. |
| Кабель измерительный (комплект из 2 шт.) 041.30.00.000 041.30.00.000-01 | Кабели для подключения к вводам трансформатор, выводы которых расположены близко друг к другу. Выполнен из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Зажимы типа "крокодил" с зевом до 50 мм. Длина 3,5 м. Вес комплекта 1,52 кг (0,76 кг + 0,76 кг). |
| Кабель измерительный 041.19.00.000 | Кабель предназначен для измерения переходного сопротивления контактных соединений, а также для измерения сопротивления обмоток трансформаторов тока и трансформаторов напряжения. Длина 3,0 м. Вес 0,5 кг. Зажимы: токовые и потенциальные контакты, которые оборудованы штекерами типа "банан", на которые устанавливаются съемные щупы с диаметром штекера 3 мм (длина 30 мм, 2 шт.), а также зажимы типа "крокодил" с зевом 25 мм (2 шт.). |
| Кабель измерительный (комплект из 2 шт.) 041.26.00.000 041.26.00.000-01 | Кабели для подключения к вводам трансформатора в качестве альтернативы кабелям 041.18.00.000 и 041.18.00.000-01 (см. выше). Зажимы типа струбцина с зевом 103 мм. Длина 8,5 м. Вес комплекта 4,42 кг (2,2 кг + 2,22 кг). |
| Кабель измерительный (комплект из 2 шт.) 041.29.00.0000 41.29.00.000-01 | Комплект из двух измерительных кабелей 041.29.00.000 и 041.29.00.000-01 для подключения к вводам трансформатора. Выполнены из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Зажимы типа "крокодил" с зевом до 70 мм. Длина 3,5 м. Вес комплекта 1.87 кг (0,92 кг + 0,95 кг). |
| Кабель измерительный для ТТ и ТН 041.21.00.000 | Кабель предназначен для измерения электрического сопротивления обмоток трансформаторов тока и трансформаторов напряжения, как встроенных в трансформатор/выключатель, так и стоящих отдельно. Зажимы типа "крокодил" с зевом 20 мм. Длина 4,0 м. Вес 0,61 кг. |
| Кабель измерительный 041.28.00.000 | Кабель для измерения электрического сопротивления в местах с затрудненным доступом. Конструкция наконечника штыревая - подпружиненная. Длина 3 м, вес 0,54 кг. |
| Удлинитель к измерительным кабелям (2 шт.) 031.20.00.000 | Рекомендован к совместному применению с измерительными кабелями 041.18.00.000/041.18.00.000-01, 041.22.00.000/041.22.00.000-01 и 041.26.00.000/041.26.00.000-01. Удлинитель выполнен из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Длина 6,5 м. Вес комплекта 2,33 кг (1,17 кг + 1,16 кг). |
| Кабель закорачивания и соединения обмоток ВН и НН 041.23.00.000 | Для использования метода DRM необходимо выбрать один из кабелей закорачивания для замыкание вторичных цепей. Данные кабели для безразборной проверки устройств РПН силовых трансформаторов. Комплект состоит из 3-х закороток одинаковой длины по 3м. Вес комплекта 1,89 кг (0,63 кг + 0,63 кг + 0,63 кг). На обоих концах провода закороток припаяны зажимы типа "крокодил" с зевом 70 мм. Кроме того, данный кабель необходим для соединения обмоток ВН и НН при выполнении измерений в режиме "две обмотки последовательно". |
| Кабель закорачивания 035.31.00.000 | Для использования метода DRM необходимо выбрать один из кабелей закорачивания для замыкание вторичных цепей. Данные кабели для безразборной проверки устройств РПН силовых трансформаторов и автотрансформаторов. Комплект состоит из 3-х закороток одинаковой длины 12 м. Вес комплекта 0,8 кг (0,26 кг + 0,27 кг + 0,27 кг). На обоих концах провода закороток припаяны зажимы типа "крокодил" с зевом до 50 мм. |
| Добавочный резистор 032.25.00.000 | Для использования метода DRM необходимо заказать добавочный резистор. Данный резистор необходим для безразборного контроля устройств РПН при активном сопротивлении обмотки меньше 0,5 Ом. Длина 0,115 м + 0,353 м. Вес 0,23 кг. |
| Вилка KMDLAX-6P | Переходник для кабеля RS-485 для связи прибора с измерительной системой под управлением SCADA. |
| Переходник для образцовой катушки 023.12.00.000 | Для поверочных лабораторий: проведение поверки / калибровки прибора. Габаритные размеры: 0,025 м * 0,07 м * 0,152 м. Вес 0,024 кг. |
| Сумка для кабелей и документации 126.06.00.000 | Удобная, прочная и износостойкая сумка для транспортировки кабелей, документации и прочих дополнительной комплектации к прибору МИКО-9. |
| Штанга-манипулятор 010.41.00.000 010.41.00.000-01 010.41.00.000-02 | Штанга-манипулятор предназначена для присоединения измерительных кабелей с земли / с крышки бака к вводам трансформаторов, без применения лестниц и подъемников. Комплектуется кабелями-удлинителями (длина 3,3 м), которые с одной стороны имеют «крокодил» с токовым и потенциальным контактом для крепления к объекту, а с другой измерительную площадку, к которой присоединяют измерительный кабель прибора с земли / крышки бака. - ШМ-2.2 (длина 2,2 м / масса в рабочем комплекте - 3,4 кг / рекомендована для объектов до 2 м); - ШM-3.7 (длина 3,7 м / масса в рабочем комплекте - 4,0 кг / рекомендована для объектов до 3 м); - ШМ-5.1 (длина 5,1 м / масса в рабочем комплекте - 4,6 кг / рекомендована для объектов до 4,5 м); При работе с МИКО-9А и штангой-манипулятор рекомендуем использовать кабели: 041.18.00.000/-01; 041.22.00.000/-01; 041.29.00.000/-01 или 041.30.00.000/-01. |
