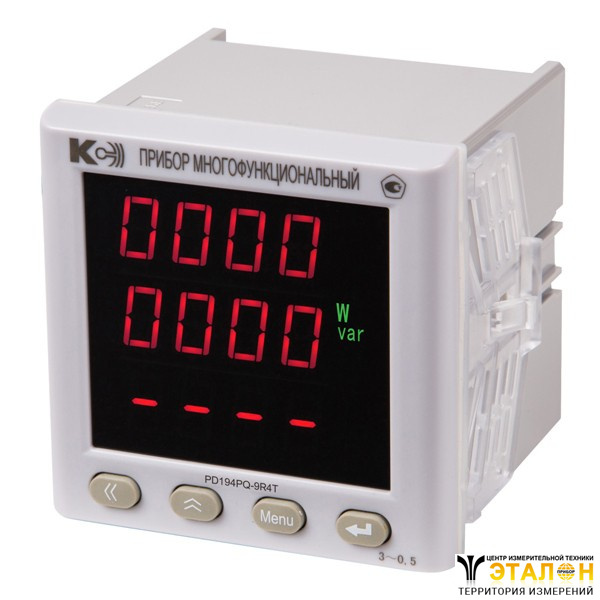

PD194PQ-9ххх - многофункциональный измеритель
Цена:
25 620
₽
Общая
стоимость 0 руб.
Купить в 1 клик
Нашли дешевле?
Снизим цену!
Снизим цену!
В избранное
Расчет стоимости доставки
Характеристики
Гарантия
5 лет
Интервал поверки
10 лет
Госреестр РФ
61535-15
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Срок доставки: 2 - 10 дней при наличии товара на складе
Бесплатная доставка от 50000₽
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Гарантия 5 лет
Более 350 брендов
Самые лучшие
цены
цены
Техническая
документация
документация
Быстрая доставка
по России
по России
Сервисный
центр
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
- Сервис
- Документация
Назначение многофункционального измерителя PD194PQ-9ххх:
Многофункциональные цифровые электроизмерительные приборы PD194PQ-9ххх торговой марки КС предназначены для измерения электрических параметров в сетях переменного тока с отображением результатов измерения в цифровой форме, передачи результатов измерения по цифровым интерфейсам, аналогового преобразования параметров электрической сети в унифицированные сигналы постоянного тока и напряжения.
Приборы многофункциональные PD194PQ-9ххх изготавливаются в различных модификациях, которые отличаются составом дополнительных входов и выходов, точностью измерений, списком отображаемых на индикаторе измеренных величин:
- PD194PQ-9R4T - базовая модификация прибора (измерение 31 параметра электросети, один порт связи RS-485);
- PD194PQ-9K4T - базовая модификация прибора + дополнительные опции: 3 аналоговых выхода (4-20 мА, 0-20 мА или 4-12-20 мА) или 2 аналоговых выхода (0-5 мА или ±5 мA);
- PD194PQ-9S4T 10DI - базовая модификация прибора + дополнительные опции: 10 дискретных входов;
- PD194PQ-9S4T 4DI 3DO - базовая модификация прибора + дополнительные опции: 4 дискретных входа и 3 релейных выхода;
- PD194PQ-9B4T - базовая модификация прибора + дополнительные опции: 1 порт RS-485 (Modbus RTU);
- PD194PQ-9B4T 10DI - базовая модификация прибора + дополнительные опции: 1 порт RS-485 (Modbus RTU); 10 дискретных входов;
- PD194PQ-9B4T 4DI 3DO - базовая модификация прибора + дополнительные опции: 1 порт RS-485 (Modbus RTU); 4 дискретных входа и 3 релейных выхода.
Особенности многофункционального измерителя PD194PQ-9ххх:
- Измерение и преобразование тридцати параметров электрической сети;
- Модификации приборов с повышенной точностью измерений;
- Модификации приборов с одним или двумя портами RS-485;
- Работающими по протоколам Modbus RTU или ГОСТ Р МЭК 60870-5-101-2006;
- Скорость передачи до 38400 бит/с; - модификации приборов с портом Ethernet (протоколы ГОСТ Р МЭК 60870-5-104-2004 или Modbus TCP);
- Период обновления результатов измерений в регистрах прибора, доступных для чтения через цифровые порты - 0,1 с, 0,2 с, 0,5 с;
- Наличие в приборах четырех дискретных входов, трех релейных и трех аналоговых выходов (в зависимости от модификации);
- Одностраничные и многостраничные модификации приборов;
- Трехстрочный светодиодный индикатор (высота цифр 20 мм, цвет индикатора, красный, зеленый или желтый, выбирается при заказе);
- Четыре кнопки на лицевой панели позволяют просматривать на индикаторе измеряемые величины и настраивать прибор;
- Вход в меню настройки защищен паролем;
- Приборы соответствуют ГОСТ Р 51317.6.5 (МЭК 61000-6-5:2001) "Совместимость технических средств электромагнитная;
- Устойчивость к электромагнитным помехам технических средств, применяемых на электростанциях и подстанциях";
- Степень защиты прибора, обеспеченная передней панелью, IP66 (по ГОСТ 14254-96);
- Средняя наработка на отказ - 200000 часов;
- Средний срок службы - 25 лет.
Технические характеристики многофункционального измерителя PD194PQ-9ххх:
| Параметр | Значение |
| Измерительные входы | |
| Номинальное значение (1) силы тока Iн, А | 0,5; 1,0; 2; 2,5; 5,0 |
| Номинальное значение (1) линейного Uнл (фазного Uнф) напряжения, В | 100 (57,7); 220 (127); 380 (220); (380) |
| Частота тока и напряжения, Гц | от 45 до 55 (2) |
| Допустимая кратковременная перегрузка на измерительных входах напряжения | 2⋅Uн в течение 60 с |
| Допустимая кратковременная перегрузка на измерительных входах тока | По таблице (см. ниже) |
| Сопротивление входа напряжения, МОм, не менее | 1 |
| Сопротивление входа тока, мОм, не более | 20 |
| Схема подключения (3) | 3-фазная 3-проводная или 3-фазная 4-проводная |
| Питание | |
| Напряжение питания (1): - универсальное питание напряжением 80...270 В постоянного или переменного тока - питание напряжением 18...50 В постоянного тока | пост. 80...270 В или пер. 80...270 В, 45...55 Гц пост. 18...50 В |
| Мощность, потребляемая от источника питания 80...270 В, не более, ВА | 5 |
| Мощность, потребляемая от источника питания 18...50 В, не более, ВА | 4,5 |
| Время установления рабочего режима после включения питания, мин, не более | 5 |
| Индикация | |
| Тип индикатора | светодиодный |
| Количество строк индикатора | 3 |
| Диапазон отображаемых значений: - токов (А, кА) и напряжений (В, кВ), - мощностей (Вт, кВт, МВт, вар, квар, Мвар, ВА, кВА, MBA) - коэффициента мощности | 0...9999 -9999...0...9999 -1.000...0...1.000 |
| Период обновления результатов измерения, с, не более | 1 |
| Аналоговые выходы | |
| Количество | нет, 2 или 3 (4) |
| Тип (1): - выход тока - выход напряжения | 4-20 мА, 4-12-20 мА, 0-20 мА, 0-5 мА или ±5 мА 0-5 В, 1-5 В или 0-10 В |
| Сопротивление нагрузки: - для выходов типа 4-20 мА, 4-12-20 мА, 0-20 мА, Ом, не более - для выходов типа 0-5 мА; ±5 мА, Ом, не более - для выходов типа 0-5 В, 1-5 В, кОм, не менее - для выходов типа 0-10 В, кОм, не менее | 350 750 20 20 |
| Цифровые порты | |
| Порт RS-485 | 1 или 2 порта (5), скорость от 2400 до 19200 бит/с (6), протокол Modbus RTU или ГОСТ Р МЭК 60870-5-101-2006 |
| Порт Ethernet | Нет или 1 порт (5), 100Base-T, протокол ГОСТ Р МЭК 60870-5-104 или Modbus TCP |
| Период обновления результатов измерений в регистрах прибора, доступных для чтения через цифровые порты, с | 0,2; 0,5 (7) |
| Релейные выходы | |
| Количество | нет или 3 (5) |
| Нагрузка | перем. 250 В, 5 А или пост. 30 В, 5 А |
| Дискретные входы | |
| Количество | нет или 4 (5) |
| Тип | «сухой контакт» |
| Ток в замкнутом состоянии, мА, не более | 4 |
| Напряжение в разомкнутом состоянии, В, не более | 15 |
| Изоляция | |
| Сопротивление изоляции между входами, выходами, выводами питания, корпусом, МОм, не менее | 100 |
| Испытательное напряжение переменного тока частотой 50 Тц в течение 1 минуты, кВ: - питание – входы, питание – выходы (кроме Ethernet), входы – выходы (кроме Ethernet), Ethernet – выходы, Ethernet – входы тока, Ethernet – дискретные входы; - Ethernet – питание, Ethernet – входы напряжения | 2 кВ 1,5 кВ |
| Условия эксплуатации / хранения и транспортирования | |
| Температура окружающего воздуха, °С | -40...+70 / -50...+80 |
| Относительная влажность, %, не более | 95 при +35 °С, без конденсации влаги |
| Высота над уровнем моря, м, не более (8) | 2500 |
| Механическая устойчивость и прочность | |
| Прочность при транспортировании | Согласно ГОСТ 22261-94, п. 4.9.9, п. 7.34 |
| Устойчивость к синусоидальной вибрации | Группа механического исполнения М13 согласно ГОСТ 17516.1-90, п. 2 |
| Устойчивость к землетрясению | До 8 баллов по шкале MSK-64 по ГОСТ 17516.1-90, Приложение 6, для группы М13, для встроенных элементов, уровень установки 0-10 м над нулевой отметкой |
| Безопасность и защита | |
| Электрическая безопасность | Соответствует ГОСТ Р 52319-2005 |
| Пожарная безопасность | Соответствует НПБ 247-97, п. 2.9, п. 2.29, 2.31 |
| Степень защиты, обеспеченная передней панелью: - для прибора щитового исполнения Степень защиты обеспеченная корпусом: | Код степени защиты по ГОСТ 14254-96: IP66 IP40 |
| Уровень защиты программного обеспечения СИ от непреднамеренных и преднамеренных изменений | «С» по МИ 3286-2010 |
| Электромагнитная совместимость | |
| Электромагнитная совместимость (помехоустойчивость и помехоэмиссия) | Соответствует ГОСТ Р 51522-99 |
| Надежность | |
| Средняя наработка на отказ, тыс. ч | 200 |
| Средний срок службы, лет | 25 |
| Межповерочный интервал, лет | 8 |
| Размеры и масса | |
| Размеры передней панели, мм Присоединительные размеры, мм Вырез в щите, мм | 96x96 90x90 91x91 |
| Масса прибора, кг, не более | 0,43 |
| Масса прибора в упаковке, кг, не более | 0,7 |
Примечания:
(1) Выбирается при заказе.
(2) По заказу может быть поставлен прибор c периодом обновления результатов измерений в регистрах прибора равным 0,1 секунды. В этом случае частота тока и напряжения на входе прибора должна быть в диапазоне от 48 до 52 Гц.
(3) Схему подключения можно изменить (уставка), за исключением модификации А повышенной точности PD194PQ-T-A(A1) и прибора с номинальным фазным напряжением 380 В (только 4- проводная схема).
(4) У щитового прибора аналоговые выходы имеются у модификаций К и N: два выхода – при заказе выходов с номинальным током 5 мА (выходы типа 0-5 мА или ± 5 мА), три выхода – в остальных случаях щитового прибора.
(5) В зависимости от модификации прибора.
(6) По заказу может быть установлен порт со скоростью передачи до 38400 бит/с.
(7) Опции меню. По заказу может быть поставлен прибор с опциями 0,1; 0,2 и 0,5 секунды.
(8) При транспортировании самолетом приборы должны быть размещены в отапливаемых герметизированных отсеках.
Допустимые кратковременные перегрузки на измерительных входах тока:
| Кратность тока (1) | Число перегрузок | Длительность каждой перегрузки, с | Интервал между двумя перегрузками, с |
| 7 | 2 | 15 | 60 |
| 10 | 5 | 3 | 2,5 |
Примечания:
(1) Кратность тока относительно номинального значения.
Комплект поставки PD194PQ-9ххх
| № | Наименование | Количество |
| 1 | Многофункциональный измеритель PD194PQ-9ххх в выбранном исполнении | 1 |
| 2 | Краткое руководство по эксплуатации | 1 |
| 3 | Компакт-диск с руководством по эксплуатации прибора, программой iPMS, руководством пользователя программой iPMS, свидетельством об утверждении типа, описанием типа на прибор | 1 |
| 4 | Паспорт | 1 |
| 5 | Коробка упаковочная | 1 |
