TMM-540
Главная > Каталог > Техника для обслуживания ИТ-инфраструктуры > Монтаж и диагностика волоконно-оптического кабеля (ВОЛС) > VIAVI SmartClass Fiber ORL-85 - измеритель возвратных потерь 1310/1550/1625нм, сменные SC/APC и FC/APC

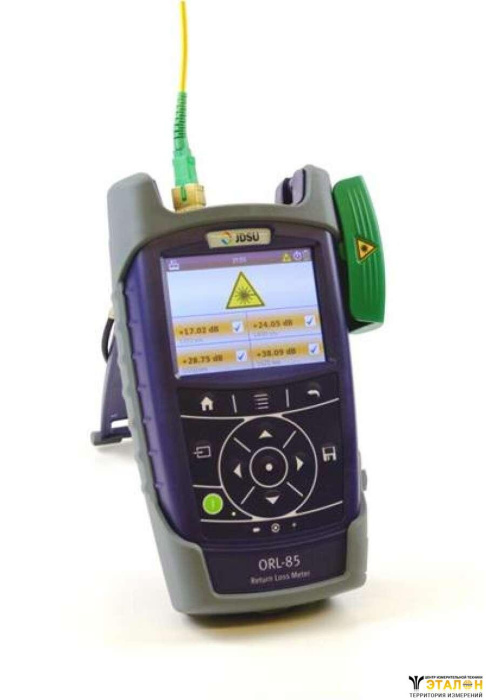

VIAVI SmartClass Fiber ORL-85 - измеритель возвратных потерь 1310/1550/1625нм, сменные SC/APC и FC/APC

Цена:
по запросу
Общая стоимость 0 руб.
В корзину
Купить в 1 клик
Нашли дешевле?
Снизим цену!
В избранное
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Бесплатная доставка от 50000₽
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Более 350 брендов
Самые лучшие
цены
Техническая
документация
Быстрая доставка
по России
Сервисный
центр
  • Описание
  • Характеристики и комплект поставки
  • Доставка и оплата
  • Гарантия и возврат
  • Отзывы
  • Сервис
Описание

Назначение и описание VIAVI SmartClass Fiber ORL-85 - измеритель возвратных потерь 1310/1550/1625нм, сменные SC/APC и FC/APC:

VIAVI SmartClass Fiber ORL-85 совмещает в себе оптический измеритель мощности, источник излучения, оптический микроскоп и измеритель возвратных потерь. ORL-85 – это еще отличное решение для инспектирования загрязнений оптических коннекторов, непосредственно влияющих на качество соединия.

Оптические системы с свысокоскоростными лазерами, аналоговой передачей (CATV) или с рамановскими усилителями очень чувствительны к возвратным потерям, которые могут привести к:

  • увеличению шума передатчика, уменьшению отношения сигнал/шум (OSNR) в аналоговых системах (CATV), увеличению ошибок BER в цифровых системах;
  • интерференции излучения, изменению центральной длины волны и излучаемой мощности;
  • уменьшению ресурса работы источников оптического сигнала.

Измерение возвратных потерь ORL-85 производит методом OCWR (optical continuous wave reflectometer) с точностью ± 0.7 дБ, в диапазоне от 0 до +70 дБ, на длинах волн 1310/1550/1625 нм.

Дополнительно SmartClass Fiber ORL-85 комплектуется внешним микроскопом P5000i для проверки загрязненности поверхности оптических коннекторов пачкордов и пачпанелей. Чистота оптических коннекторов — залог низких потерь и высокой производительности сети. Нажатием одной кнопки прибор оценивает состояние коннектора и выдается заключение «Прошел/Не прошел» в соответствии с критериям международного стандарта IEC 61300-3-35, либо по критериям пользователя. Результаты измерений могут быть сохранены во внутреннюю память прибора для дальнейшего анализа на ПК.

Настройка пороговых значений для оценки результатов по критерию “Прошел / Не прошел”, сенсорный экран и простой интерфейс делает управление SmartClass Fiber ORL-85 очень простым. Автоматические функции тестирования Auto-λ и Multi-λ снижают вероятность ручных ошибок и время тестирования. В автоматическом режиме работы ORL-85 полностью совместим с другими приборами линйки SmartClass Fiber (OLP-85, OLS-85, OLT-85).

Виды измерений VIAVI SmartClass Fiber ORL-85

  • Измерение возвратных потерь;
  • Измерение оптической мощности;
  • Проверка состояния оптических коннекторов (опция микроскопа).

Особенности VIAVI SmartClass Fiber ORL-85

  • Измерение ORL методом OCWR с точностью  ± 0.7 дБ;
  • Диапазон измерений ORL от 0 до +70 дБ;
  • Широкополосный измеритель мощности на 800-1700 нм / -85 до +15 дБм;
  • Источник излучения на 1310, 1550, 1625 нм / стабильность 0,02 дБ;
  • Регулируемая мощность источника излучения;
  • Auto λ – автоматическое определение длины волны;
  • Multi λ – автоматическое тестирование на всех длинах волнах;
  • Оптический микроскоп – инспектирование чистоты коннекторов в паре с микроскопом P5000i (опция);
  • Память – на 10 000 измерений;
  • Генерация отчетов;
  • Питание от батарей или аккумулятора;
  • Удаленное управление через USB или Ethernet порт;
  • Экран – сенсорный, цветной, 3.5 дюйма;
  • Корпус – влагонепроницаемый.

Комплект поставки VIAVI SmartClass Fiber ORL-85

  • Измеритель возвратных потерь ORL-85;
  • Оптические адаптеры: 1xSC фиксированный и 1хFC сменный;
  • Батареи АА, 8шт;
  • Инструкция по эксплуатации;
  • Мягкий кейс SC2.

Основные технические характеристики VIAVI SmartClass Fiber ORL-85 - измеритель возвратных потерь 1310/1550/1625нм, сменные SC/APC и FC/APC:

Технические характеристики VIAVI SmartClass Fiber ORL-85

Параметр
Значение
Режимы работы
Измеритель обратных потерь
Источник излучения
Измеритель мощности
Оптический микроскоп (опция)
Измеритель обратных потерь
Длины волн
1310, 1550, 1625 нм
Разрешение
0.01 дБ
Диапазон измерений
0 до 70 дБ
Точность измерений
±0.7 дБ (от 0 до 50 дБ)
±0.9 дБ (от 50 до 60 дБ)
Источник излучения
Длины волн
1310, 1550, 1625 нм
Спектральная ширина
<5 нм
Выходная мощность
-6 до -9 дБ (регулируемая, шаг 0.01 дБ)
Стабильность излучения 15мин/8ч
0.02/0.2 дБ
Режимы излучения
CW (непрерывный), модулированный, Auto λ, Multi λ
Частоты модуляции сигнала
270 Гц, 1 кГц, 2 кГц
Оптический интерфейс
APC коннектор для  сменных адаптеров FC, SC, ST
Измеритель мощности
Тип детектора
InGaAs
Диапазон измерения мощности
-85 до +15 дБм
Максимальный входной уровень мощности
+15 дБм
Точность измерения
±0.4 дБ
Установка референтных значений
Есть
Диапазон длин волн
1260 до 1650 нм (шаг 1 нм)
Калиброванные длины волн
1310, 1490, 1550, 1625 нм
Разрешение экрана
0.01 дБ / 0.001 мкВт
Единицы измерения
дБ, дБм, Вт
Вывод результатов измерений
Абсолютное/относительные значения, прошел/не прошел
Функция Auto λ
Автоматическое определение длины волны
Функция Multi λ
Автоматическое последовательное измерение на всех длинах волн
Определение частот модулированного сигнала
270 Гц, 1 кГц, 2 кГц
Общие параметры
Дисплей
3.5 дюйма, цветной, сенсорный
Передача данных на ПК
Через USB порт
Удаленное управление
Через USB или Ethernet порты
Функции микроскопа
(при наличии опции микроскопа P5000i)
Режим реального времени
Фото изображения коннектора
Сохранение изображения в память
Автоматический анализ “Прошел/Не прошел”
Память
На 10 000 измерений
Электрические интерфейсы
USB 2.0 (2шт), Micro-USB 2.0 (1шт)
Питание
Бататери АА (8шт), AC адаптер питания (опция), аккумулятор (опция)
Время работы
>10ч от аккумулятора, >8ч от батарей
Температура хранения
–25 to +55°C
Температура эксплуатации
–5 to +45°C
Габариты, вес
208 x 112 x 64 мм, 750 г
Развернуть полное описание
