ОПИСАНИЕ ПРИБОРА:
Для определения параметров полупроводниковых приборов предназначена для измерения параметров биполярных транзисторов типа p-n-p и n-p-n.
Позволяет определять такие параметры:
Биполярных транзисторов: статический коэффициент передачи тока в рабочей точке Вст(приложение); Дифференциальный коэффициент передачи тока β0; Крутизну прямой передачи ρ0; Выходное сопротивление по постоянному току Rвых; Дифференциальное выходное сопротивление τвых;
Полевых транзисторов: Крутизну характеристик ρ0;
Полупроводниковых приборов с p-n переходом: Баръерную емкость p-n перехода.

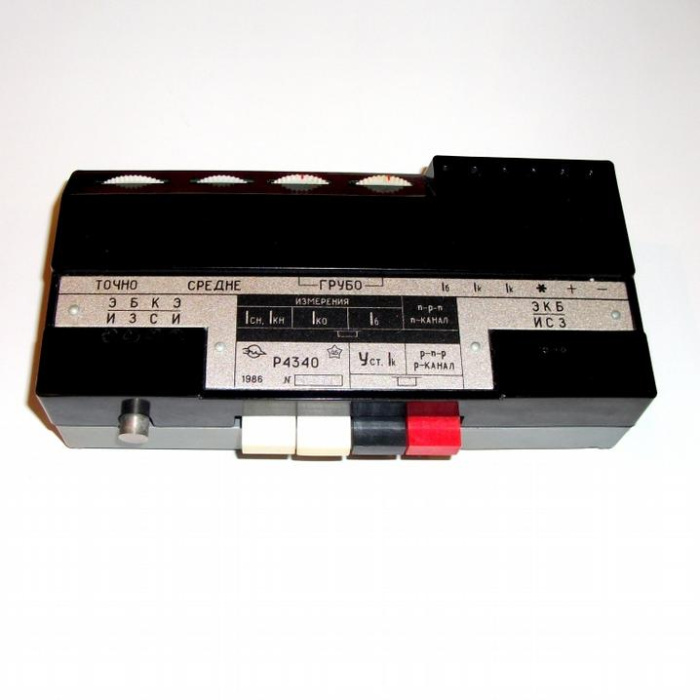

Приставка Р4340 для определения параметров полупроводниковых приборов предназначена для измерения параметров биполярных транзисторов типа p-n-p и n-p-n в схеме с общим эмиттером, униполярных (полевых) транзисторов, униполярных (полевых), транзисторов с p и n-каналом в схеме с общим истоком и других полупроводниковых приборов с p-n-переходами при использовании в качестве отсчетного устройства любого электроизмерительного прибора, имеющего пределы измерения постоянного тока и напряжения
Технические характеристики
Измеряемые параметры и их допустимое значение указаны в таблице.
| Параметр | Допустимое значение параметра | |
| С внутренним источником напряжения 3,8-4,8В | С внешним источником напряжения 20В | |
| Обратный ток коллектора (Іко) | До 0,1А | До 1А |
| Начальный ток коллектора (Ікн) | До 0,1А | До 1А |
| Обратный ток эмиттера (Іэо) | До 0,1А | До 1А |
| Ток коллектора (Ік) | До 0,1А | До 1А |
| Ток базы (Іб) | До 0,03А | До 0,1А |
| Напряжение «коллектор-эмиттер» (Uкэ) | До 4,8В | До 20В |
| Напряжение «база-эмиттер» (Uбэ) | До 4,8В | До 20В |
| Полевые транзисторы | ||
| Ток насыщение стока (Існ) | До 0,1А | До 1А |
| Напряжение «сток-исток» (Uси) | До 4,8В | До 20В |
| Напряжение «затвор-исток» (Uзи) | До 20В | |
| Напряжение «отсечки» (Uотс) | До 20В | |
| полупроводниковые приборы с p-n-переходом | ||
| Прямой ток p-n перехода (Іпр) | До 0,1А | До 1А |
| Обратный ток p-n перехода (Іобр) | До 0,1А | До 1А |
| Напряжение стабилизации стабилитрона (Uст) | До 15В | |
- Приставки Р4340 позволяют определять такие параметры:
- Биполярных транзисторов:
- Статический коэффициент передачи тока в рабочей точке Вст (приложение);
- Дифференциальный коэффициент передачи тока β0;
- Крутизну прямой передачи ρ0;
- Выходное сопротивление по постоянному току Rвых;
- Дифференциальное выходное сопротивление τвых;
- Полевых транзисторов:
- Крутизну характеристик ρ0;
- Полупроводниковых приборов с p-n переходом:
- Баръерную емкость p-n перехода
С помощью приставки Р4340 можно снимать выходные характеристики биполярных и полевых транзисторов. Приставку Р4340 можно использовать в качестве регулятора тока и разветвителя напряжения.
Габариты приставки Р4340: 166х90х42 мм.
Масса приставки не более 0,4 кг.
