TMM-540
Главная > Каталог > Измерительные приборы > Мосты, магазины, меры сопротивления, индуктивности и емкости > Р5026М



Р5026М

Цена:
138 599 ₽
Общая стоимость 0 руб.
В корзину
Купить в 1 клик
Нашли дешевле?
Снизим цену!
В избранное
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Бесплатная доставка от 50000₽
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Более 350 брендов
Самые лучшие
цены
Техническая
документация
Быстрая доставка
по России
Сервисный
центр
  • Описание
  • Доставка и оплата
  • Гарантия и возврат
  • Отзывы
  • Сервис
Описание
Мост переменного тока Р5026М (Р 5026М, Р-5026М, Р5026 М, Р 5026 М, Р-5026 М, Р5026 М, Р 5026-М, Р-5026-М, p5026m, p 5026m, p-5026m, p5026-m, p 5026-m, p-5026-m, p5026 m, p 5026 m, p-5026 m)
Предназначен для измерения емкости и тангенса угла диэлектрических потерь высоковольтной промышленной изоляции по "прямой" (оба вывода измеряемого объекта изолированы от "земли") и "перевернутой" (один из выводов измеряемого объекта соединен с "землей") схемам в эксплуатационных условиях, непосредственно на месте установки оборудования, а также для измерения по "прямой" схеме в лабораторных условиях емкости и тангенса угла диэлектрических потерь различных электроизоляционных материалов и конденсаторов при частоте 50 и 60Гц.
Мосты переменного тока Р5026М (в дальнейшем - мосты) предназначены для измерения емкости и тангенса угла диэлектрических потерь высоковольтной промышленной изоляции (конденсаторов, вводов, трансформаторов, изоляторов, машин-двигателей, генераторов, компенсаторов и т.д. объектов) по "прямой" (оба вывода измеряемого объекта изолированы от "земли") и "перевернутой" (один из выводов измеряемого объекта соединен с "землей") схемам в эксплуатационных условиях, непосредственно на месте установки оборудования, а также для измерения по "прямой" схеме в лабораторных условиях емкости и тангенса угла диэлектрических потерь различных электроизоляционных материалов и конденсаторов при частоте 50 и 60Гц.
Мост переменного тока Р5026М предназначен для эксплуатации в условиях умеренного климата в закрытых сухих отапливаемых помещениях при температуре окружающего воздуха от 10 до 35 °С и относительной влажности до 80 % (при 25 °С) и в закрытых неотапливаемых помещениях при температуре окружающего воздуха от -10 до +40 °С и относительной влажности до 90 % (при 30 °С).
Мост переменного тока Р5026М - 04.1 предназначен для эксплуатации в условиях сухого или влажного тропического климата в помещениях с кондиционированным или частично кондиционированным воздухом при температуре от 10 до 35 °С и относительной влажности до 80% при 25 °С и в закрытых неотапливаемых помещениях при температуре окружающего воздуха от -10 до +40 °С и относительной влажности до 90 % при 30 °С.
Технические данные

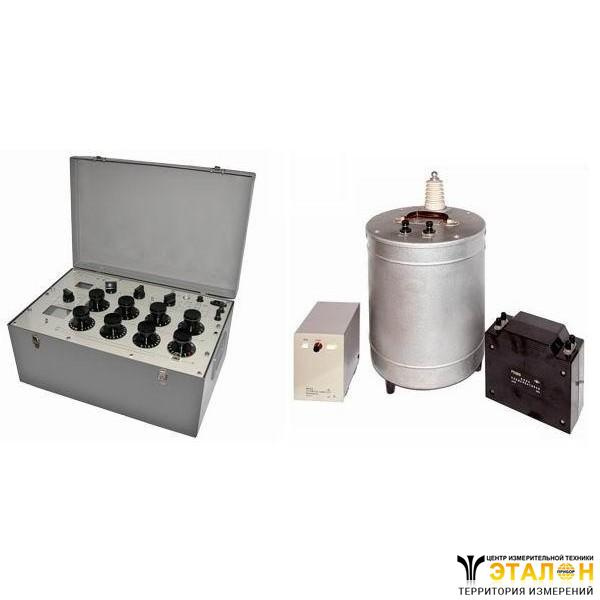

Мост переменного тока Р5026М состоит из следующих составных частей; мост переменного тока Р5026М (в дальнейшем - основной блок), конденсатора воздушного образцового Р5023 (в дальнейшем - конденсатор), устройства защитного потенциала Ф5122 (в дальнейшем - устройство).
Диапазоны измерений емкости (Cx), тангенса угла диэлектрических потерь (tg?x), пределы допускаемого значения основной погрешности при измерении емкости и тангенса угла диэлектрических потерь в зависимости от диапазона рабочих напряжений, состава, схемы измерений, а также диапазон рабочих температур указаны в табл. 1 и 2.
Номинальное значение емкости конденсатора равно 50 пФ. Пределы допускаемого отклонения емкости конденсатора от номинального значения равны ±3пФ. Погрешность определения действительного значения емкости конденсатора не превышает ±0,08%.
Значение тангенса угла диэлектрических потерь конденсатора не превышает 5•10-5. Входное сопротивление устройства не менее 30 МОм. Коэффициент передачи напряжения устройства не менее 0,996. Предел допускаемого значения дополнительной погрешности моста Р5026М, вызванной изменением температуры окружающего воздуха от нормальной (20±2) °С до любой в пределах рабочего диапазона температур не превышает половины предела допускаемого основной погрешности на каждые 10 °С.
Изоляция основного блока Р5026М между внутренним экраном и корпусом выдерживает в течении 5 мин. действие испытательного напряжения переменного тока 15кВ частотой (50±1)Гц.
Изоляция конденсатора между высокопотенциальным выводом и низкопотенциальным зажимом, а также между зажимом, соединенным с корпусом и металлическим основанием, на котором установлен конденсатор, выдерживает в течение 5 мин. действие испытательного напряжения переменного тока 15 кВ частотой (50±1)Гц.
Изоляция между цепью присоединения к сети переменного тока и корпусом основного блока Р5026М и устройства выдерживает в течение 1 мин. действие испытательного напряжения переменного тока 1,5кВ частотой (50±1)Гц. Сопротивление изоляции между внутренним экраном и корпусом основного блока не менее 500 МОм.
Сопротивление изоляции конденсатора между соединенными вместе высоковольтным выводом и низкопотенциальным зажимом, а также между корпусом и металлическим основанием, на котором установлен конденсатор не менее 500МОм.
Мощность, потребляемая от сети электропитания основным блоком Р5026М и устройством, не превышает значений, указанных в табл.3. Габаритные размеры составных частей моста Р5026М не превышают значений, указанных в табл.3. Масса составных частей моста Р5026М не превышает значений, указанных в табл.3.
Таблица 1
Диапазон измеренийПредел допускаемого значения основной погрешности измеренийДиапазон рабочих напряже-
ний, кВ
Сх, пФtg ?хСх, %tg ?х
10-10001·10-4-0,1± 2,5/ V±((0,05·tg ?х')/ V + (10·10-4)/ V))2-5
±0,5±((0,01·tg ?х') + 2·10-4)5-10
100-1,1·1041·10-4-1,0± 1,2/ V±((0,015·tg ?х')/ V + (3·10-4)/ V))1-3
± 0,4±((0,005·tg ?х') + 1·10-4)3-10
1,1·104-1,1·1051,1·104-2·104±1,2/ V±((0,015·tg ?х')/ V + (3·10-4)/ V))1-3
±0,4±((0,005·tg ?х') + 1·10-4)3-10
2,1·104-1,1·105±1,2/ V±((0,015·tg ?х')/ V + (3·10-4)/ V))1-3
±0,4±((0,005·tg ?х') + 1·10-4)3-5
1,1·105-1065·10-4-1,0±3/ V±((0,075·tg ?х')/ V + (6·10-4)/ V))1-3
±1±((0,025·tg ?х') + 2·10-4)3-5
Таблица 2
Пределы измеренияПредел допускаемого значения основной погрешности измеренийДиапазон рабочих напряже-
ний, кВ
Сх, пФtg ?хСх, %tg ?х
100-1,1·1045·10-3-1,0± 2±(0,05·tg ?х' + 3·10-3)1-10
1,1·104-1,1·105
1,1·105-1·106
5,5·105 - 5·1065·10-3-5,0± 5±(0,1·tg ?х' + 5·10-3)0,5-1
650 - 2·1055·10-3-0,1± 2±(0,05·tg ?х' + 2·10-3)0,05-0,1
6500 - 2·1065·10-3-1,0
2·106 - 5·107
5·107 - 5·108±(0,05·tg ?х' + 5·10-3)

Диапазон рабочих напряже-
ний, кВ		Схема и состав измеренийДиапазон рабочих темпе-
ратур, ?С
1-10
"Прямая", "Перевернутая", Р5026М, Р5023-10 - 40
0,5-1
0,05-0,1"Прямая", Р5026М10 - 35

Таблица 3.

Составная часть моста

Потребляемая мощностьГабаритные размеры, ммМасса, кг
Основной блок15ВА540х380х28020
Конденсатор-

Диаметр – 315

Высота – 565

18
Устройство10ВА120х190х1952,5

Развернуть полное описание
