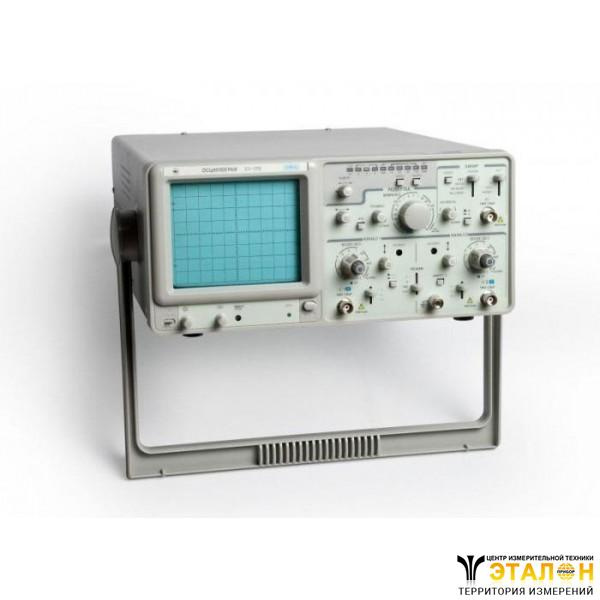

Осциллограф двухканальный аналого-цифровой С1-173
Также этот прибор может называться: С1173, С1 173, С1-17З, c1-173, c1173, c1 173.
С1-173осциллограф двухканальный аналого-цифровой применяется для исследования формы электрических сигналов путем визуального наблюдения и измерения их амплитудных и временных параметров в полосе частот от 0 до 20 МГц.
Сфера применения: в промышленности при разработке, производстве и эксплуатации радиоэлектронной аппаратуры на различных объектах сферы безопасности.
Технические характеристики С1-173:
Каналы осциллографов - 2.
Рабочая часть экрана - 80×100 мм.
Ширина линии луча - не более 0,8 мм.
Коэффициент отклонения (10 калиброванных положений соответственно ряду чисел 1, 2, 5):
- норма - от 5 мВ/дел до 5 В/дел;
- с растяжкой - от 1 мВ/дел;
- с делителем 1:10 - до 50 В/дел.
Коэффициент развязки между каналами С1-173:
- в диапазоне до 7 МГц - не менее 10 000;
- в диапазоне до 20 МГц - не менее 5000.
Дрейф луча каждого канала:
- долговременный - не более 1 дел/ч;
- кратковременный - не более 0,2 дел/мин.
Диапазон коэффициентов развертки (устанавливаются ступенями соответственно ряду чисел 1, 2, 5) в кратковременном режиме - 0,2 дел/мин.
Виды выходов - открытый, закрытый, заземленный.
Входное активное сопротивление:
- непосредственный вход - 1±0,03 МОм;
- с делителем 1:10 - 10±0,3 МОм.
Входная емкость С1-173:
- непосредственный вход - 25±5 пФ;
- с делителем 1:10 - не более 20±5 пФ.
Пределы перемещения луча по вертикали - не менее 5 дел.
Модуляция яркости луча каналов 1 и 2 при подаче на вход «Z» напряжения:
- амплитуда - не менее 5 В;
- частота -от 0 до 2 МГц.
Встроенный калибратор
Форма сигнала импульсов С1-173 - прямоугольная (меандр).
Частота следования импульсов - 1±0,02 кГц.
Амплитуда сигналов - 2±0,04 В.
Пределы погрешности амплитуды и частоты - ±2%.
В режиме аналогового осциллографаС1-173:
Полоса пропускания:
- основная - от 0 до 20 МГц;
- при включенной пятикратной растяжке - от 0 до 7 МГц.
Возможность увеличения коэффициента отклонения от калиброванного значения - в 2,5 раза (плавно).
Пределы погрешности коэффициентов отклонения:
- непосредственно на входе - не более ±3%;
- с растяжкой и с делителем 1:10 - не более ±5%;
- в рабочих условиях применения - не более ±5%;
- в рабочих условиях применения с растяжкой и с делителем - не более ±7%.
Коэффициент развязки (20 калиброванных положение соответственно ряду чисел 1, 2, 5):
- норма - от 0,2 мкс/дел до 0,5 с/дел;
- с 10-ти кратной растяжкой - от 20 нс/дел.
Погрешность коэффициентов развертки С1-173:
- основная погрешность - ±3%;
- погрешность с растяжкой - ±5%.
Синхронизация
Виды:
- сигналом канала 1;
- сигналом канала 2;
- от сети;
- от внешнего источника.
Диапазон частот - от 20 Гц до 20 МГц.
Амплитуда - от 0,2 В до 10 В.
Параметры входа канала горизонтального отклонения
Коэффициент отклонения усилителя - от 5 мВ/дел до 5 В/дел.
Полоса пропускания усилителя С1-173 - от 0 до 500 кГц.
Разность фаз между каналами на частоте до 50 кГц - не более 3°.
Режимы работы горизонтального отклонения - автоколебательный; ждущий; ТВ-кадр; ТВ-строка; блокировка уровня запуска.
Режим работы при вертикальном отклонении:
- наблюдение сигналов по каналам 1 и 2 в отдельности;
- наблюдение суммы сигналов каналов 1 и 2;
- наблюдение сигналов каналов поочередно и прерывисто;
- инвертирование сигнала в канале 2;
- просмотр телевизионного сигнала.
В режиме цифрового запоминающего осциллографаС1-173:
Эквивалентная полоса пропускания:
- основная - от 0 до 8 МГц;
- при включенной пятикратной растяжке - от 0 до 7 МГц.
Пределы погрешности коэффициентов отклонения:
- непосредственно на входе - не более ±(3+4/n)%;
- с растяжкой и с делителем 1:10 - не более ±(5+4/n)%;
- в рабочих условиях применения - не более ±(5+4/n)%;
- в рабочих условиях применения с растяжкой и с делителем - не более ±(7+4/n)%, где n - размер на экране ЭЛТ.
Разрешающая способность С1-173 - 8 бит (28 точек/дел).
Виды интерполяции - синусоидальная, линейная.
Параметры входа канала горизонтального отклонения
Коэффициент развертки - от 0,2 мкс/дел до 10 с/дел.
Максимальная частота дискретизации - 20 Мвыб(с).
Разрешающая способность - 10 бит (100 точек/дел).
Режим запуска - автоколебательный, ждущий.
Максимальная растяжка запомненного сигнала - 100 раз.
Установка синхронизации - 2-е, 5-е и 8-е деление шкалы от начала развертки.
Скорость подачи информации С1-173 - 19 200 бод.
Режим работы:
- режим аналогового осциллографа - отображающего сигналы в реальном масштабе времени;
- режим цифрового запоминающего осциллографа, позволяющего наблюдать сигналы одиночные, непериодические и сверхнизких частот.
Интерфейс - RS232.
Время установления рабочего режима - 15 мин.
Время непрерывной работы в рабочих условиях - 8 ч.
Габаритные размеры - 360×460×145 мм.
Масса - 8 кг.
Условия эксплуатации С1-173:
Рабочая температура окружающей среды - от 5º С до 40º С.
Относительная влажность при температуре 25º С - 85%.
Электропитание (напряжение/частота):
- 220±22 В - 50±2 Гц; 60±2 Гц.
Потребляемая мощность приборов осциллографы С1-173- 40 В·А.
Средняя наработка на отказ - не менее 10000 ч.
Срок службы - не менее 10 лет.
