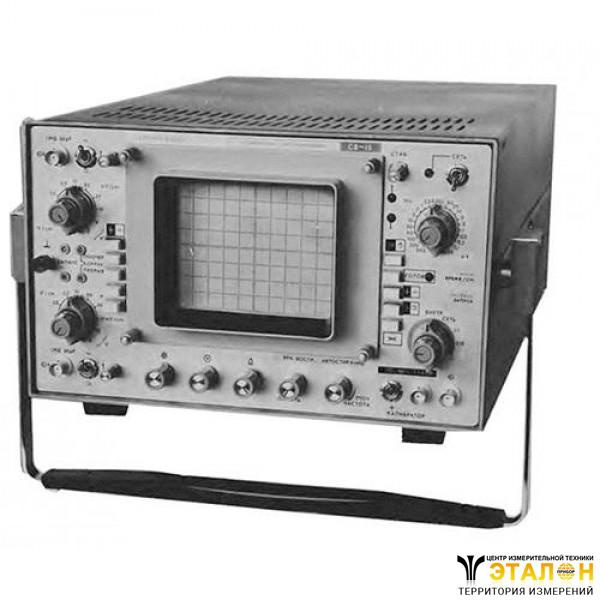

Осциллограф С8-15
Также этот прибор может называться: С815, С8 15, c8-15, c815, c8 15, s8-15, s815, s8 15.
С8-15 осциллограф как однолучевой прибор предназначен для исследования однократных и периодических сигналов.
Осциллографы С8-15 применяются для изучения электрических процессов в диапазонах инфразвуковых, звуковых, ультразвуковых сигналов, а также в диапазоне видео- и радиочастот.
Технические характеристики С8-15:
Диапазон измеряемых напряжений - от 10 мВ до 500 В.
Диапазон измеряемых интервалов времени - от 200 нс до 5 с.
Рабочая площадь экрана:
- по вертикали - 80 мм;
- по горизонтали - 100 мм.
Длина одного деления шкалы - 1 см.
Ширина линии луча - 1,2 мм.
Минимальная частота следования развертки при наблюдении максимального быстрого процесса - 100 Гц.
Максимальная скорость записи однократных сигналов - не менее 1000 км/с.
Время воспроизведения записанного изображения в режиме запоминания - не менее 40 с.
Параметры канала Y осциллографа С8-15.
Время нарастания ПX - 35 нс.
Выброс на ПХ - 5%.
Время установления ПХ - 100 нс.
Неравномерность вершины ПХ - 2%.
Спад вершины ПХ при закрытом входе через 1,25 мс от ее начала - 5%.
Входной импеданс:
- сопротивлением - от 0,97 МОм до 1,03 МОм; от 9 МОм до 11 МОм;
- емкостью - от 37,8 пФ до 46, 2 пФ; от 9 пФ до 15 пФ;
- с выносным делителем - 1:10.
Максимально допустимое значение сигнала при минимальном коэффициенте отклонения С8-15:
- на открытом входе без делителя - 100 В;
- на открытом входе с выносным делителем 1:10 - 500 В.
Максимально допустимое суммарное постоянное и переменное напряжения:
- на закрытом входе без делителя - 300 В;
- на закрытом входе с выносным делителем 1:10 - 500 В.
Смещение луча из-за дрейфа выходного напряжения усилителя:
- за 1 мин - 0,2 см;
- за 1 ч - 1 см.
Коэффициент ослабления синфазных сигналов в диапазоне частот от 0 до 100 кГц в режиме сложения сигналов (А+Б) - 40.
Коэффициент развязки между каналами в диапазоне частот от 0 до 5 МГц - 10 000.
Калиброванный коэффициент отклонения - от 20 мВ/дел. до 5 В/дел. устанавливается:
- ступенями последовательности - 1; 2; 5;
- плавно с коэффициентом перекрытия - 1:2,5.
Параметры канала X для С8-15.
Коэффициент развертки - от 0,05 мкс/дел до 25 с/дел.
Ступени последовательности развертки - 1; 2; 5.
Внутренняя синхронизация синусоидальными сигналами:
- высотой изображения на экране ЭЛТ - 1 см;
- частотой - от 1 Гц до 10 МГц.
Внутренняя синхронизация импульсами любой полярности:
- высотой изображения - 0,6 см;
- длительность - более 0,2 мкс.
Внешняя синхронизация разверток синусоидальными сигналами:
- амплитудой - от 0,5 В до 10 В;
- частотой - от 1 Гц до 10 МГц.
Внешняя синхронизация разверток импульсами любой полярности:
- амплитудой - от 0,5 В до 10 В;
- длительностью - не менее 2 мкс.
Сопротивление входа внешней синхронизации - 0,4 МОм.
Параметры сигналов калибровки коэффициента отклонения С8-15 осциллографа.
Положительное постоянное напряжение - от 0,594 В до 0,606 В.
Положительные импульсы:
- амплитудой - от 0,594 В до 0,606 В;
- сопротивлением - от 0,99 МОм до 1,01 МОм.
Параметры сигналов калибровки коэффициента развертки.
Положительные импульсы частоты следования равны частоте сети питания.
Погрешность калибровки:
- коэффициента отклонения - 3%;
- коэффициента развертки - 5%.
Питание С8-15 от сети переменного тока:
- напряжением - от 192 В до 242 В;
- частотой - от 49,5 Гц до 50,5 Гц; от 59,4 Гц до 60,6 Гц.
Потребляемая мощность - 65 Вт.
Габаритные размеры - 354×200×526 мм.
Масса - не более 16 кг.
Условия эксплуатации С8-15:
Температура окружающего воздуха - от -10° С до +30° С.
Относительная влажность при +20° С - до 95%.
