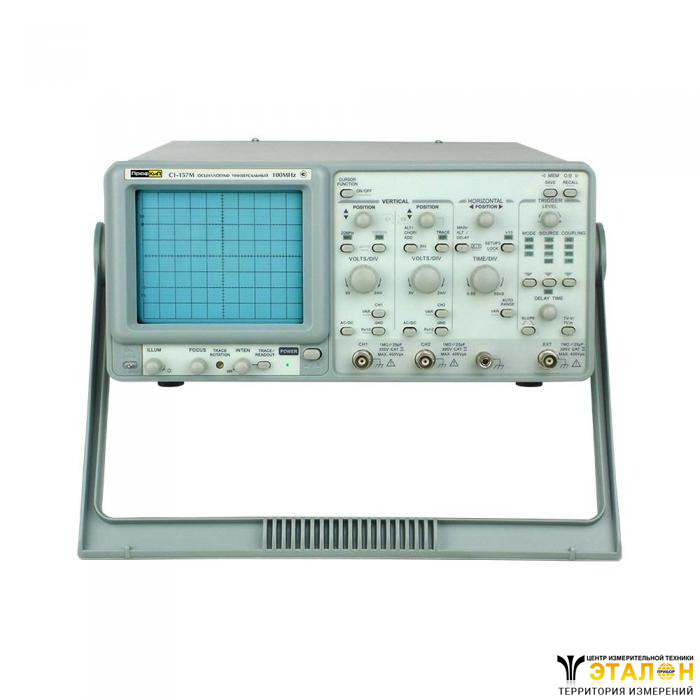

ПрофКиП С1-157М осциллограф универсальный (2 канала, 0 МГц … 100 МГц)
ПРОФКИП
(0)

ПРОФКИП

ПрофКиП С1-157М осциллограф универсальный (2 канала, 0 МГц … 100 МГц)

Цена:
234 375 ₽
В корзину
Купить в 1 клик
Нашли дешевле?
Снизим цену!
В избранное
В наличии
Характеристики
Производитель —
ПРОФКИП
Гарантия —
12 месяцев
Госреестр РФ —
41754-09
Интервал поверки —
12 месяцев
Сохранить PDF Распечатать
Посетителей сейчас
просматривают товар: 4
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Безналичный расчет для юридических лиц
Более 350 брендов
Самые лучшие
цены
Техническая
документация
Быстрая доставка
по России
Сервисный
центр
  • Описание
  • Доставка и оплата
  • Гарантия и возврат
  • Отзывы
Описание

Назначение осциллографа универсального ПрофКиП С1-157М

Осциллограф универсальный ПрофКиП С1-157М предназначен для исследования формы электрических сигналов путем визуального наблюдения на экране электронно-лучевой трубки (ЭЛТ) и измерения их амплитудных и временных характеристик. Осциллограф универсальный ПрофКиП С1-157М быть использован для контроля электрических параметров в промышленных и научных исследовательских лабораториях, ремонтных мастерских, учебных заведениях, в радиолюбительской практике.

Особенности и преимущества осциллографа универсального ПрофКиП С1-157М

Количество каналов: 2
Полоса пропускания: 0 МГц … 100 МГц
ЭЛТ: 6 дюймов (8 х 10 дел, 1 дел = 1 см)
Развертка с задержкой
10 групп настроек сохранения и воспроизведения на передней панели
Курсорные измерения (7 функций)
Панель настройки блокировки цифровых функций управления
Звуковая аварийная сигнализация
Выход сигнала синхронизации
Модуляция входа оси Z
Технология поверхностного монтажа (SMD), высокая стабильность и надежность

Основные технические характеристики осциллографа универсального ПрофКиП С1-157М

Параметры
Значения
Электронно-лучевая трубка (ЭЛТ)
Тип
прямоугольный, 6 дюймов
Экспозиционная площадь
8 х 10 дел (1 дел = 1 см)
Ускоряющее напряжение
16 кВ
Яркость
непрерывно регулируемая на передней панели
Z-вход
Чувствительность
5 В
Максимальное входное напряжение
30 В при 1 кГц
Полоса пропускания
5 МГц
Канал вертикального отклонения
Чувствительность
2 мВ /дел … 5 В /дел ±3% (11 диапазонов, шаг 1-2-5)
Полоса пропускания (-3 дБ)
0 МГц … 100 МГц
0 МГц … 20 МГц (при 2 мВ /дел)
Время нарастания
3.5  нс
17.5 нс (при 2 мВ /дел)
Максимальное входное напряжение
400 В при 1 кГц
Вход усилителя
открытый (DC), закрытый (АС), заземленный (GND)
Входной импеданс
1 МОм ±2% /25 пФ
Режим работы
канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV)
Канал горизонтального отклонения
Режим работы
основной (MAIN (А)), попеременно (ALT), задержка (DELAY (B))
Коэффициент развертки А (MAIN)
50 нс /дел … 0.5 с /дел, бесступенчато (UNCAL)
Коэффициент развертки B (DELAY)
50 нс /дел … 50 мс /дел
Время задержки
1 мкс … 5 с
Дрожание задержки
1:20000
Синхронизация
Режим
автоматический (AUTO), ждущий (NORM), ТВ-синхронизация (TV)
Источник синхронизации
канал 1 (CH1), канал 2 (CH2), сеть (LINE), внешний (EXT)
Вход усилителя
закрытый (AC), открытый (DC), фильтр ВЧ (HFR), фильтр НЧ (LFR)
Полярность синхронизации
«+» или «-» или полярность ТВ-синхронизации
ТВ-синхронизация
ТВ-строки (TV-H), ТВ-кадры (TV-V)
Чувствительность синхронизации
Режим работы
Частота
INT
EXT
AUTO
10 Гц … 20 МГц
20 МГц … 100 МГц
0.35 дел
1.5 дел
50 мВ
150 мВ
NORM
DC … 20 МГц
20 МГц … 100 МГц
0.35 дел
1.5 дел
50 мВ
150 мВ
TV
синхросигнал
1 дел
200 мВпик-пик
Внешний вход синхронизации
Входной импеданс
1 МОм ±3% /25 пФ ±5 пФ
Максимальное входное напряжение
300 В при 1 кГц
Режим X-Y
Режим работы
ось X: CH1, CH2, EXT
ось Y: CH1, CH2, CH1 + CH2
Чувствительность
2 мВ /дел … 5 В /дел ±3%
EXT: 0.1 В /дел ±5%
Частотный диапазон X-входа
500 кГц
Сдвиг фазы
≤3° (50 кГц)
Чувствительность выходного сигнала
Напряжение
примерно 25 мВ на 50 Ом
Частотный отклик
~ 10 МГц
Курсорные измерения
Курсорные измерения
ΔV, ΔV%, ΔV дБ, ΔT, 1 /ΔT, ΔT%, Δθ
Разрешение
1 /100 дел
Эффективный диапазон
±3 дел (по вертикали)
±4 дел (по горизонтали)
Настройка индикации
по вертикали: V /дел (CH1, CH2)б UNCAL, ALT /CHOP /ADD, INV, коэффициент щупа, AC /DC /GRN
по горизонтали: с /дел (MTB, DTB), UNCAL, масштабирование х10, развертка с задержкой, HO
синхронизация: источник, связь, склон, уровень, TV-V, TV-H
прочее: X-Y, фиксация, сохранение /воспроизведение MEM 0-9
Специальные функции
ВРЕМЯ /ДЕЛ авто диапазон
установлен
Панель установки «сохранение /воспроизведение»
10 настроек
Панель установки фиксации
установлен
Калибратор
Форма сигнала
положительный меандр
Частота
1 кГц
Выходное напряжение
2 Впик-пик ±2%

Общие данные осциллографа универсального ПрофКиП С1-157М

Питание: 110 В /220 В ±10%, 50 Гц /60 Гц
Габаритные размеры: 310х150х455 мм
Вес: 9 кг

Комплект поставки осциллографа универсального ПрофКиП С1-157М

Наименование
Количество
Осциллограф универсальный ПрофКиП С1-157М
1 шт.
Делитель
2 шт.
Кабель питания
1 шт.
Руководство по эксплуатации
1 шт.
