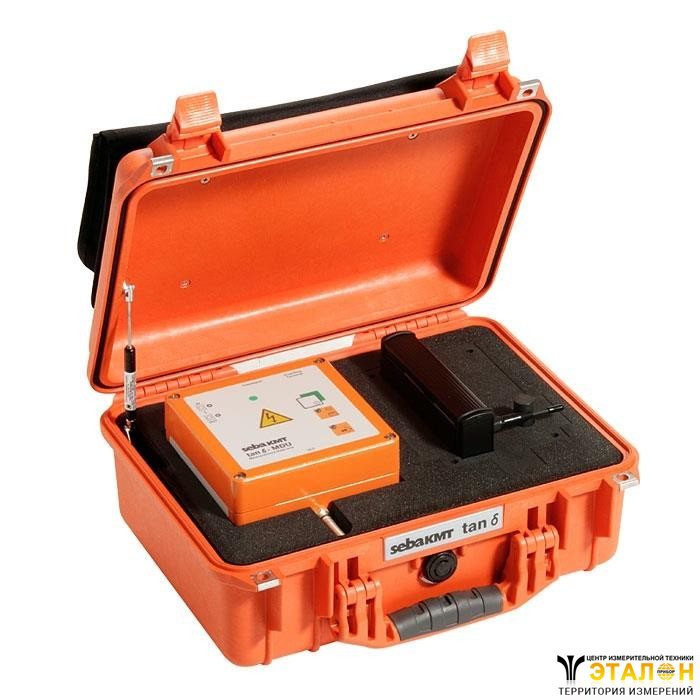

Измерительная приставка TAN D-MW позволяет осуществлять точное определение состояния кабеля. Интегральные эффекты старения, как напр. степень влажности или наличие водяных триингов могут быть распознаны и оценены, что делает приставку TAN D-MW идеальным инструментом контроля состояния кабеля.
Системой TAN D-MW достигается очень высокая степень точности измерений благодаря тому, что она измеряет прямо на высоковольтном потенциале и измерительная головка может быть очень близко расположена к испытуемому объекту.
Соединение между измерительным модулем и ноутбуком осуществляется посредством радиосвязи и достигает расстояния 75 м.
Программное обеспечение EasyGo упрощает управление системой и протоколирование результатов. Особенно здесь хотелось бы выделить установку последовательности действий, которая осуществляется просто и интуитивно.
Во время измерения форма напряжения и фактор потерь tan δ графически представляются в реальном времени, что позволяет своевременно распознать кабель с изоляцией в критическом состоянии и минимизировать испытательное напряжение.
| Параметр | Значение |
| Диапазон измерений tan δ | |
| Диапазон измерений | 1 x 10-4 … 1 x 100 |
| Точность измерений | 1 x 10-4 |
| Разрешение | 1 x 10-5 |
| Частота | 0,01 Гц … 10 Гц |
| Испытательная емкость | 2 нФ … 3 мкФ, соответствует 10 м … 15 км кабеля с VPE-изоляцией |
| Диапазон измерений тока | |
| Измерительный модуль (MDU) | 1 мкA … 25 мA |
| Токосъемный модуль (TCU) | 1 мкA … 1 мA |
| Сопротивление изоляции | |
| Диапазон измерений | 1 MΩ … 10 TΩ |
| Питание | |
| Измерительный модуль/ токосъемный модуль | Питание от батарей |
| Блок зарядки | 90 В … 240 В, 50/60 Гц AC (через сетевой кабель) или 12 В DC |
| Продолжительность работы | |
| Измерительный модуль (MDU) | 16 ч (при работе с TCU) |
| 32 ч (при работе без TCU) | |
| Токосъемный модуль (TCU) | 24 ч |
| Время зарядки | 3,5 ч |
| Рабочая температура | -25 °C … +55 °C |
| Температура хранения | -40 °C … +70 °C |
| Вес | |
| Система (MDU + TCU) с чемоданом, штативом, кабелями и принадлежностями | 12,25 кг |
| Размеры | |
| Чемодан для системы | 400 x 170 x 330 мм |
| Наименование | Количество |
| Блок измерения | 1 |
| Зарядный чемодан | 1 |
| Штатив | 1 |
| Комплект кабелей | 1 |
| Высоковольтный кабель 1м | 1 |
| SW CD-ROM | 1 |
| Антенна 868МГц | 1 |
| Кабельный барабан Ethernet 30м | 1 |
| Монтажный материал | 1 |
| LCC блок измерения | 1 |
| Комплект кабелей | 2 |
| Лент/ограждение | 1 |
| Высоковольтный кабель 3 м | 1 |
