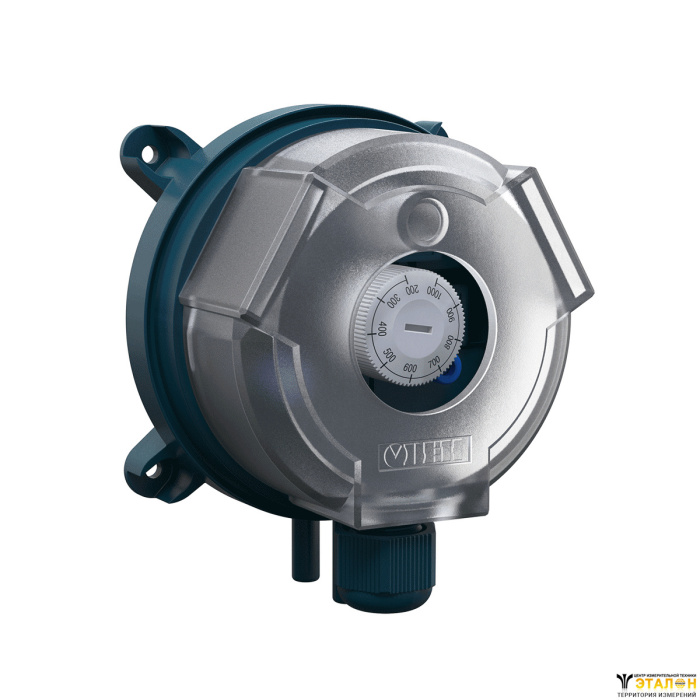

ОВЕН РД30-ДД представляет собой механическое реле перепада давления с поворотным указателем для ручной настройки порога срабатывания. Прибор выполнен в пластиковом корпусе со штуцерами диаметром 6 мм. В комплект входит силиконовая трубка длиной 1,5 м, адаптеры для врезки в вентиляционный короб и обжимные клеммы для удобства монтажа проводов. Коммутируемый ток до 1,5 А 250 В.

Реле предназначено для работы в вентиляционных системах: контроля засорения фильтра, контроля работы вентилятора, контроля направления потока в коробе.

Диапазоны работы (уставки): 20…200, 40…400, 50…500, 200…1000 Па.
Дифференциал не более: 10 , 20 , 20 , 100 Па.
Температура измеряемой среды: -20…+85 °С.
Степень защиты корпуса – IP54.
Присоединение к процессу – штуцер 6 мм под гибкую трубку.
Перегрузочная способность – до 10 кПа.
Погрешность срабатывания – 15 %, но не менее ±10 Па.

Основные технические характеристики

Наименование параметра	Значение
	РД30- ДД200	РД30- ДД400	РД30- ДД500	РД30- ДД1000
Общие характеристики
Рабочая среда	Воздух, неагрессивные и негорючие газы
Диапазон задаваемой уставки перепада давления	20…200 Па	40…400 Па	50…500 Па	200…1000 Па
Дифференциал (Р_диф.), не более	10 Па	20 Па	20 Па	100 Па
Рабочий диапазон абсолютного давления	84...118 кПа
Максимальный перепад давления между штуцерами Р1 и Р2	10 кПа
Максимальный постоянный ток коммутации для цепей управления (U_пост = 24 В)	0,1 А
Максимальное переменное напряжение коммутации (U_пер)	250 В
Максимальный переменный ток коммутации (U_пер = 250 В)	1,5 А
Подведение давления к прибору	Через встроенные штуцеры Ø 6 мм
Погрешность срабатывания реле	±15 %, но не менее ±10 Па
Управляющий выход	Реле, SPDT
Подключение сигнальных проводов	К винтовым клеммам прибора
Подключение штуцера Р1	Область повышенного давления
Подключение штуцера Р2	Область пониженного давления
Диаметр подключаемого трехжильного кабеля	3...8 мм
Сопротивление изоляции (питание-корпус), не менее:
– при 250 В	20 МОм
– при 250 В на верхнем пределе рабочего диапазона температур	5 МОм
Конструктивные параметры
Расположение оси крепежного отверстия прибора	Вертикально, штуцерами вниз
Степень защиты по ГОСТ 14254	IP54
Масса прибора, не более:
– без упаковки	150 г
– в упаковке	270 г
Характеристики надежности
Средняя наработка на отказ, не менее	87 000 ч
Срок службы, не менее	10 лет
Условия эксплуатации
Температура окружающей среды	–20...+85 °С
Относительная влажность, не более	85 % (при +25 °С)

Схемы подключения

Диаграмма срабатывания

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры прибора

Габаритные и присоединительные размеры импульсной трубки

Габаритные и присоединительные размеры штуцера

Развернуть полное описание

Комплект поставки

Прибор
Паспорт и гарантийный талон
Руководство по эксплуатации
Крепежные винты – 1 комплект
Клеммы – 3 шт.
Адаптеры монтажные – 2 шт.
Трубка силиконовая 8/5 мм – 1,5 м
