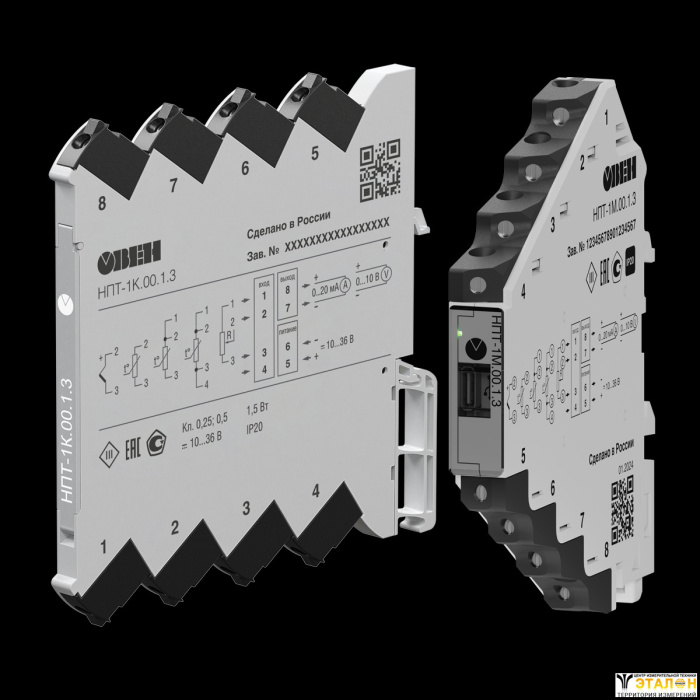

ОВЕН НПТ – серия универсальных преобразователей сигналов термометров сопротивлений, термопар, сопротивлений и потенциометров в унифицированные сигналы тока и напряжения: 4…20 мА, 0…20 мА, 0…5 мА, 0…10 В, 0…5 В, 2…10 В.
Универсальные нормирующие преобразователи сигналов ОВЕН НПТ выпускаются в конструктивных исполнениях с креплением на DIN-рейку в общепромышленном и искрозащищенном исполнении.
Применение нормированных сигналов снижает влияние электромагнитных помех в цепи измерения температуры, упрощает подключение термодатчиков к контроллерам, позволяет снизить затраты за счет использования обычных медных проводов вместо специализированных термокомпенсационных кабелей, а также в несколько раз увеличить длину линии связи от датчика до измерительного прибора.
- Совместимы с термометрами сопротивления и термопарами (см. табл. «Характеристики датчиков»).
- Настройка типа датчика и диапазона преобразования температуры через USB-порт.
- Выходной нормированный сигнал: 4…20 мА, 0…20 мА, 0…5 мА, 0…10 В, 0…5 В, 2…10 В (универсальный).
- Выходной сигнал активный, не требует внешнего источника питания.
- Эксплуатация при температуре окружающий среды от -40 °С.
- Является средством измерения*.
* Для НПТ-1К межповерочный интервал состовляет 2 года.
* Для НПТ-1М межповерочный интервал состовляет 5 лет.
Нормированный и ненормированный сигнал. Сравнительная таблица
| Тип датчика | Выходной сигнал | Влияние помех | Длина линии связи |
| Термопара | мВ (не нормирован) | 20 м | |
| Термопара | 4…20 мА (нормирован) | 1000 м |
Основные технические характеристики
| Параметр | Значение | ||
| НПТ-1К | НПТ-1М | ||
| Характеристики питания прибора | |||
| Номинальное значение напряжения питания постоянного тока | 24 В | ||
| Диапазон допустимых напряжений питания постоянного тока | 10…36 В | ||
| Гальваническая развязка питания от входов/выходов | 2500 В | ||
| Тип подключения питания | Отдельными проводами | ||
| Характеристики датчиков и входных сигналов | |||
| Тип датчика | ТС, ТП, сопротивление, потенциометры (см. табл. «Характеристики датчиков») | ||
| Схем подключения ТС | 2, 3, 4 - w | ||
| Гальваническая развязка домена «входы» от домена «выходы» | 2500 В | ||
| Характеристики выходных сигналов | |||
| Номинальный диапазон выходного сигнала преобразователя | Ток | 4…20, 0…20, 0…5 мА | |
| Напряжение | 0…10, 2…10, 0…5 В | ||
| Выходной сигнал при аварии на входе (обрыв или КЗ датчика) | Ток | 4…20 – 21…23 мА 0…20 – 21…23 мА 0…5 – 5…6 мА | |
| Напряжение | 0…10 – 10…11 В 2…10 – 10…11 В 0…5 – 5…5,5 В | ||
| Функция преобразования входных сигналов | Линейная | ||
| Допустимое сопротивление нагрузки | Не более 480 Ом – для тока Не менее 1000 Ом – для напряжения | ||
| Время | |||
| Время установления рабочего режима (предварительный прогрев) после включения напряжения питания, не более | 15 мин. | ||
| Время установления выходного сигнала после изменения входного сигнала, не более | 2 с | ||
| Питание выходного сигнала | От встроенного источника | ||
| Настройки устройства | |||
| Разъем для конфигурирования | Micro Usb | USB Type-C | |
| ПО для конфигурирования | Конфигуратор НПТ v4.1.0.742 | Owen Configurator | |
| Метрологические характеристики | |||
| Основная приведенная погрешность преобразования, не более | - при работе с ТС | 0,25 % | |
| - при работе с ТП | 0,5 % | ||
| Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 °, не более | - при работе с ТС | 0,125 % | |
| - при работе с ТП | 0,25 % | ||
| Характеристики конструкции | |||
| Габаритные размеры | (6,1×113×115) ± 1 мм | (12×107×89) ± 1 мм | |
| Степень защиты корпуса | IP20 | ||
| Степень защиты клемм | IP20 | ||
| Масса в упаковке, не более | 0,2 кг | 0,3 кг | |
| Условия эксплуатации | |||
| Диапазон рабочих температур | -40…+70 °С | ||
| Относительная влажность воздуха, не более | 95 % | ||
| Атмосферное давление | 84…106,7 кПа | ||
| Устойчивость к механическим воздействиям | Группа №2 по ГОСТ Р 52931 | ||
| Устойчивость к электромагнитным воздействиям | Класс А, критерий качества функционирования А по ГОСТ Р МЭК 61326-1-2014 | Прибор соответствует требованиям ГОСТ 30804.6.1-2013 и ГОСТ 30804.6.2-2013 | |
| Уровень излучения радиопомех (помехоэмиссии) | По ГОСТ 30804.6.3-2013 | ||
Характеристики датчиков
| Термометры сопротивления по ГОСТ 6651 | ||
| Тип | Диапазон преобразования | |
| Макс. | Мин. | |
| Cu50 | -50…+200⁰С | 50°С |
| 50М | -180…+200°С | 50°С |
| Pt50 | -200…+750°С | 100°С |
| 50П | -200…+750°С | 100°С |
| Сu100 | -50…+200°С | 50°С |
| 100M | -180…+200°С | 50°С |
| Pt100 | -200…+750°С | 100°С |
| 100П | -200…+750°С | 100°С |
| 100H | -60…+180°С | 50°С |
| Термопары по ГОСТ Р 8.585 | ||
| TХК (L) | -200…+800 °С | 400оС |
| TЖК (J) | -200…+1200 °С | 500оС |
| TНН (N) | -200…+1300 °С | 500оС |
| TХА (К) | -200…+1300 °С | 500оС |
| TПП (S) | 0…+1750 °С | 400оС |
| TПП (R) | 0…+1750 °С | 500оС |
| ТПР (В) | +200…+1800 °С | 700оС |
| TВР (А-1) | 0…+2500 °С | 600оС |
| ТВР (А-2) | 0…+1800 °С | 600оС |
| ТВР (А-3) | 0…+1800 °С | 600оС |
| ТМК (Т) | -200…+400 °С | 300оС |
| Термопары по DIN 43710 | ||
| Typ L | -200…+900оС | 400оС |
| Потенциометр | ||
| R<1 кОм | 0…100 % | 10 % |
| Сопротивление | ||
| R<1 кОм | 0…1000 Ом | 100 Ом |
Схемы подключения
Комплект поставки
- Прибор
- Паспорт и гарантийный талон
- Руководство по эксплуатации
- Методика поверки – предоставляется по требованию заказчика
Примечание – Изготовитель оставляет за собой право внесения дополнений в комплектность изделия
