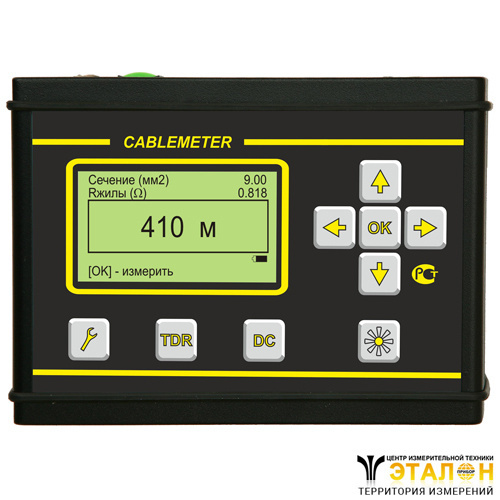

Назначение прибора для измерения длины и входного контроля кабеля CableMeter:
CableMeter – новая мощная версия Turbo с разрешением 1 мкОм (микроомметр). С разрешением 1 мкОм можно по отрезку неизвестного кабеля определить длину всего кабеля. USB - связь с компьютером, список кабелей.
Измеритель длины кабеля CableMeter предназначен для измерения:
- длины кабеля в бухте;
- погонного сопротивления жилы кабеля;
- площади сечения токопроводящей жилы;
- скорости распространения электромагнитных волн вдоль кабеля;
- расстояния до локального изменения волнового сопротивления кабеля;
- электрического сопротивления постоянному току, как активного так и содержащего индуктивную составляющую (обмотки электрических машин и трансформаторов).
Реализованы два метода:
- DC метод – по сопротивлению жилы на постоянном токе;
- TDR метод – на основе рефлектометра.
В приборе реализованы возможности контроля КПП на соответствие требованиям ГОСТ 22483-2012:
- определение минимально допустимых сечений токопроводящих жил (методика ВНИИКП)
- определение отклонения погонного сопротивления ТПЖ кабеля от требований ГОСТ.
В энергонезависимой памяти прибора можно разместить список из 999 кабелей, проводов, шнуров с их характеристиками и до 100 результатов измерений по каждому их них.
Особенности применения прибора для измерения длины и входного контроля кабеля CableMeter:
Приемка кабеля. Входной контроль кабельно-проводниковой продукции
Новая уникальная функция в приборе CableMeter: прибор проводит сравнение измеренных параметров при приемке кабеля со значениями по ГОСТ.
- алюминиевые жилы
- круглые или фасонные
- без металлического покрытия
- или с металлическим покрытием
- + 0.0654 Ом/км +39.9%
В процентах показан запас по сравнению с ГОСТ: если < 0, то сечение чрезмерно занижено или металл "левый".
Измерения по эталону. Длина мерного отрезка
Прибор всегда измеряет сопротивление кабеля с высокой паспортной точностью. Чтобы корректно перевести сопротивление кабеля в длину, необходимо ввести точное значение погонного сопротивления кабеля. Когда точное значение неизвестно, прибор производит пересчет по сечению или диаметру жилы. Ошибка может появиться из-за заниженного сечения или несоответствия марки меди.
Цитата из "Быстрого старта":
Случай 1 – при изготовлении ТПЖ была использована менее качественная катанка, вместо «медь А» (с удельным сопротивлением 0,01707) была использована «медь С» (с удельным 0,01724) - ошибка определения длины кабеля составит не более 1 %
Случай 2 - при изготовлении кабеля была использована ТПЖ с заниженным сечением - ошибка (%) равна проценту занижения сечения.
Чтобы избежать ошибки, измерители отрубают мерный отрезок кабеля, по которому определяют погонное сопротивление. В новой версии прибора разрешение настолько велико (1 мкОм - прибор "видит" 1 мм кабеля), что можно пользоваться мерным отрезком длиной 1 м. Однако на точность результата влияет позиционирование зажимов. Как правило, смещение контакта 5-10 мм, что приводит к погрешности 0,5-1%. В принципе это погрешность перемоточных устройств. Но если есть желание увеличить точность, рекомендуемая длина мерного отрезка 10 м.
Измерение погонного сопротивления. Заводские испытания
CableMeter проводит измерения погонного сопротивления жилы кабеля в соответствии с ГОСТ 7229-76 «Метод определения электрического сопротивления токопроводящих жил и проводников». ГОСТ 7229-76 допускает применять автоматические и другие равноценные приборы, производящие измерения на постоянном токе с погрешностью, указанной в п. 2.1 (не более 0,2 %). CableMeter проводит измерения погонного сопротивления жилы кабеля на постоянном токе с погрешностью 0,1%.
Результаты измерений соответствуют требованиям ГОСТ 22483-77.
Если результаты заводских испытаний с указанием измеренного погонного сопротивления жилы занесены в паспорт кабеля, это создает дополнительный сервис Заказчику кабельной продукции.
Приемка кабеля Заказчиком осуществляется в обратном порядке. В прибор заводится результат заводских испытаний по погонному сопротивлению – измерения длины кабеля по сопротивлению жилы становятся абсолютно адекватными. Технологический цикл замыкается.
Технические характеристики прибора для измерения длины и входного контроля кабеля CableMeter:
| Параметр | Значение |
| DC метод | |
| Диапазон измерения сопротивления | 0,000001 Ом – 1999 Ом |
| Погрешность измерения сопротивления 0,000001 – 0,9999 Ом 1,000 – 1999 Ом | ±(0,003R Ом + 1 ед.мл.р. + 0,000005 Ом) ±(0,001R Ом + 1 ед. младшего разряда) |
| Разрешение по сопротивлению | 1 мкОм |
| Максимальный измерительный ток не менее | До 5 А |
| Диапазон измерения длины | 0 – 10000 м |
| Сечение жилы | 0,001 – 490 мм2 |
| Погонное сопротивление | 0,0200 – 999,0 Ом/км |
| Компенсация термо-ЭДС | Автоматическое изменение направление тока в соответствии с ГОСТ 7229-76 |
| TDR метод | |
| Диапазоны измеряемых расстояний при коэффициенте укорочения 1,5 | 30, 60, 120, 250, 500, 1000, 2 000, 5 000, 10 000, 20 000, 30 000 м |
| Пределы допускаемой погрешности определения расстояния | ± 0,25 м |
| Амплитуда зондирующего импульса | Не менее 10 В |
| Диапазон установки коэффициента укорочения | 1,000 – 6,999 шаг 0,001 |
| Общие параметры | |
| Питание прибора от встроенного аккумулятора | Li-Ion 7,2В 4,4 А/ч |
| Потребляемая мощность не более | 5 Вт |
| Габариты | 170х140х85 |
| Вес | 1,6 кг |
| Условия эксплуатации | |
| Температура окружающей среды | от -10 до +50º С |
| Относительная влажность воздуха | до 90% при 30º С |
| Атмосферное давление | от 70 до 106,7 кПа |
Комплект поставки CableMeter
| № | Наименование | Количество |
| 1 | Прибор для измерения длины и входного контроля кабеля CableMeter | 1 |
| 2 | Сумка для переноски | 1 |
| 3 | Набор проводов | 1 |
| 4 | Датчик температуры | 1 |
| 5 | Сетевой адаптер | 1 |
| 6 | Аккумулятор (в приборе) | 1 |
| 7 | Руководство по эксплуатации | 1 |
