Аппарат ЕЛ-1
Также этот прибор может называться: ЕЛ1, ЕЛ 1, el-1, el1, el 1.
ЕЛ-1 аппарат предназначен для проверки обмоток электрических машин и аппаратов мощностью до 110 кВт, напряжением до 660 В при количестве витков в испытываемых обмотках или секциях не менее двух.
Аппараты ЕЛ-1 служат для обнаружения витковых замыканий и обрывов в обмотках электрических машин, нахождения паза с короткозамкнутыми витками в обмотках статоров и якорей ЭМ, проверки правильности соединения обмоток электрических машин по схеме, а также маркировки выводных концов фазных обмоток электрических машин.
Технические характеристики ЕЛ-1:
Потребляемая мощность - не более 80 В·А.
Питание от сети:
- напряжением - от 118 В до 127 В; от 205 В до 220 В;
- частотой - 50 Гц.
Срок службы - 300 ч.
Габаритные размеры - 170×250×330 мм.
Масса - не более 9,5 кг.
Чувствительность прибора обеспечивает обнаружение одного короткозамкнутого витка на каждые 2000 витков в обмотках контрольных катушек.

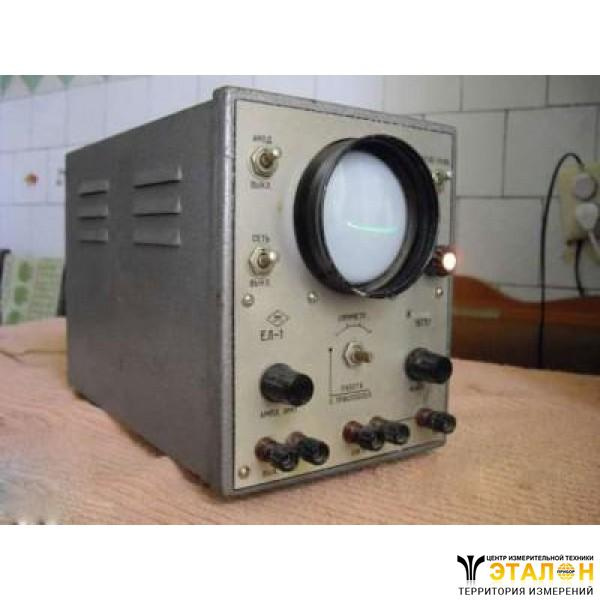

Осциллографы ЕЛ-1 переносного типа помещены в металлический кожух с ручкой для переноски.
На передней панели аппарата расположены:
- ручки управления;
- зажимы для присоединения испытываемых обмоток или приспособления для нахождения паза с короткозамкнутыми витками;
- экран электроннолучевого индикатора.
На задней стенке расположены:
- колодка для присоединения шнура и подключения аппарата к сети;
- предохранитель.
В нижней части передней панели прибора ЕЛ-1 расположены пять зажимов.
С помощью приборов ЕЛ-1 можно обнаружить обрыв в фазах и замыкание их на корпус, проверить, одинаковое ли количество витков и одинаковое ли сечение провода в фазах, испытать на электрическую прочность междувитковую изоляцию обмоток двигателей низкого напряжения.
Предприятие-изготовитель предоставляет гарантию соответствия прибора осциллограф ЕЛ-1 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
